Ηλεκτρο-οπτικός διαμορφωτής έντασης / διαμορφωτής φάσης και οδηγός
Λίστα EO Modulators & Drivers
-
Διαμορφωτής Φάσης
-
Διαμορφωτής Έντασης
-
Οδηγός

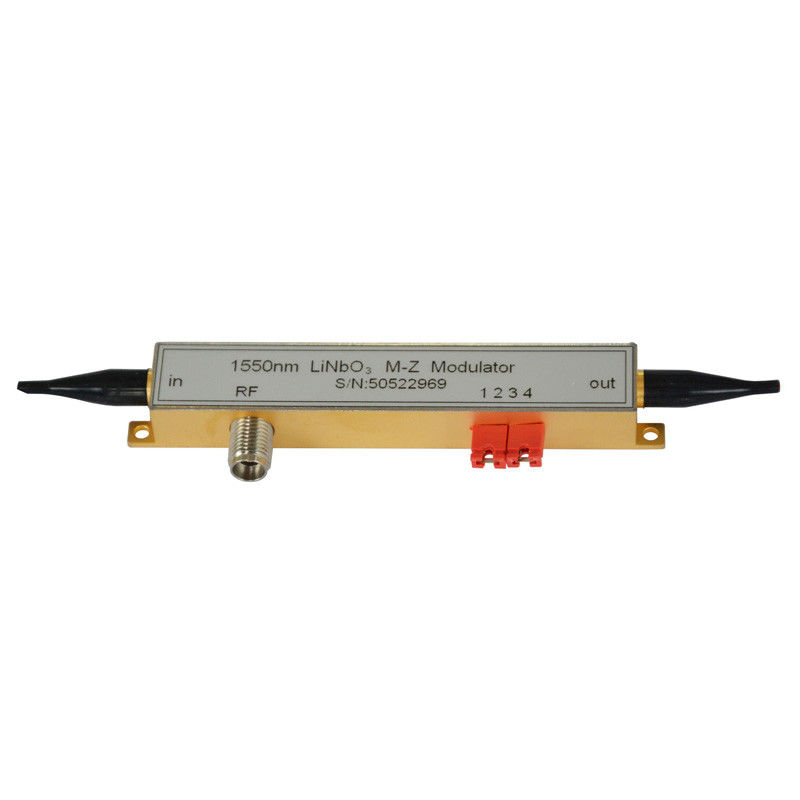

1. Ηλεκτροοπτικός διαμορφωτής έντασης
Ο ηλεκτρο-οπτικός διαμορφωτής έντασης της σειράς STK-AM χρησιμοποιεί την ηλεκτρο-οπτική επίδραση του νιοβικού λιθίου και της δομής παρεμβολής push-pull Mach-Zehnder για την επίτευξη διαμόρφωσης έντασης των οπτικών σημάτων.Διαθέτει χαμηλή απώλεια εισαγωγής, υψηλό εύρος ζώνης διαμόρφωσης, υψηλό λόγο εξάλειψης, χαμηλή τάση μισού κύματος και υψηλή οπτική ισχύ ζημιάς.Αυτό το προϊόν χρησιμοποιείται κυρίως για τη μετατροπή ηλεκτρο-οπτικού σήματος σε συστήματα επικοινωνίας οπτικών ινών υψηλής ταχύτητας, τη δημιουργία πλευρικών ζωνών φωτός, τη δημιουργία παλμών φωτός με υψηλή αναλογία εξάλειψης στην κβαντική επικοινωνία, τη σύνδεση ινών μικροκυμάτων και άλλα πεδία.
Βασικά χαρακτηριστικά
Εφαρμογές
| Παράμετροι |
Σύμβολο |
STK-AM-08 |
STK-AM-10 |
STK-AM-15-10G |
STK-AM-15-20G |
| Μήκος κύματος |
|
830±40 |
1064±60 |
1550±100 nm |
155±100 nm |
| Απώλεια εισαγωγής |
IL |
<5 dB |
<4 dB |
<4 dB |
<4,5 dB |
| Απώλεια οπτικής επιστροφής |
ORL |
-40 dB |
-45 dB |
-45dB |
-45dB |
| Εύρος ζώνης (-3dB) |
S21 |
2,5 GHz |
10 GHz- |
10 GHz |
20 GHz |
| Χρόνος ανόδου 10%~90% |
tr |
150ps |
35 ps |
35 ps |
18ps |
Τάση μισού κύματος
@50KHz, RF |
Vπ |
5V |
4,5V |
4V |
5V |
| Τάση μισού κύματος @Bias |
Vπ |
6V |
6V |
5V |
5V |
| Αναλογία εξαφάνισης |
ER |
28dB |
30dB |
>25dB |
>25dB |
| Αντίσταση εισόδου |
ZRF |
50 @RF, 1M @Bias |
| Ηλεκτρική διεπαφή |
|
SMA(f) |
K(f) |
| Ηλεκτρική απώλεια επιστροφής |
S11 |
<-10dB |
| Ίνα εισόδου |
|
PM Panda ευθυγράμμιση αργού άξονα |
| Ίνα εξόδου |
|
Ίνα απλής λειτουργίας ή ίνα PM |
| Σύνδεσμος ινών |
|
Καθορίζεται FC/APC ή πελάτης |
| Θερμοκρασία λειτουργίας |
Μπλουζα |
-10~60C |
| Θερμοκρασία αποθήκευσης |
Tst |
-40~80C |
| Ισχύς εισόδου RF |
Πι |
<28dBm |
| Μέγιστη.οπτική ισχύς εισόδου |
Ταχυδρομείο |
30 mW |
50 mW |
100 mW |
100 mW |
1,1 1064nm High Extinction Ratio Electro-optic Intensity Modulator STK-AM-10
Βασικά χαρακτηριστικά
Εφαρμογές
-
Δημιουργία Οπτικών Παλμών
-
Σύστημα ανίχνευσης οπτικών ινών
-
Κλείδωμα λειτουργίας λέιζερ
Ο ηλεκτρο-οπτικός διαμορφωτής έντασης υψηλής αναλογίας εξάλειψης 1064nm ενσωματώνει δύο διαμορφωτές έντασης Mach-Zehnder με δομή push-pull, η οποία μπορεί να επιτύχει λόγο εξάλειψης έως και 50dB.Χρησιμοποιείται στους τομείς της παραγωγής οπτικών παλμών υψηλής ταχύτητας, της ανίχνευσης ινών και του κλειδώματος λειτουργίας λέιζερ.
Μπλοκ διάγραμμα
| Παράμετροι |
Σύμβολο |
Ελάχ. |
Τυπ. |
Μέγιστη. |
Μονάδα |
| Οπτικές Παράμετροι |
| Cystal |
|
LiNbO3 X-Cut Y-Prop |
| Διαδικασία κυματοδηγού |
|
ΠΙΘΗΚΟΣ |
| Μήκος κύματος |
|
980 |
1064 |
1100 |
nm |
| Απώλεια εισαγωγής* |
IL |
|
7 |
8 |
dB |
| Απώλεια οπτικής επιστροφής |
ORL |
|
|
-40 |
dB |
| Αναλογία εξαφάνισης @DC |
ER@DC |
50 |
|
|
dB |
| Λόγος εξάλειψης πόλωσης* |
ΑΝΑ |
25 |
28 |
|
dB |
| Ινα |
Εισαγωγή |
|
Panda PM 980 |
| Παραγωγή |
|
Panda PM 980 |
| Σύνδεσμος ινών |
|
FC/PC,FC/APC ή καθορίζεται από τον χρήστη |
| Ηλεκτρικές Παράμετροι |
| Εύρος ζώνης (-3dB) |
S21 |
5 |
|
|
GHz |
| Τάση μισού κύματος Vpi |
RF1 & RF2 |
Vπ@50KHz |
|
4.5 |
5 |
V |
| Μεροληψία1 & Μεροληψία2 |
Vπ@Bias |
|
4 |
5 |
V |
| Ηλεκτρική απώλεια επιστροφής |
S11 |
|
-12 |
-10 |
dB |
| Αντίσταση εισόδου |
RF1 & RF2 |
ZRF |
50 |
|
| Μεροληψία1 & Μεροληψία2 |
ΖΒΙΑΣ |
1 Μ |
|
| Ηλεκτρικός σύνδεσμος |
RF1 & RF2 |
|
SMA(f) |
| Μεροληψία1 & Μεροληψία2 |
|
4 pin |
*με βύσμα
Απόλυτες Μέγιστες Αξιολογήσεις
| Παράμετροι |
Σύμβολο |
Μονάδα |
Ελάχ. |
Τυπ. |
Μέγιστη. |
| Οπτική ισχύς εισόδου |
Pin, Max |
dBm |
|
|
10 |
| Ισχύς εισόδου RF |
|
dBm |
|
|
28 |
| Τάση πόλωσης |
Vbias |
V |
-15 |
|
15 |
| Θερμοκρασία λειτουργίας |
Μπλουζα |
ºC |
-10 |
|
60 |
| Θερμοκρασία αποθήκευσης |
Tst |
ºC |
-40 |
|
85 |
| Υγρασία |
RH |
% |
5 |
|
90 |
| Διάσταση |
|
mm |
|
111x12,5x9 |
|
Πληροφορίες Παραγγελίας
-
STK-AM-10-BW-PP-FA/FP-HER
-
WL—Μήκος κύματος: 10-1064 nm
-
BW—Εύρος ζώνης: 5G---5GHz
-
FA/FP—Σύνδεση: FA---FC/APC;FP---FC/PC
1,2 1,2 1550nm Ηλεκτροοπτικός Διαμορφωτής Έντασης Υψηλής Εξάλειψης
Βασικά χαρακτηριστικά
Εφαρμογές
-
Σύνδεσμος ινών μικροκυμάτων
-
Κβαντική επικοινωνία
-
Παραγωγή οπτικών παλμών
-
Σύστημα ανίχνευσης οπτικών ινών
-
Κλείδωμα λειτουργίας λέιζερ
Ο ηλεκτρο-οπτικός διαμορφωτής έντασης LiNbO3 High Extinction Ratio 1550nm που βασίζεται στη δομή push-pull MZ έχει χαμηλή τάση μισού κύματος και σταθερά φυσικά και χημικά χαρακτηριστικά και η συσκευή έχει υψηλό ρυθμό απόκρισης, υψηλό λόγο εξάλειψης (>40dB) και Ως εκ τούτου χρησιμοποιείται ευρέως σε ζεύξη ινών μικροκυμάτων, κβαντική επικοινωνία, οπτικά συστήματα μεταγωγής Q, κλείδωμα λειτουργίας λέιζερ και ανίχνευση ινών.
Σχηματικό διάγραμμα
| Παράμετροι |
Σύμβολο |
Ελάχ. |
Τυπ. |
Μέγιστη. |
Μονάδα |
| Οπτικές Παράμετροι |
| Μήκος κύματος |
|
1525 |
|
1565 |
nm |
| Απώλεια εισαγωγής (με βύσμα) |
IL |
|
4 |
5 |
dB |
| Απώλεια οπτικής επιστροφής |
ORL |
|
|
-45 |
dB |
| Αναλογία εξαφάνισης @DC |
ER@DC |
35 |
40 |
|
dB |
| Ινα |
Εισαγωγή |
|
Panda PM Fujikura SM 15-P-8/125-UV/UV-400 |
| Παραγωγή |
|
Panda PM Fujikura SM 15-P-8/125-UV/UV-400 |
| Διεπαφή ινών |
|
FC/PC,FC/APC ή καθορίζεται από τον χρήστη |
| Ηλεκτρικές Παράμετροι |
| Εύρος ζώνης (-3dB) |
S21 |
10 |
12 |
|
GHz |
| Χρόνος ανόδου (10%~90%) |
Tr |
35 |
|
|
ΥΣΤΕΡΟΓΡΑΦΟ |
| Τάση μισού κύματος Vpi |
RF |
Vπ@50KHz |
|
|
5 |
V |
| Προκατάληψη |
Vπ@Bias |
|
|
6 |
V |
| Ηλεκτρική απώλεια επιστροφής |
S11 |
|
-12 |
-10 |
dB |
| Απόκριση φωτοδιόδου |
RP |
10-3 |
|
|
A/W |
| Αντίσταση εισόδου |
RF |
ZRF |
50 |
|
| Προκατάληψη |
ΖΒΙΑΣ |
1 Μ |
|
| Ηλεκτρική διεπαφή |
|
SMA(f) |
|
| Διάσταση |
|
111x12,5x9 |
mm |
Απόλυτες Μέγιστες Αξιολογήσεις
| Παράμετροι |
Σύμβολο |
Μονάδα |
Ελάχ. |
Τυπ. |
Μέγιστη. |
| Οπτική ισχύς εισόδου |
Pin, Max |
dBm |
|
|
20 |
| Ισχύς εισόδου RF |
|
dBm |
|
|
28 |
| Τάση πόλωσης |
Vbias |
V |
-20 |
|
20 |
| Θερμοκρασία λειτουργίας |
Μπλουζα |
ºC |
-10 |
|
60 |
| Θερμοκρασία αποθήκευσης |
Tst |
ºC |
-40 |
|
85 |
| Υγρασία |
RH |
% |
5 |
|
90 |
Χαρακτηριστική Καμπύλη
Πληροφορίες Παραγγελίας: STK-AM-WL-BW-PP-FA/FP-ER
-
WL—Μήκος κύματος:15-1550nm
-
BW—Εύρος ζώνης: 10G---10GHz 20G-20GHz
-
FA/FP—Σύνδεση:FA---FC/APC;FP---FC/PC
-
ER----Λόγος κατάσβεσης: 35dB, 40dB

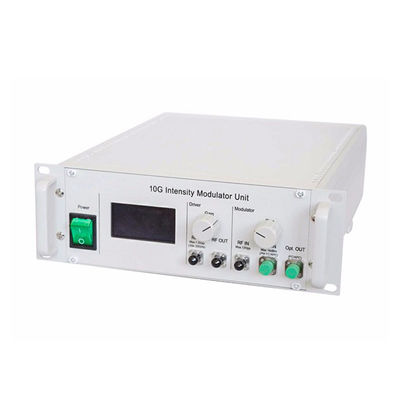

1.3 10 GB 1550 nm All-in-one Electro-optic Modulator STK-MU-15-NRZ
Μπορούμε να παρέχουμε το πρόγραμμα οδήγησης για τους παραπάνω ηλεκτροδιαμορφωτές και να ενσωματώσουμε τον διαμορφωτή, τον ενισχυτή και τους σχετικούς ελεγκτές μαζί.Ο χρήστης μπορεί να ορίσει χειροκίνητα ή αυτόματα τα σημεία μεροληψίας.Στη λειτουργία χειροκίνητης ρύθμισης, η προκατάληψη μπορεί να εμφανιστεί και ο διαμορφωτής EO και ο ενισχυτής λειτουργούν μεμονωμένα.Στη λειτουργία αυτόματης ρύθμισης, ο χρήστης μπορεί να ορίσει διάφορα σημεία πόλωσης ανάλογα με τη ζήτηση και το σημείο πόλωσης κλειδώνεται και εμφανίζεται.Η απόδοση διαμόρφωσης του διαμορφωτή δεν επηρεάζεται από εξωτερικούς παράγοντες όπως η θερμοκρασία περιβάλλοντος και οι κραδασμοί.
| |
Σύμβολο |
Ελάχ |
Τυπικός |
Μέγιστη |
Μονάδα |
| Οπτικές παράμετροι |
| Μήκος κύματος |
μεγάλο |
1520 |
1550 |
1610 |
nm |
| Κρύσταλλο |
|
LiNbO3 |
| Απώλεια εισαγωγής |
@Κορυφή |
IL |
|
4.5 |
5.5 |
dB |
| @Q |
IL |
|
7 |
8 |
dB |
| Απώλεια οπτικής επιστροφής |
ORL |
|
|
-45 |
dB |
| Αναλογία εξαφάνισης @DC |
ER@DC |
25 |
28 |
|
dB |
| Ινα |
Εισαγωγή |
|
Panda PM Fujikura SM 15-P-8/125-UV/UV-400 |
| Παραγωγή |
|
Corning SMF-28 |
| Ηλεκτρικές παράμετροι |
| Εύρος ζώνης (-3dB) |
S21 |
10 |
12 |
|
GHz |
| Ταχύτητα εργασίας |
|
10 χιλ |
|
12,5 G |
bps |
| Μορφή σήματος εισόδου |
|
|
NRZ |
|
|
| Πλάτος σήματος εισόδου |
Vi |
0,25 |
0.4 |
0,8 |
Vpp |
| Τάση μισού κύματος @10Gbps |
Vπ |
4.5 |
5.0 |
|
V |
| Δυναμική αναλογία κατάσβεσης@10Gbps NRZ |
DER |
12 |
|
|
dB |
| Χρόνος ανόδου (10%-90%) |
Tr |
30 |
35 |
|
ΥΣΤΕΡΟΓΡΑΦΟ |
| Πρόσθετη δόνηση* |
JitterRMS |
1.1 |
1.7 |
2.0 |
ΥΣΤΕΡΟΓΡΑΦΟ |
| Κέρδος ενίσχυσης |
σολ |
0 |
|
25 |
dB |
| Απώλεια από κύματα |
S11 |
|
-12 |
-10 |
dB |
| Αντίσταση εισόδου Είσοδος @RF |
ZRF |
|
50 |
|
W |
| Λειτουργία χειροκίνητης ρύθμισης |
| Τάση πόλωσης |
Vbias |
-10 |
|
10 |
V |
| Επίθ.ακρίβεια |
|
|
0.1 |
|
V |
| Αυτόματη λειτουργία ρύθμισης |
| Προκατάληψη |
|
Null, Q+/-, Peak |
| Περίοδος κραδασμών |
φά |
|
1 |
|
KHz |
| Πλάτος κραδασμών |
Vpp |
|
2% Vπ |
|
|
| Λόγος αρμονικής εξαφάνισης |
|
40 |
50 |
|
dB |
| Σταθερότητα οπτικής ισχύος |
DP |
|
|
0.1 |
dB |
| Καθήκον |
|
45 |
|
55 |
% |
| Άλλες παράμετροι |
| Διεπαφή εισόδου |
|
SMA(f) |
| Οπτική διεπαφή |
Εισαγωγή |
|
FC/APC PM |
| Παραγωγή |
|
FC/APC SM |
| Δύναμη εισαγωγής |
VDC |
AC 220 |
V |
| Διάσταση |
ΜxΠxΥ |
270x300x90 |
mm |
| Βάρος |
|
<5 |
κιλό |
| Λιμάνι |
|
RS232 |
| Εμφάνιση περιεχομένου |
Εγχειρίδιο |
|
Κέρδος ενίσχυσης, τάση πόλωσης σε πραγματικό χρόνο |
| Αυτόματο |
|
Κέρδος ενίσχυσης, πόλωσης Vpi, τάση πόλωσης σε πραγματικό χρόνο, κατάσταση κλειδώματος πόλωσης |
Πληροφορίες Παραγγελίας:STK-MU-W-XX-BW-FB-YY-M/A
-
W: μήκος κύματος όπως 15-1550nm, 13-1310nm, 10-1064nm
-
XX: μέθοδος διαμόρφωσης όπως NRZ, DPSK, DQPSK, DPQPSK, AN, PM
-
BW: εύρος ζώνης όπως 02-2,5G, 10-10G, 20-20G, 40-40G
-
FB: τύπος ινών εισόδου/εξόδου όπως PP (η είσοδος και η έξοδος είναι PM), PS (η είσοδος είναι PM και η έξοδος είναι SM)
-
YY: σύνδεσμος ινών όπως FA-FC/APC, FP-FC/PC
-
M/A: λειτουργία ελέγχου, το M είναι χειροκίνητο και το A είναι αυτόματο.

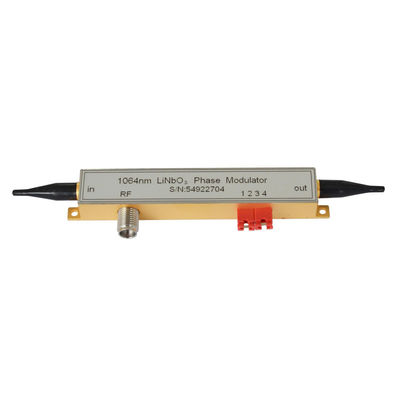

2. Ηλεκτροοπτικός διαμορφωτής φάσης
Ο ηλεκτρο-οπτικός διαμορφωτής φάσης της σειράς STK-KY-PM χρησιμοποιεί την ηλεκτρο-οπτική επίδραση του νιοβικού λιθίου για την επίτευξη διαμόρφωσης φάσης των οπτικών σημάτων και χρησιμοποιεί τη διαδικασία διάχυσης τιτανίου ή ανταλλαγής πρωτονίων για την κατασκευή οπτικών κυματοδηγών, οι οποίοι μπορούν να επιτύχουν διπλή πόλωση ή μονό -Διαμόρφωση φάσης πόλωσης.Έχει χαμηλή απώλεια εισαγωγής, υψηλό εύρος ζώνης διαμόρφωσης, χαμηλή τάση μισού κύματος, υψηλή οπτική ισχύς ζημιάς, κ.λπ. Αυτό το προϊόν χρησιμοποιείται κυρίως για έλεγχο οπτικού ήχου σε συστήματα οπτικών επικοινωνιών υψηλής ταχύτητας, καθυστέρηση φάσης σε συνεκτικά συστήματα επικοινωνίας, παραγωγή οπτικές πλευρικές ζώνες, διαμόρφωση φάσης στην κβαντική επικοινωνία, μείωση διεγερμένης σκέδασης Brillouin (SBS) σε αναλογικά συστήματα επικοινωνίας οπτικών ινών και άλλα πεδία.
Βασικά χαρακτηριστικά
Εφαρμογές
| Παράμετροι |
Σύμβολο |
STK-PM830-1 |
STK-PM1064-1 |
STK-PM1550-1 |
STK-PM1550-2 |
| Μήκος κύματος |
|
830+/-40 |
1064+/-60 |
1550+/-50 nm |
| Απώλεια εισαγωγής |
IL |
<5 dB |
<4 dB |
<4 dB |
4 dB |
| Απώλεια οπτικής επιστροφής |
ORL |
-40 dB |
-45 dB |
-45dB |
-40 dB |
| Εύρος ζώνης (-3dB) |
S21 |
2,5 GHz |
10 GHz- |
300 MHz |
10 GHz |
| Χρόνος ανόδου 10%~90% |
tr |
150ps |
35 ps |
1ns |
35 ps |
| Vpi@50KHz |
Vπ |
5V |
4,5V |
4V |
4V |
| Αντίσταση εισόδου |
ZRF |
50 |
1 Μ |
50 |
| Ηλεκτρική διεπαφή |
|
SMA(f) |
3 pin |
SMA(f) |
| Ηλεκτρική απώλεια επιστροφής |
S11 |
<-10dB |
| Ίνα εισόδου/εξόδου |
|
PM Panda ευθυγράμμιση αργού άξονα |
| Σύνδεσμος ινών |
|
Καθορίζεται FC/APC ή πελάτης |
| Θερμοκρασία λειτουργίας |
Μπλουζα |
-10~60C |
| Θερμοκρασία αποθήκευσης |
Tst |
-40~80C |
| Ισχύς εισόδου RF |
Πι |
<28dBm |
Μέγιστη είσοδος
οπτική ισχύς |
Ταχυδρομείο |
30 mW |
100 mW |
100 mW |
100 mW |

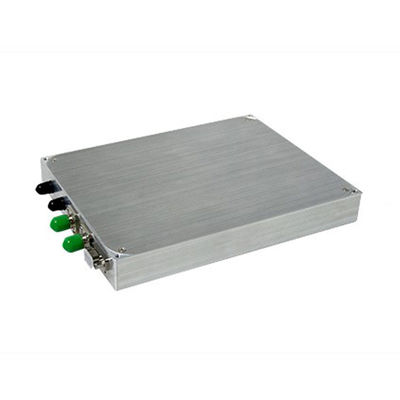

2.1 Οπτικές μονάδες διαμόρφωσης CS-SSB 1550nm
Το προϊόν της σειράς STK-MU-SSB-15 είναι μια μονάδα οπτικής διαμόρφωσης CS-SSB που αναπτύχθηκε από την εταιρεία μας.Η μονάδα διαμόρφωσης ενσωματώνει διπλούς παράλληλους διαμορφωτές Mach-Zehnder, κυκλώματα ελέγχου σημείου πόλωσης, υβριδικό διαχωριστή 90 μοιρών, μπορεί να επιτύχει σταθερή και αξιόπιστη διαμόρφωση μονής πλευρικής ζώνης και μπορεί να εναλλάσσεται μεταξύ ελέγχου αριστερής και δεξιάς πλευρικής ζώνης όπως απαιτείται.Αυτό το προϊόν χρησιμοποιείται κυρίως σε συστήματα ανίχνευσης ινών Brillouin, φωτονική μικροκυμάτων, ανίχνευση αερίων και άλλα πεδία.
Βασικά χαρακτηριστικά
-
Μήκος κύματος C-band
-
Λόγος καταστολής πλευρικής ζώνης:>30dB
-
Αναλογία καταστολής φορέα: >26dB
-
Πάνω και κάτω πλαϊνές ζώνες
-
Βολικό στη χρήση και αξιόπιστο
Εφαρμογές
| Παράμετροι |
Σύμβολο |
Ελάχ. |
Τυπ. |
Μέγιστη. |
Μονάδα |
| Παράμετροι οπτικής πηγής φορέα (Παρέχονται από τον χρήστη) |
| Τύπος λέιζερ |
Πηγή DFB ή ρυθμιζόμενη πηγή μήκους κύματος |
| Μήκος κύματος |
μεγάλο |
1510 |
|
1560 |
nm |
| Πλάτος γραμμής |
Dn |
- |
|
1 |
MHz |
| Λόγος εξάλειψης πόλωσης |
ΑΝΑ |
|
20 |
- |
dB |
| Εξουσία |
Πι |
|
10 |
100 |
mW |
| Παράμετροι προδιαγραφής διαμορφωτή |
| Τύπος διαμορφωτή |
X-cut διπλός παράλληλος διαμορφωτής MZ |
| Εύρος ζώνης διαμορφωτή S21@3dB |
BW |
10 |
12 |
- |
GHz |
| Απώλεια εισαγωγής |
IL |
|
7 |
8 |
dB |
| Απώλεια επιστροφής |
RL |
-45 |
-50 |
- |
dB |
| Παράμετροι ελεγκτή προκατάληψης |
| Αυτόματος ελεγκτής προκατάληψης ανάδρασης |
|
Λειτουργία Jitter |
| Συχνότητα σήματος jitter |
|
400 |
1000 |
1400 |
Hz |
| Πλάτος σήματος jitter |
|
10 |
50 |
1000 |
mV |
| Προκαθορισμένο σημείο εργασίας |
|
ΧαμηλότερΟ σημείο |
| Οπτικό σήμα εξόδου CS-SSB |
| Εύρος διαμόρφωσης μονής πλευρικής ζώνης* |
φά |
1 |
|
12 |
GHz |
| Ισχύς RF εισόδου |
PRF |
-5 |
|
5 |
dBm |
| Λόγος καταστολής πλευρικής ζώνης @1550nm |
|
30 |
35 |
- |
dB |
| Αναλογία καταστολής φορέα @1550nm |
|
26 |
|
32 |
dB |
| Διεπαφή |
| Ίνα εισόδου |
|
Ίνα διατήρησης πόλωσης τύπου Panda |
| Ίνα εξόδου |
|
Ίνα διατήρησης πόλωσης τύπου Panda |
| Διεπαφή οπτικών ινών |
|
PM FC/APC Αργή ευθυγράμμιση άξονα |
| Διεπαφή σήματος RF εισόδου |
|
SMA(50Ω) |
| Διεπαφή επικοινωνίας ελεγκτή προκατάληψης |
|
J30J |
| Άλλες Παράμετροι |
| Θερμοκρασία λειτουργίας |
Προς την |
+15 |
- |
+35 |
ºC |
| Αποθηκευμένη θερμοκρασία |
Τσ |
-40 |
- |
+75 |
ºC |
| Παροχή ηλεκτρικού ρεύματος |
V |
- |
15 |
- |
V |
| Μέγεθος μονάδας |
LWH |
160*125*20 χλστ |
| Βάρος |
|
- |
0.3 |
- |
Κιλό |
3. Μονάδα κίνησης για ηλεκτρο-οπτικό διαμορφωτή
Βασικά χαρακτηριστικά
-
Προαιρετικό εύρος ζώνης 10G, 20G, 40GHz
-
Κέρδος> 25dB
-
Μέγιστη κορεσμένη έξοδος 25dBm (11Vpp)
-
Χρόνος ανόδου Ελάχ.<8ps
-
Χαμηλό τρέμουλο
-
Τροφοδοτικό DC12V
-
Εύχρηστος
Εφαρμογές
-
Σύστημα επικοινωνίας οπτικών ινών υψηλής ταχύτητας
-
Κβαντική επικοινωνία
-
Ενίσχυση παλμού Picosecond
-
Σύστημα ανίχνευσης οπτικών ινών
Λίστα προϊόντων
-
Μονάδα προγράμματος οδήγησης 10G
-
Μονάδα προγράμματος οδήγησης υψηλής απόδοσης 10G
-
Μονάδα προγράμματος οδήγησης 20G
-
Μονάδα προγράμματος οδήγησης 40G
Το πρόγραμμα οδήγησης ηλεκτρο-οπτικού διαμορφωτή σειράς STK-KY-MD-XX είναι ένας ενισχυτής οδηγού ευρείας ζώνης, υψηλής απόδοσης που χρησιμοποιείται κυρίως για διαμορφωτή ηλεκτροοπτικής έντασης και φάσης νιοβάτη λιθίου.Το εύρος ζώνης λειτουργίας του είναι έως 30K ~ 40 GHz και μπορεί να επιτύχει μέγιστη ενίσχυση σήματος ευρείας ζώνης NRZ 42 Gbps έως 8 Vpp.Χρησιμοποιείται κυρίως σε συστήματα επικοινωνίας οπτικών ινών υψηλής ταχύτητας, κβαντική επικοινωνία, ενίσχυση παλμών picosecond και συστήματα ανίχνευσης οπτικών ινών.
| Παράμετροι |
Σύμβολο |
Μονάδα |
STK-MD-10G |
STK-MD-10G-HO |
STK-MD-20G |
STK-MD-40G |
| Εύρος ζώνης (-3dB) |
S21-Υψηλό |
GHz |
>10 |
>8 |
>20 |
>35 |
| S21-Χαμηλό |
KHz |
30 |
100 |
30 |
30 |
| Ρυθμός δεδομένων |
|
bps |
100k~12,5G |
100k~10g |
100k~25G |
100k~42G |
| Κέρδος |
σολ |
dB |
>26 |
>30 |
>28 |
>28 |
| Κερδίστε κυματισμό |
ΓΔ |
dB |
<3 |
<3 |
<3 |
<3 |
| Πλάτος εξόδου |
Βουτ |
Vpp |
8 |
11 |
8 |
8 |
| Κορεσμένη ισχύς εξόδου |
ΥΣΤΕΡΟΓΡΑΦΟ |
dBm |
23 |
25 |
23 |
23 |
| Χρόνος ανόδου (10% -90%) |
Tr |
ΥΣΤΕΡΟΓΡΑΦΟ |
35 |
40 |
18 |
8 |
| Jitter |
JitterRMS |
ΥΣΤΕΡΟΓΡΑΦΟ |
<2 |
<2 |
<1 |
<1 |
| Απομόνωση |
S12 |
dB |
<-40 |
| Ηλεκτρική απώλεια επιστροφής |
S11 |
dB |
<-12 |
<-10 |
<-10 |
<-10 |
| Υποδοχή RF |
|
|
SMA(f) |
K(f) |
| Τάση λειτουργίας |
VDC |
V |
|
DC 12V |
| Ρεύμα λειτουργίας |
Ιω |
mA |
|
<500 |
| Διαστάσεις |
ΜxΠxΥ |
mm |
|
50x33x15 |
Απόλυτες Μέγιστες Αξιολογήσεις
| Παράμετροι |
Σύμβολο |
Μονάδα |
Ελάχ. |
Τυπ. |
Μέγιστη. |
| Πλάτος σήματος εισόδου |
Vin |
Vpp |
|
|
1.5 |
| Τάση λειτουργίας |
DC |
V |
11.5 |
|
13 |
| Θερμοκρασία λειτουργίας |
Μπλουζα |
ºC |
-20 |
|
60 |
| Θερμοκρασία αποθήκευσης |
Tst |
ºC |
-40 |
|
85 |
Χαρακτηριστική Καμπύλη
Τυπική Εφαρμογή
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
