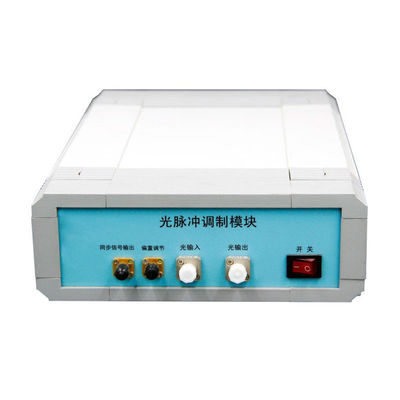

Ηλεκτρονικοί διαμορφωτές οπτικού φωτός 850 - 1550nm

Ηλεκτρονικοί διαμορφωτές οπτικού φωτός 850nm έως 1550nm

Οι ηλεκτρο-οπτικοί διαμορφωτές της σειράς SCQ έχουν τα χαρακτηριστικά χαμηλής απώλειας εισαγωγής, μεγάλου εύρους ζώνης, χαμηλής τάσης μισού κύματος κ.λπ. και πρόκειται να χρησιμοποιηθούν σε διαστημική οπτική επικοινωνία, βάση χρόνου, γεννήτρια παλμών και κβαντική οπτική κ.λπ.

Οι ηλεκτροοπτικοί διαμορφωτές της σειράς SCQ χωρίζονται κυρίως σε δύο ομάδες: διαμορφωτές έντασης και διαμορφωτές φάσης.Τα μήκη κύματος λειτουργίας τους είναι 780nm, 850nm, 1064nm, 1310nm, 1550nm και 2000nm. Άλλα μήκη κύματος είναι διαθέσιμα κατόπιν αιτήματος.

Ορισμός Αριθμών Ανταλλακτικών: SCQ-XX-WW-XG-F-FC

• XX: τύπος διαμορφωτή.Το AM είναι διαμορφωτής έντασης και το PM είναι διαμορφωτής φάσης.

• WW: μήκος κύματος λειτουργίας, όπως 850nm, 1064nm, 1310nm, 1550nm και 2000nm

• XG: εύρος ζώνης λειτουργίας, όπως 2,5G, 10G, 40G

• F: Είσοδος ινών όπως PP (PM/PMF)

• FC: σύνδεσμος ινών όπως FA (FC/APC), FP (FC/PC)

1. Διαμορφωτές Έντασης Σειράς SCQ

1.1 SCQ-AM-1310 Series 1310nm Intensity Modulators

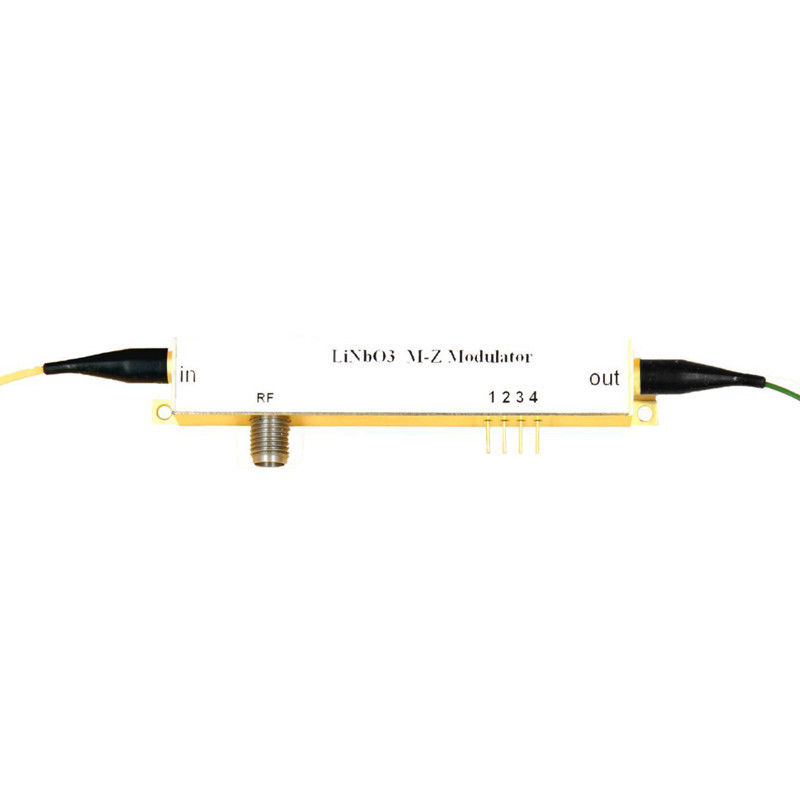

Ο διαμορφωτής έντασης LiNbO3 χρησιμοποιείται ευρέως σε συστήματα οπτικών επικοινωνιών υψηλής ταχύτητας, συστήματα ανίχνευσης λέιζερ και ROF λόγω της καλής ηλεκτροοπτικής επίδρασης.Η σειρά SCQ-AM που βασίζεται στη δομή MZ και τον σχεδιασμό X-cut, έχει σταθερά φυσικά και χημικά χαρακτηριστικά, τα οποία μπορούν να εφαρμοστούν τόσο σε εργαστηριακά πειράματα όσο και σε βιομηχανικά συστήματα.

Χαρακτηριστικά:

• Χαμηλή απώλεια εισαγωγής

• Εύρος ζώνης: 2,5 GHz

• Χαμηλή τάση μισού κύματος

• Επιλογή προσαρμογής

Εφαρμογές:

• Συστήματα ROF

• Κατανομή κβαντικού κλειδιού

• Συστήματα ανίχνευσης λέιζερ

• Διαμόρφωση πλευρικής ζώνης

Οπτικές παράμετροι:

Ηλεκτρικές παράμετροι:

Όροι ορίου:

Πληροφορίες Παραγγελίας:

2. Διαμορφωτές φάσης σειράς SCQ

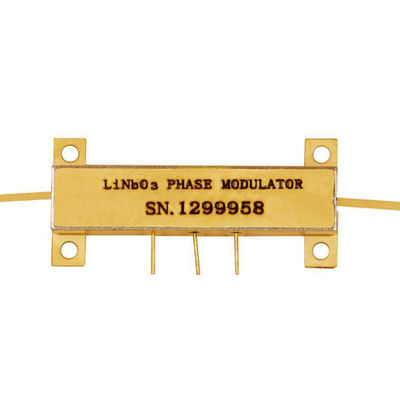

Ηλεκτροοπτικοί διαμορφωτές φάσης 2.1 SCQ-PM Series 1310nm

Ο διαμορφωτής φάσης LiNbO3 χρησιμοποιείται ευρέως σε συστήματα οπτικής επικοινωνίας υψηλής ταχύτητας, ανίχνευσης λέιζερ και συστημάτων ROF λόγω του καλού ηλεκτροοπτικού αποτελέσματος.Η σειρά SCQ-PM-1310, βασισμένη στην τεχνολογία Ti-diffused, έχει σταθερά φυσικά και χημικά χαρακτηριστικά, τα οποία μπορούν να ανταποκριθούν στις περισσότερες εφαρμογές σε εργαστηριακά πειράματα και βιομηχανικά συστήματα.

Χαρακτηριστικά:

• Χαμηλή απώλεια εισαγωγής

• Πόλωση-διατήρηση

• Χαμηλή τάση μισού κύματος

• Επιλογή διπλής πόλωσης

Εφαρμογή:

• Οπτική επικοινωνία

• Κατανομή κβαντικού κλειδιού

• Μετατόπιση συχνότητας

Οπτικές παράμετροι:

Ηλεκτρικές παράμετροι:

Παράμετροι ορίου:

Πληροφορίες Παραγγελίας:

3. Οδηγοί

3.1 Προγράμματα οδήγησης σειράς SCQ-RF

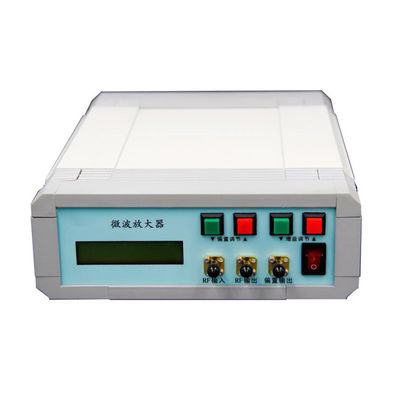

Ο ευρυζωνικός ενισχυτής RF SCQ-RF (ή ονομάζεται ως οδηγός) είναι ένα επιτραπέζιο όργανο ειδικά σχεδιασμένο για ηλεκτρο-οπτικό διαμορφωτή νιοβάτη λιθίου υψηλής ταχύτητας.Αυτό το όργανο μπορεί να ενισχύσει το μικρό επίπεδο σήματος υψηλής ταχύτητας στο υψηλότερο επίπεδο που μπορεί να οδηγήσει τον διαμορφωτή, οδηγώντας έτσι τον ηλεκτροοπτικό διαμορφωτή νιοβικού λιθίου (LiNbO3) να λειτουργήσει και έχει καλή επιπεδότητα κέρδους στην ευρυζωνική περιοχή.

Χαρακτηριστικά:

• Υψηλό εύρος ζώνης: 10, 20 ή 40 GHz

• Μεταβλητό κέρδος

• Το εύρος εξόδου είναι έως 8V

• Εξαιρετικά ενσωματωμένο

• Εύχρηστος

Εφαρμογές:

• Σύστημα οπτικής διαμόρφωσης 10/20/40G

• Σύστημα ελέγχου οπτικών ινών

• Σύστημα ανίχνευσης οπτικών ινών

Παράμετροι προγράμματος οδήγησης SCQ-RF-40

Όριοι όροι

Διάγραμμα ματιών

Πληροφορίες Παραγγελίας:

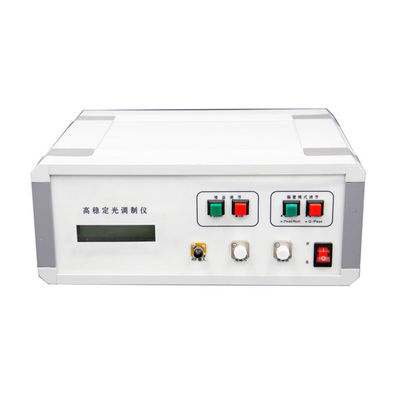

3.2 MZM Bias Controller

Ο ελεγκτής πόλωσης είναι ειδικά σχεδιασμένος για διαμορφωτές Mach-Zehnder για να διασφαλίζει μια σταθερή κατάσταση λειτουργίας σε διάφορα περιβάλλοντα λειτουργίας.Με βάση την πλήρως ψηφιοποιημένη μέθοδο επεξεργασίας σήματος, ο ελεγκτής μπορεί να παρέχει εξαιρετικά σταθερή απόδοση.Ο ελεγκτής εγχέει ένα σήμα πρόσμειξης χαμηλής συχνότητας, χαμηλού πλάτους μαζί με τάση πόλωσης στον διαμορφωτή.Συνεχίζει να διαβάζει την έξοδο από τον διαμορφωτή και καθορίζει την κατάσταση της τάσης πόλωσης και το σχετικό σφάλμα.Στη συνέχεια θα εφαρμοστεί νέα τάση πόλωσης σύμφωνα με την προηγούμενη μέτρηση.Με αυτόν τον τρόπο, ο διαμορφωτής διασφαλίζεται ότι λειτουργεί υπό την κατάλληλη τάση πόλωσης.

Χαρακτηριστικά:

• Έλεγχος τάσης πόλωσης σε Peak/Null/Q+/Q−

• Έλεγχος τάσης πόλωσης σε αυθαίρετο σημείο

• Έλεγχος εξαιρετικά ακριβείας: (1) Μέγιστος λόγος κατάσβεσης 50dB στη λειτουργία Null.(2) Ακρίβεια ±0,5◦ σε λειτουργίες Q+ και Q−

• Χαμηλό πλάτος πρόσμειξης: (1) 0,1% Vπ σε λειτουργία NULL και λειτουργία PEAK.(2) 2% Vπ σε λειτουργία Q+ και Q−

• Υψηλή σταθερότητα: με πλήρως ψηφιακή υλοποίηση

• Χαμηλό προφίλ: 40mm(W) × 30mm(D) × 10mm(H)

• Εύκολο στη χρήση: (1) Χειροκίνητη λειτουργία με mini jumper.(2) Ευέλικτες λειτουργίες OEM μέσω MCU UART2

• Δύο διαφορετικοί τρόποι παροχής τάσης πόλωσης: (1) Αυτόματος έλεγχος πόλωσης.(2) Ορισμένη από το χρήστη τάση πόλωσης

Εφαρμογή:

• LiNbO3 και άλλοι διαμορφωτές MZ

• Ψηφιακή NRZ, RZ

• Εφαρμογές παλμών

• Σύστημα σκέδασης Brillouin και άλλοι οπτικοί αισθητήρες

• Πομπός CATV

Πληροφορίες Παραγγελίας

Αρ. εξαρτήματος: SCQ-RF-BC

Παρατήρηση: (1) Ο υψηλότερος λόγος εξαφάνισης εξαρτάται και δεν μπορεί να υπερβαίνει τον μέγιστο λόγο εξαφάνισης του διαμορφωτή.(2) Η λειτουργία UART είναι διαθέσιμη μόνο σε κάποια έκδοση του ελεγκτή.

Εκτέλεση:

Maxim DC Extinction Ratio:

Σε αυτό το πείραμα, δεν εφαρμόστηκαν σήματα ραδιοσυχνοτήτων στο σύστημα.Έχει μετρηθεί η καθαρή εξαφάνιση DC.

(1) Το Σχήμα 3 δείχνει την οπτική ισχύ της εξόδου του διαμορφωτή, όταν ο διαμορφωτής ελέγχεται στο σημείο αιχμής.Δείχνει 3,71dBm στο διάγραμμα.

(2) Το σχήμα 4 δείχνει την οπτική ισχύ της εξόδου του διαμορφωτή, όταν ο διαμορφωτής ελέγχεται στο σημείο Null.Δείχνει -46,73dBm στο διάγραμμα.Σε πραγματικό πείραμα, η τιμή κυμαίνεται γύρω στα -47dBm.και -46,73 είναι μια σταθερή τιμή.

(3) Επομένως, ο σταθερός λόγος εξάλειψης DC που μετρήθηκε είναι 50,4 dB.

Απαιτήσεις για υψηλή αναλογία εξαφάνισης:

(1) Ο διαμορφωτής συστήματος πρέπει να έχει υψηλή αναλογία απόσβεσης.Χαρακτηριστικό του διαμορφωτή συστήματος αποφασίζει η μέγιστη αναλογία εξάλειψης μπορεί να επιτευχθεί.

(2) Πρέπει να λαμβάνεται μέριμνα για την πόλωση του φωτός εισόδου του διαμορφωτή.Οι διαμορφωτές είναι ευαίσθητοι στην πόλωση.Η σωστή πόλωση μπορεί να βελτιώσει την αναλογία κατάσβεσης πάνω από 10dB.Σε εργαστηριακά πειράματα, συνήθως απαιτείται ένας ελεγκτής πόλωσης.

(3) Κατάλληλοι ελεγκτές μεροληψίας.Στο πείραμά μας με το λόγο εξαφάνισης DC, επιτεύχθηκε λόγος εξάλειψης 50,4 dB.Ενώ το φύλλο δεδομένων της κατασκευής του διαμορφωτή αναφέρει μόνο 40dB.Ο λόγος αυτής της βελτίωσης είναι ότι ορισμένοι διαμορφωτές μετακινούνται πολύ γρήγορα.Οι ελεγκτές πόλωσης SCQ-RF-BC-ANY ενημερώνουν την τάση πόλωσης κάθε 1 δευτερόλεπτο για να εξασφαλίσουν γρήγορη απόκριση.

Προδιαγραφές:

Το 1 MER αναφέρεται στο Modulator Extinction Ratio.Ο λόγος εξάλειψης που επιτυγχάνεται είναι συνήθως ο λόγος εξάλειψης του διαμορφωτή που καθορίζεται στο φύλλο δεδομένων του διαμορφωτή.

2 CSO αναφέρεται σε σύνθετη δεύτερη τάξη.Για τη σωστή μέτρηση του CSO, η γραμμική ποιότητα του σήματος RF, των διαμορφωτών και των δεκτών πρέπει να είναι

εξασφαλιστεί.Επιπλέον, οι ενδείξεις CSO του συστήματος μπορεί να διαφέρουν όταν εκτελούνται σε διαφορετικές συχνότητες ραδιοσυχνοτήτων.

3 Λάβετε υπόψη ότι η οπτική ισχύς εισόδου δεν αντιστοιχεί στην οπτική ισχύ στο επιλεγμένο σημείο πόλωσης.Αναφέρεται στη μέγιστη οπτική ισχύ που μπορεί να εξαγάγει ο διαμορφωτής στον ελεγκτή όταν η τάση πόλωσης κυμαίνεται από -Vπ έως +Vπ.

1 Ορισμένοι διαμορφωτές MZ έχουν εσωτερικές φωτοδίοδοι.Η ρύθμιση του ελεγκτή θα πρέπει να επιλέγεται μεταξύ της χρήσης της φωτοδιόδου του ελεγκτή ή της χρήσης της εσωτερικής φωτοδιόδου του διαμορφωτή.Συνιστάται η χρήση φωτοδίοδος ελεγκτή για εργαστηριακά πειράματα για δύο λόγους.Πρώτον, η φωτοδίοδος ελεγκτή έχει εξασφαλίσει ποιότητα.Δεύτερον, είναι ευκολότερο να ρυθμίσετε την ένταση του φωτός εισόδου.Σημείωση: Εάν χρησιμοποιείτε την εσωτερική φωτοδίοδο του διαμορφωτή, βεβαιωθείτε ότι το ρεύμα εξόδου της φωτοδιόδου είναι αυστηρά ανάλογο με την ισχύ εισόδου.

2 Η πολική ακίδα χρησιμοποιείται για την εναλλαγή του σημείου ελέγχου μεταξύ Peak και Null σε λειτουργία ελέγχου Null (καθορίζεται από την ακίδα επιλογής λειτουργίας) ή Quad+ και Quad-in σε λειτουργία ελέγχου Quad.Εάν δεν έχει εισαχθεί ο βραχυκυκλωτήρας της πολικής ακίδας, το σημείο ελέγχου θα είναι Null στη λειτουργία Null ή Quad+ σε λειτουργία Quad.Το πλάτος του συστήματος RF θα επηρεάσει επίσης το σημείο ελέγχου.Όταν δεν υπάρχει σήμα RF ή το πλάτος του σήματος RF είναι μικρό, ο ελεγκτής μπορεί να κλειδώσει το σημείο εργασίας στο διορθωμένο σημείο, όπως επιλέγεται από το βραχυκυκλωτήρα MS και PLR.Όταν το πλάτος του σήματος ραδιοσυχνοτήτων υπερβεί ένα συγκεκριμένο όριο, η πολική του συστήματος θα αλλάξει, σε αυτήν την περίπτωση, η κεφαλίδα PLR θα πρέπει να βρίσκεται στην αντίθετη κατάσταση, δηλαδή ο βραχυκυκλωτήρας πρέπει να εισαχθεί εάν δεν είναι ή να τραβηχτεί προς τα έξω εάν εισαχθεί.

Τυπική εφαρμογή:

Ο ελεγκτής είναι εύκολος στη χρήση ως εξής:

Βήμα 1.Συνδέστε τη θύρα 1% του ζεύκτη στη φωτοδίοδο του ελεγκτή.

Βήμα 2.Συνδέστε την έξοδο τάσης πόλωσης του ελεγκτή (μέσω SMA ή κεφαλίδας 2 ακίδων 2,54 mm) στη θύρα πόλωσης του διαμορφωτή.

Βήμα 3.Παρέχετε ελεγκτή με τάσεις συνεχούς ρεύματος +15V και -15V.

Βήμα 4.Επαναφέρετε τον ελεγκτή και θα αρχίσει να λειτουργεί.

ΣΗΜΕΙΩΣΗ.Βεβαιωθείτε ότι το σήμα RF ολόκληρου του συστήματος είναι ενεργοποιημένο πριν επαναφέρετε τον ελεγκτή.
