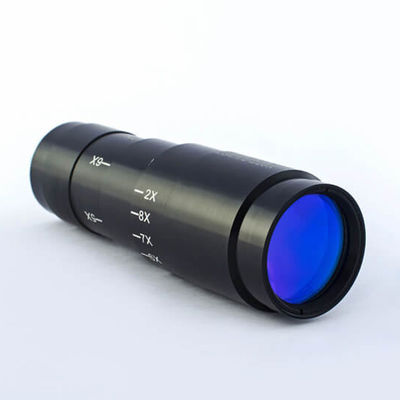

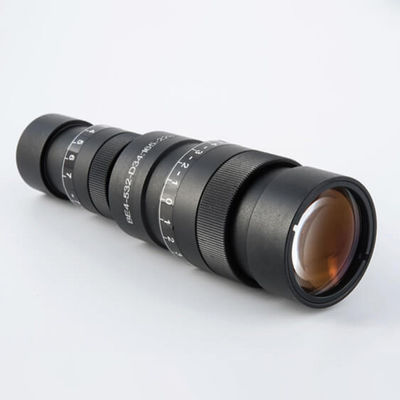

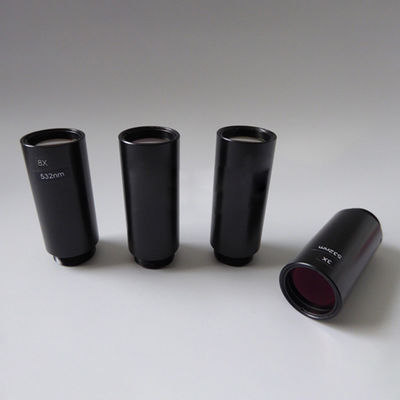

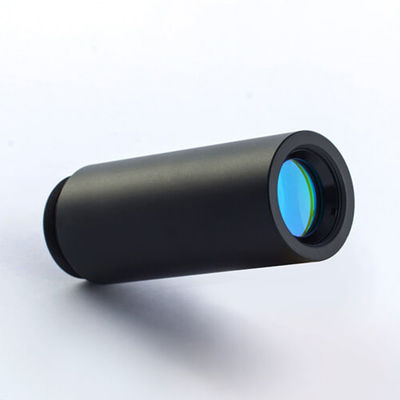

Διορθώθηκε / Ζουμ / Μηχανοκίνητη επέκταση δέσμης 1064 nm / 532 nm / 355 nm / 266 nm

Beam Expander 1064 / 532 / 355 / 266nm

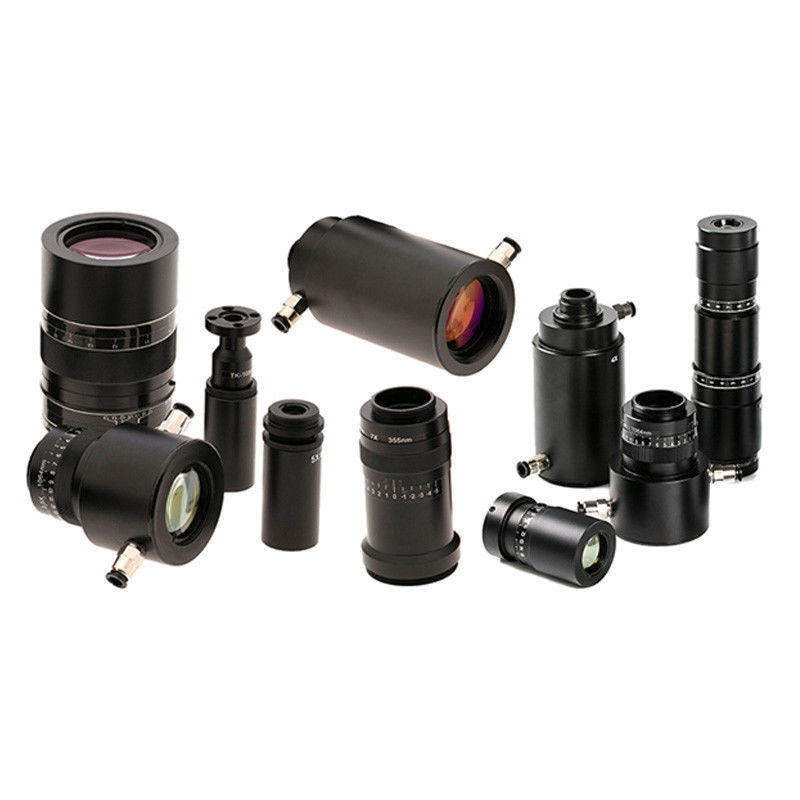

Προσφέρουμε 3 τύπους διαστολέων δέσμης: διαστολείς σταθερής δέσμης, διαστολείς δέσμης ζουμ και διαστολείς δέσμης με κινητήρα σε διάφορα μήκη κύματος 266nm, 343-355nm, 405nm, 633nm, 515-545nm, 808-980nm-1080nm-10910 nm , 10,6μ.Άλλα μήκη κύματος και ειδικά σχεδιασμένοι διαστολείς δέσμης είναι διαθέσιμα κατόπιν αιτήματος.Για περισσότερες πληροφορίες, μη διστάσετε να επικοινωνήσετε μαζί μας.

Οι προδιαγραφές των φακών που χρησιμοποιούνται στους διαστολείς δέσμης είναι:

• Υλικό: BK7 λεπτή ανόπτηση, τηγμένο πυρίτιο και ZnSe ανάλογα με το μήκος κύματος λέιζερ.

• Διάμετρος: -0,1mm

• Πάχος: ±0,1mm

• Επιπεδότητα: λάμδα/4

• Ποιότητα επιφάνειας: 60-40 scratch-dig

• Επικάλυψη: HR διηλεκτρικές επιστρώσεις R > 99%

Περιγραφή αριθμού ανταλλακτικού: BEST-xxx-yy-T-AA

• BEST --- ΚΑΛΥΤΕΡΕΣ διαστολείς δέσμης σειράς, διαστολείς δέσμης ζουμ.

• xxxx------- Μήκος κύματος λέιζερ: 10,6 σημαίνει 10,6um, 532 σημαίνει 532nm, 633 σημαίνει 633nm.

• yy -------- λόγος διαστολής (μεγέθυνση) σε χρόνους

• Τύπος T ----------: T σημαίνει ρυθμιζόμενο διαστολέα δέσμης.κανένα, σημαίνει διαστολέας σταθερής δέσμης.Εδώ ρυθμιζόμενο σημαίνει ότι η απόσταση μεταξύ των εσωτερικών 2 φακών είναι λίγο ρυθμιζόμενη.Το "ρυθμιζόμενο" μπορεί να αλλάξει λίγο την απόκλιση της δέσμης.

• ΑΑ -------- ειδικού σκοπού.

Παράδειγμα: BEST-10.6-3: Διαστολέας σταθερής δέσμης 10.6um, 3x;BEST-10,6-3,5T: Επέκταση δέσμης ζουμ 10,6um, μέγ.3,5x.

Μπορούμε να χρησιμοποιήσουμε τις ακόλουθες συντμήσεις στους πίνακες: WL=μήκος κύματος, MAG=μεγέθυνση, CA=καθαρό διάφραγμα, CA1=διαφανές διάφραγμα εισόδου, CA2=διαφανές διάφραγμα εξόδου, D1=διάμετρος εισόδου, D2=διάμετρος εξόδου, L1=ολικό μήκος διαστολέας δοκού, M1= σπείρωμα σύνδεσης ή στερέωσης, D=διάμετρος.

1. Διαστολείς δέσμης 1064 nm

Διαστολείς δέσμης σειράς BEH 1064nm

Διαστολείς σταθερής δέσμης σειράς BEH 1064nm

Ρυθμιζόμενοι διαστολείς δέσμης σειράς BEH 1064nm

Παρατήρηση: Ο φακός εισόδου είναι χαλαζίας και ο φακός εξόδου είναι οπτικό γυαλί.Ο οπτικός γυάλινος φακός εξόδου είναι διαθέσιμος κατόπιν αιτήματος.

Σειρά BEG Beam Expanders

Υπάρχουν 2 είδη περιγραμμάτων: τρομπέτα (σειρά Α) και κύλινδρος (σειρά Β).Για όλες τις τρομπέτες, οι εξωτερικές διάμετροι των άκρων εισόδου και εξόδου είναι 26 mm και 36 mm αντίστοιχα.Η βίδα στήριξης στην είσοδο είναι M22x0,75mm αλλά η βίδα στήριξης των κυλίνδρων είναι M26x0,75.

Παρατήρηση: Ο φακός εισόδου στα BEG-1064-2.5AQ και BEG-1064-3AQ είναι χαλαζίας και άλλοι είναι οπτικό γυαλί.

Παρατήρηση: Ο φακός εισόδου στα BEG-1064-2.5BQ και BEG-1064-3BQ είναι χαλαζίας και άλλοι είναι οπτικό γυαλί.

Ρυθμιζόμενοι διαστολείς δέσμης 1064nm σειράς BEST-C

Beam Expanders σειράς BEAL (1064/532/355nm)

Οι διαστολείς δέσμης μας συναρμολογούνται χρησιμοποιώντας έναν φακό perging και έναν συγκλίνοντα φακό.Καθώς δεν υπάρχει εστιακό σημείο στο εσωτερικό του διαστολέα δέσμης, μπορεί να χρησιμοποιηθεί για υψηλές ισχύς.Ειδική επεξεργασία φακών και μηχανικών πραγματοποιείται για εφαρμογή UV για τη βελτίωση της διάρκειας ζωής και του LIDT του διαστολέα.Οι τυπικές μεγεθύνσεις είναι από 1,1x έως 10x.Διαστολείς δέσμης για οποιαδήποτε μήκη κύματος μεταξύ 266 - 2000 nm διατίθενται κατόπιν αιτήματος.

Χαρακτηριστικά

• Προσαρμοσμένη μεγέθυνση και σχεδιασμός κατόπιν αιτήματος

• Εκτεταμένη διάρκεια ζωής και LIDT για εφαρμογές UV

• Επιμέρους αναφορές ελλειπτικότητας δέσμης, M2 και παραμέτρων ευστάθειας κατάδειξης

• Τα προσαρμοσμένα μήκη κύματος είναι διαθέσιμα στην περιοχή 250-3000 nm

Πρότυποι κανονισμοί:

Τυπικά στοιχεία:

Διαστολείς δέσμης σειράς YBE για λέιζερ 1um

Οι διαστολείς δέσμης της σειράς YBE προορίζονται για λέιζερ χαμηλής ισχύος (500W), όπως τα λέιζερ ινών ντοπαρισμένων Nd:YAG και Yb που λειτουργούν κοντά στο μήκος κύματος 1um.Οι διαστολείς δέσμης είναι Galilean σχεδιασμού και χρησιμοποιούν πολυφασματικό Θειούχο ψευδάργυρο για την οπτική που έχει απορρόφηση στο 1um 0,0005cm-1 (παρόμοια με το ZnSe στα 10,6um).Το ZnS έχει επίσης 20 φορές μεγαλύτερη θερμική αγωγιμότητα από το Fused Silica και υψηλότερο δείκτη διάθλασης.Ο δείκτης διάθλασης επιτρέπει τη χρήση σχεδίασης δύο στοιχείων και όχι τριών στοιχείων.

2. Διαστολείς δέσμης 532 nm

Ρυθμιζόμενος διαστολέας δέσμης σειράς BEST-C 532 nm

BEH Series 532nm Fixed Beam Expanders

Ρυθμιζόμενοι διαστολείς δέσμης σειράς BEH 532 nm

Παρατήρηση: Ο φακός εισόδου είναι χαλαζίας και ο φακός εξόδου είναι οπτικό γυαλί.Ο οπτικός γυάλινος φακός εξόδου είναι διαθέσιμος κατόπιν αιτήματος.

Beam Expanders σειράς BEAL

3. Διαστολείς δέσμης 355 nm

Ρυθμιζόμενος διαστολέας δέσμης σειράς BEST-C 355nm

Διαστολείς σταθερής δέσμης σειράς BEH 355nm

Ρυθμιζόμενοι διαστολείς δέσμης σειράς BEH 355 nm

Παρατήρηση: Όλοι οι φακοί είναι χαλαζίας.

Beam Expanders σειράς BEAL

Ρυθμιζόμενοι διαστολείς δέσμης σειράς BEST-W 355 nm

4. Διαστολείς δέσμης 266 nm

Επέκταση δέσμης 266nm σειράς BEST-W

5. Βάση επέκτασης δοκού

Οι βάσεις διαστολής δέσμης χρησιμοποιούνται για τη συγκράτηση ενός διαστολέα δέσμης, κόκκινη πιλοτική δίοδο, καθρέφτες με τη βίδα M22x0,75mm.Είναι 4D ρυθμιζόμενα για οπτική ευθυγράμμιση σε γωνίες, θέσεις.

• Μοντέλο: SMH-13-048

• Ρυθμιζόμενο 4D (ρυθμιζόμενο σε 4 άξονες) (Διαδρομή κατεύθυνσης X και Y ±2 mm, κλίση κατεύθυνσης X και Z ±4 μοίρες)

• Κατάλληλο για διαστολέα δοκού με βίδα M22x0,75mm

• Διαστάσεις: 60x60x45mm

Προσαρμοσμένες βάσεις επέκτασης δέσμης διατίθενται κατόπιν αιτήματος.
