Προγράμματα οδήγησης διόδων λέιζερ QCW με τεχνολογία ελέγχου προγράμματος μικροεπεξεργαστή υψηλής ταχύτητας

Το λέιζερ QCWπρόγραμμα οδήγησης διόδουείναι ειδικά σχεδιασμένο για διάφορες διόδους λέιζερ QCW σε συμπαγές μέγεθος και σπονδυλοποίηση.Υιοθετεί τις πιο πρόσφατες σύγχρονες ηλεκτρονικές συσκευές ισχύος, τεχνολογία ελέγχου προγράμματος μικροεπεξεργαστή υψηλής ταχύτητας (MPU) και τεχνολογία γραμμικής διαμόρφωσης χαμηλής ισχύος (με εξαιρετικά χαμηλό κυματισμό).Έχει εξαιρετικά χαρακτηριστικά εξόδου τάσης και ρεύματος.Χωρίς υπέρβαση, χωρίς ανάκρουση, χωρίς υπερτάσεις και χαμηλό θόρυβο κατά τη λειτουργία.Έχει τέλειες πολλαπλές λειτουργίες προστασίας και έχει αξιόπιστη προστασία για δίοδο λέιζερ.Η ρύθμιση και ο έλεγχος των τρεχουσών παραμέτρων μπορεί να επιλεγεί από τοπικό και υπολογιστή (ρύθμιση από λογισμικό).Επιπλέον, ο οδηγός διαθέτει επίσης ρυθμίσεις σήματος συναγερμού.(π.χ. συναγερμός πίεσης νερού, για προστασία από τη διακοπή λειτουργίας).Το πρόγραμμα οδήγησης υιοθετεί γραφική LCD 240x128 dot matrix ή οθόνη ψηφιακού σωλήνα 16 bit "8", οθόνη απλής λειτουργίας μενού, κουμπί μεμβράνης και έχει φιλική διεπαφή χρήστη και λειτουργία διάγνωσης σφαλμάτων.Και το TEC για ακριβή διατήρηση της θερμοκρασίας στο στοιχείο peiltier (TEM) είναι επίσης προαιρετικό.

Το πρόγραμμα οδήγησης διόδου λέιζερ QCW είναι μια εξαιρετική επιλογή για κατασκευαστές εξοπλισμού λέιζερ και ερευνητικά ινστιτούτα.Μπορεί να ρυθμίσει τις παραμέτρους θερμοκρασίας ανεξάρτητα και μπορείτε επίσης να ρυθμίσετε τη θερμοκρασία στην οθόνη LCD μόνο μέσω μιας σειριακής γραμμής για σύνδεση στο πρόγραμμα οδήγησης λέιζερ.

Χαρακτηριστικά:

• Ιδανική κυματομορφή παλμικού ρεύματος εξόδου ορθογωνίου.

• Η μέγιστη τάση εξόδου 50V (προσαρμοστικό φορτίο)

• Προσαρμοστικό φορτίο, απεικόνιση της πραγματικής τάσης σε πραγματικό χρόνο.

• 0-150A (Το ρεύμα εξόδου είναι συνεχώς ρυθμιζόμενο), Έξοδος QCW.

• Συχνότητα παλμού 1-2000Hz (ρυθμιζόμενη).Το μέγιστο 5kHz (Όταν ο κύκλος λειτουργίας =50%, πρέπει να προσαρμοστεί)

• Πλάτος παλμού 20-500us (ρυθμιζόμενο) (Χρειάζεται προσαρμογή εάν το πλάτος παλμού >1000us).

• Ρυθμιζόμενος κύκλος λειτουργίας παλμού 0-25% (μέγιστο).( Ανάγκη προσαρμογής εάν ο κύκλος λειτουργίας >25%).

• Τοπικός έλεγχος & υπολογιστής για το ρεύμα παλμού.

• Τοπικός έλεγχος και έλεγχος από υπολογιστή για τη συχνότητα παλμού.

• Τοπικός έλεγχος & έλεγχος υπολογιστή για το πλάτος παλμού.

• Τοπικός έλεγχος και έλεγχος υπολογιστή για ενεργοποίηση/απενεργοποίηση.

• Ένας υπολογιστής μετρητή παλμών με δυνατότητα μέτρησης 400 εκατομμυρίων φορές, ο οποίος χρησιμοποιείται για τη μέτρηση του παλμού εξόδου (μόνο για μοντέλα Y1 και Y2).

• Υψηλή ταχύτητα, προσαρμόστηκε γρήγορα η τρέχουσα τιμή κάθε παλμού ένα προς ένα.

• Έξοδος σήματος συγχρονισμού καθυστέρησης με καθυστέρηση 0-6000us και μέγεθος βήματος προσαρμογής στο 1us.

• Με σήμα εισόδου συναγερμού (π.χ. συναγερμός πίεσης νερού, για προστασία από τη διακοπή λειτουργίας).

• Πάνω από τη θερμότητα, πάνω από ρεύματα προστασίες.

• Υψηλή σταθερότητα, υψηλή κατά των παρεμβολών και χαμηλό θόρυβο.

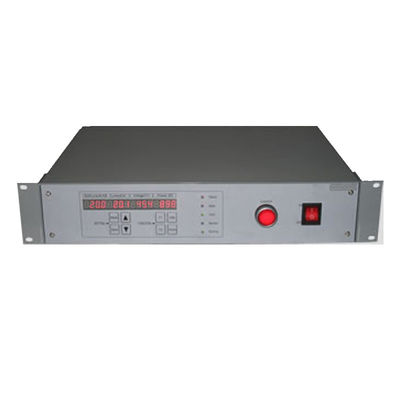

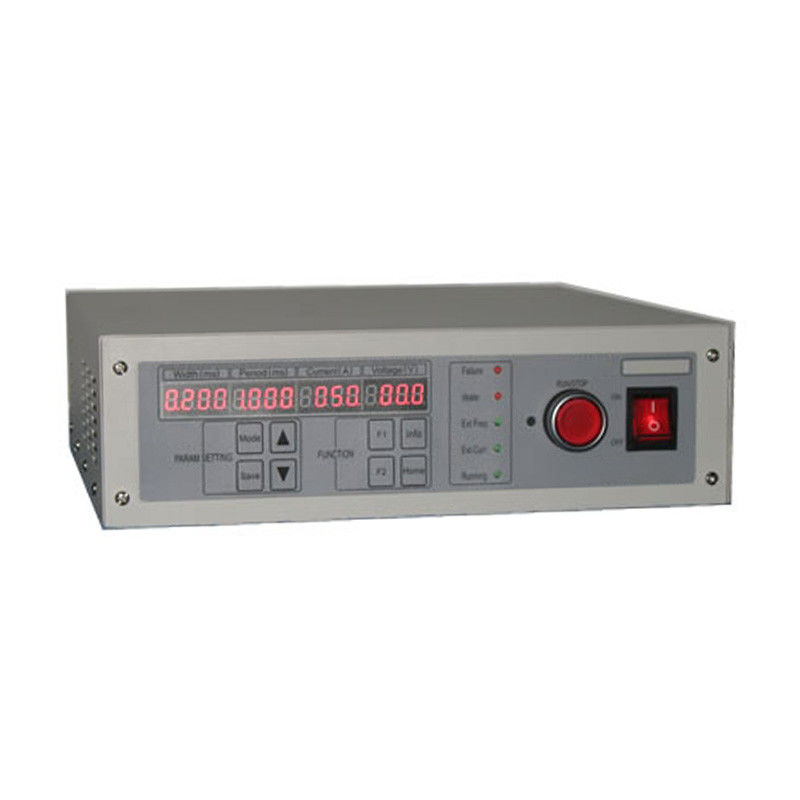

• Γραφική οθόνη LCD 240x28 dot matrix ή ψηφιακός σωλήνας 16 bit "8", για εμφάνιση του ρεύματος ρύθμισης, του πραγματικού ρεύματος, της τάσης και της ισχύος, απλή εμφάνιση μενού/λειτουργίας, κουμπί μεμβράνης

• Φιλική προς το χρήστη διεπαφή, λειτουργία διάγνωσης σφαλμάτων

• Με τέλειο λογισμικό ελέγχου PID, έξυπνο έλεγχο θερμοκρασίας χωρίς βήματα τόσο στη θέρμανση όσο και στην ψύξη, το πρόγραμμα οδήγησης διόδου λέιζερ TEC είναι ένα καλό προαιρετικό για καλύτερη απόδοση λέιζερ και μικρό μέγεθος για τον χρήστη.

• Μπορούμε να προσαρμόσουμε το πρόγραμμα οδήγησης σύμφωνα με τις απαιτήσεις του πελάτη.

Παρατηρήσεις:

• Εάν χρειάζεστε τροφοδοτικό εισόδου 110 VAC, ενημερώστε μας κατά την παραγγελία

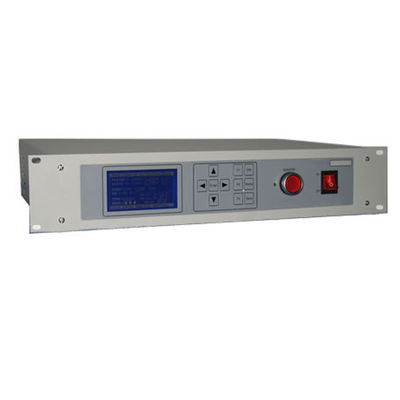

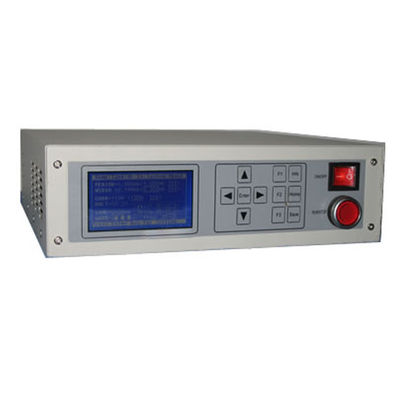

• Έχουμε τέσσερα μεγέθη προγραμμάτων οδήγησης W×L×H＝304×295×88mm (Y1, S1);W×L×H＝425×310×88mm (Y2, S2).

• Τα παραπάνω προγράμματα οδήγησης είναι τα τυπικά μας μοντέλα.Μπορούμε επίσης να προσαρμόσουμε σύμφωνα με τις παραμέτρους του πελάτη.

• Μπορούμε να προσαρμόσουμε το πρόγραμμα οδήγησης με ρυθμιζόμενο προ-ρεύμα (Είναι επίσης γνωστό ως ρεύμα προθέρμανσης, ρεύμα διατήρησης, ρεύμα βάσης).
