Προγράμματα οδήγησης διόδων με ελεγκτές TEC / Προγράμματα οδήγησης διόδων λέιζερ χωρίς TEC

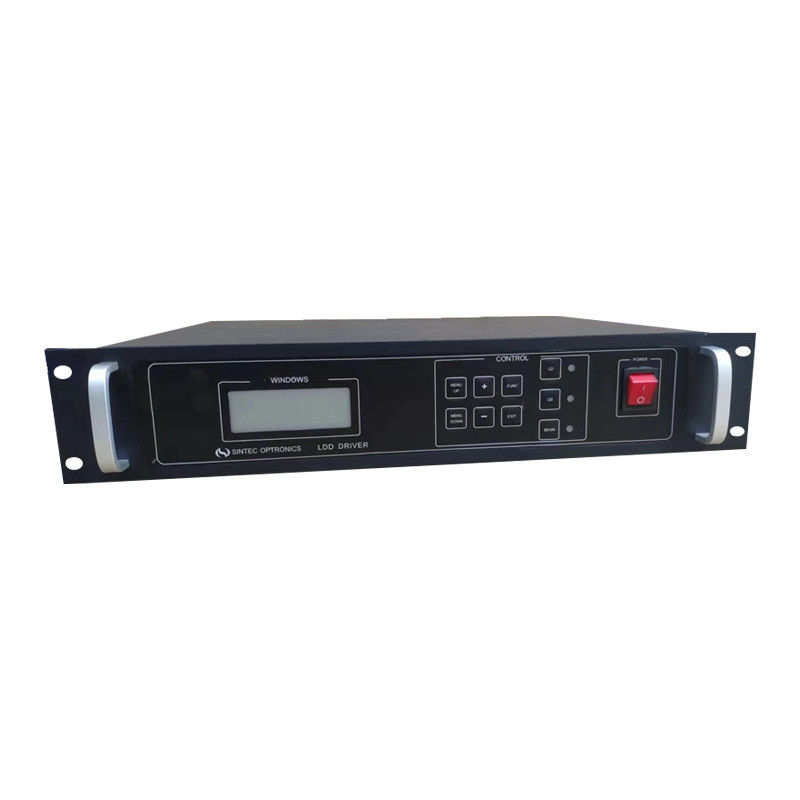

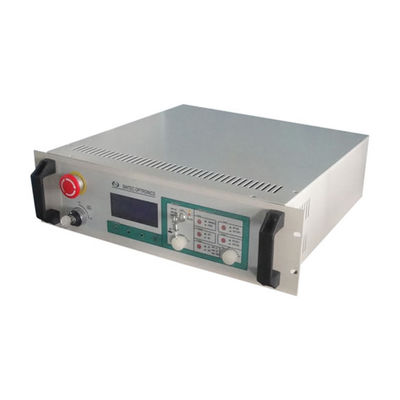

1. Οδηγοί διόδων σειράς ST-LDDY με ελεγκτές TEC

Οι οδηγοί λέιζερ διόδου της σειράς ST-LDDY με ελεγκτές TEC έχουν σχεδιαστεί για να οδηγούν λέιζερ διόδου.Μπορούν να οδηγήσουν το πολύ 2 διόδους και 4 ψύκτες TE.Από αυτούς 2 ψύκτες TE χρησιμοποιούνται για την ψύξη διοδικών λέιζερ και 2 ψύκτες TE χρησιμοποιούνται για ψύξη κρυστάλλου SHG και κρυστάλλου THG.Τα προγράμματα οδήγησης είναι κατασκευασμένα σε modules και έτσι ο πελάτης μπορεί να επιλέξει τα modules (εξόδους των drivers) σύμφωνα με τις ανάγκες του με χαμηλότερο κόστος και μικρότερο μέγεθος.

Οι οδηγοί διόδων μας είναι επαφικοί και αξιόπιστοι.Είναι ιδανικά τροφοδοτικά για την κίνηση λέιζερ διόδου, λέιζερ οπτικών ινών και λέιζερ DPSS.

Χαρακτηριστικά:

• Κατάλληλο για χρήση για λέιζερ 1064nm, 532nm και 355nm
• Κατάλληλο για οδήγηση λέιζερ διόδου DILAS/COHERENT με υψηλό ρεύμα σε μέγιστη έξοδο 5V 60A
• Κατάλληλο για οδήγηση λέιζερ διόδων NLIGHT/BWT με υψηλή τάση σε μέγιστη έξοδο 32V 15A
• Αερόψυκτο ή προεπιλεγμένο υδρόψυκτο
• Μέγιστες εξόδους 4 καναλιών για TE cooler για ψύξη διοδικών λέιζερ και κρυστάλλων
• Ρυθμιζόμενες παράμετροι εξόδου
• Έξοδοι όπως ρεύμα λέιζερ, GATE & ρυθμός επανάληψης παλμού διαθέσιμες, εσωτερικός ή εξωτερικός έλεγχος με δυνατότητα επιλογής
• INTERLOCK, διαθέσιμα σήματα ετοιμότητας & συναγερμού
• Μπορεί να ελεγχθεί από το RS232, το πάτημα του κουμπιού ή το λογισμικό σήμανσης

Εφαρμογές:

• Λέιζερ DPSS
• Λέιζερ ινών
• Διοδικά λέιζερ
• Τρέχουσες-σταθερές πηγές

Τεχνικές προδιαγραφές:

Παρατήρηση: τα παραπάνω προϊόντα είναι κατάλληλα για την κίνηση όλων των διοδικών λέιζερ με υψηλή τάση σε μέγιστη έξοδο 32V 15A.

Παρατήρηση: Κατάλληλο για οδήγηση όλων των διοδικών λέιζερ με υψηλό ρεύμα σε μέγιστη έξοδο 5V 60A.

Προτάσεις:

• Για λέιζερ DPSS, επιλέξτε τους αριθμούς οδήγησης διόδου και ψύξης TEC σύμφωνα με τους αριθμούς που χρησιμοποιούνται στα λέιζερ.
• Για λέιζερ υψηλής ισχύος 1064nm DPSS, δεν χρειάζεται να χρησιμοποιείτε χειριστήρια TEC, καθώς υπάρχει ψύξη νερού στο σύστημα λέιζερ.Το λέιζερ διόδου και ο κρύσταλλος λέιζερ θα ψύχονται μέσω αγωγιμότητας θερμότητας της βάσης που ψύχεται με νερό.Για λέιζερ DPSS 532 nm, χρειάζεται μόνο TEMP3.Για λέιζερ DPSS 355nm, χρειάζονται TEMP3 και TEMP4.
• Οι προεπιλεγμένες έξοδοι είναι πρόγραμμα οδήγησης λέιζερ διόδου 1 σετ.Άλλα είναι επιλογές.
• Γενικά, η υδρόψυξη είναι καλύτερη από την ψύξη με αέρα για λέιζερ DPSS.Εάν δεν υπάρχει υδρόψυξη στο σύστημα, το TEM2 χρησιμοποιείται συχνά για την ψύξη του κρυστάλλου λέιζερ.

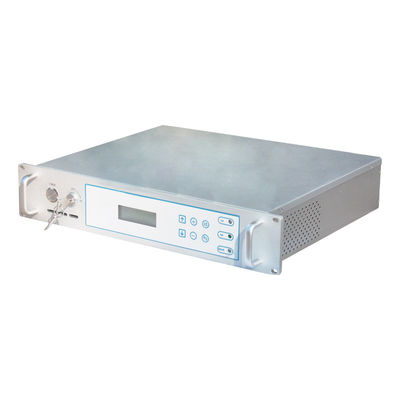

2. Προγράμματα οδήγησης διόδων λέιζερ σειράς LDD χωρίς TEC

Το πρόγραμμα οδήγησης διόδου λέιζερ ST-LDD-AAVV είναι ένα πρόγραμμα οδήγησης διόδου λέιζερ σταθερού ρεύματος χωρίς θερμοηλεκτρικό ελεγκτή ψύξης.Παρέχονται έλεγχος ρεύματος, παροδική καταστολή, προστασία από υπερβολική θερμοκρασία, προστασία βραχυκυκλώματος και όριο υπέρβασης ρεύματος.2 ψηφιακοί μετρητές δείχνουν το ρεύμα εξόδου και την τάση εξόδου.Το πρόγραμμα οδήγησης χρησιμοποιείται κυρίως για την οδήγηση μονάδων διόδου.

Προδιαγραφές:

• Μοντέλο: ST-LDD-AAVV
• Προγράμματα οδήγησης διόδων λέιζερ σειράς ST-LDD- ST
• AA-μέγιστο ρεύμα εξόδου (A).Το ρεύμα εξόδου είναι συνεχώς ρυθμιζόμενο.
• VV-μέγιστη τάση εξόδου (V).Η τάση εξόδου καθορίζεται από το ρεύμα και την αντίσταση της διόδου.
• Τάση εισόδου: 220VAC, +/-15%
• Θόρυβος τάσης: <0,1% pp
• Τρέχον θόρυβος: < =50mA
• Μη σταθερότητα: <0,1%
• Διαστάσεις: 482×88x260mm
• Καθαρό βάρος: 6,5 kg

Παρατήρηση:

Για να επιλέξετε ένα πρόγραμμα οδήγησης, μπορείτε να οριστικοποιήσετε πρώτα την τάση εξόδου και μετά να οριστικοποιήσετε τη μέγιστη ισχύ εξόδου.Το μέγιστο ρεύμα εξόδου θα είναι η μέγιστη ισχύς διαιρούμενη με την τάση εξόδου.

Τυπικά προγράμματα οδήγησης διόδων:

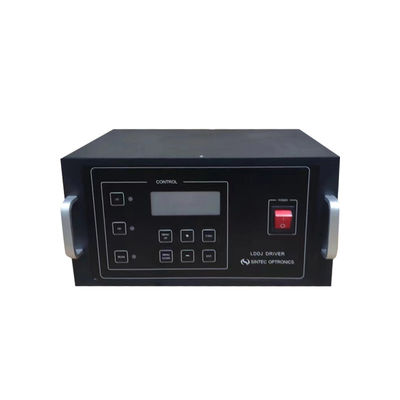

3. Προγράμματα οδήγησης διόδων σειράς ST-LDDJ

Οι οδηγοί διόδων της σειράς ST-LDDJ είναι συστήματα όλα σε ένα που αποτελούνται από ελεγκτή συστήματος, πρόγραμμα οδήγησης διόδου και ελεγκτή TEC.Τα προγράμματα οδήγησης διόδου έχουν δύο τύπους προοπτικών: προγράμματα οδήγησης OEM 19” και προγράμματα οδήγησης πάγκου.Οι χρήστες μπορούν να ενσωματώσουν τα προγράμματα οδήγησης μας στα συστήματά τους ή να τα χρησιμοποιήσουν μεμονωμένα στο εργαστήριο.Οι οδηγοί μας μπορούν να οδηγήσουν μία δίοδο λέιζερ και ένα ψυγείο TEC.

Χαρακτηριστικά:

• Τα προγράμματα οδήγησης OEM 19" έχουν μέγεθος 2U και η είσοδος είναι 220VAC 50Hz
• Υποστηρίξτε μία δίοδο και ένα ψυγείο TEC
• Το ρεύμα εξόδου προσαρμόζεται συνεχώς, και η τάση αυτοπροσαρμόζεται
• Θύρα RS232 για επικοινωνία με υπολογιστή με το λογισμικό μας STXFMate
• INTERLOCK και προστασία θερμοκρασίας
• Το ρεύμα εξόδου μπορεί να ελεγχθεί εσωτερικά ή εξωτερικά
• Προαιρετική έξοδος διαμόρφωσης PWM

Τυπικά μοντέλα:

Παρατήρηση: αριθμός ανταλλακτικού: ST-LDDJ-xxAyyV-TECx-OEM, μέγιστη έξοδος.τρέχον xxA, αυτοπροσαρμοζόμενη τάση 0-yyV, το TECz είναι ο αριθμός ανταλλακτικού TEC και το z είναι η αρίθμηση (ανατρέξτε στον παρακάτω πίνακα. Το OEM είναι προγράμματα οδήγησης OEM 19" και κανένα OEM σημαίνει προγράμματα οδήγησης πάγκου.

Παρατήρηση: 1) Η προεπιλογή είναι αισθητήρας θερμοκρασίας 10k NTC.2) Δεν παρέχουμε ψύκτες TEC και ο πελάτης μπορεί να αγοράσει στην τοπική αγορά.
