Ο οδηγός λέιζερ διόδων PCB της σειράς STXF είναι μια ξεχωριστή μονάδα OEM που έχει σχεδιαστεί για την κίνηση διόδων λέιζερ. Περιλαμβάνει κυρίως πίνακα / ενότητα ελέγχου λέιζερ διόδων,Πίνακας/μονάδα οδήγησης λέιζερ διόδων και πίνακα/μονάδα ελέγχου θερμοκρασίαςΟι χρήστες μας μπορούν να συνδυάσουν αυτές τις τρεις μονάδες για να σχηματίσουν μια πλήρη παροχή ενέργειας λέιζερ διόδων.

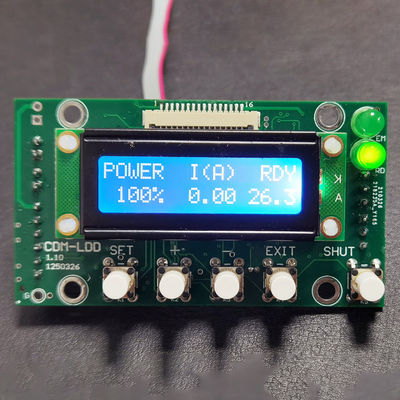

1Πίνακα ελέγχου λέιζερ διόδου

Η πλακέτα ελέγχου λέιζερ διόδου υποστηρίζει 1 κανάλι της πλακέτας οδήγησης λέιζερ διόδου (LD) και 1 κανάλι της πλακέτας ελέγχου θερμοκρασίας που κατασκευάζεται από την εταιρεία μας.Εκτός από τη ρύθμιση και την προβολή του ρεύματος και τον έλεγχο της εξόδου του ρεύματος, έχει επίσης τις λειτουργίες του εξωτερικού ελέγχου του ρεύματος και μπορεί να συνδεθεί με 1 κανάλι του πίνακα ελέγχου θερμοκρασίας που κατασκευάζεται από την εταιρεία μας (μπορεί να συνδεθεί ή όχι) και άλλες λειτουργίες.Μπορείτε να ενσωματώσετε αυτή την επιφάνεια μαζί με την LD οδήγηση επιφάνεια και επιφάνεια ελέγχου θερμοκρασίας για να σχηματίσουν ένα πλήρες σύστημα παροχής ενέργειας λέιζερ διόδωνΗ πλακέτα οθόνης είναι εύκολο να ενσωματωθεί και μπορεί να τοποθετηθεί απευθείας σε πάνελ ενός πλαισίου 2U.

Χαρακτηριστικά:

• Μπορεί εύκολα να εγκατασταθεί στο πάνελ εξοπλισμού του πελάτη σε ένα κατώτατο πλαίσιο 2U
• Το STXF-CDM υποστηρίζει 1 κανάλι STXF σειρά LD οδήγηση πίνακα και 1 κανάλι STXF σειρά θερμοκρασία πίνακα ελέγχου (TEC ψύκτη) και STXF-DPSL υποστηρίζει μέγιστο 2 κανάλια STXF σειρά LD οδήγηση πίνακα και μέγιστο.Πίνακες ελέγχου θερμοκρασίας σειράς STXF 4 καναλιών (ψυκτικό TEC)
• Έχει θερμοκρασία διασύνδεσης μέσω πίνακα ελέγχου θερμοκρασίας
• Έχει ένα πρωτόκολλο επικοινωνίας και μπορεί να συνδεθεί με έναν υπολογιστή και να ελέγχεται από λογισμικό υπολογιστή
• Έχει INTERLOCK διεπαφή
• Τρέχων εσωτερικός και εξωτερικός έλεγχος
• Προαιρετική έξοδος τροποποίησης PWM
• Μπορεί να τροφοδοτείται απευθείας από την πλακέτα οδήγησης LD ή την πλακέτα ελέγχου θερμοκρασίας, χωρίς να απαιτείται ανεξάρτητη παροχή ενέργειας
• Είναι κατάλληλο για χρήση με το λογισμικό PC μας STXF-Mate

Εφαρμογές:

• Πίνακας ελέγχου οδήγησης LD και πίνακας ελέγχου θερμοκρασίας
• Κύρια πλακέτα ελέγχου του λέιζερ διόδου

Βασικές τεχνικές παραμέτρους:

• Απαιτούμενη είσοδος ισχύος: 5VDC+/-5% (μπορεί να τροφοδοτείται απευθείας από την πλακέτα οδήγησης LD ή μπορεί να συνδεθεί με τη διεπαφή IDC 6 πινών για να λαμβάνει ισχύ από την πλακέτα ελέγχου θερμοκρασίας,ή μπορεί να τροφοδοτείται από ξεχωριστή 5VDC)
• Απαιτούμενο μέγιστο ρεύμα: 0,1A
• Πίνακας οδήγησης LD υποστήριξης: σειρά STXF πίνακας οδήγησης LD
• Πίνακας ελέγχου θερμοκρασίας υποστήριξης: Πίνακας ελέγχου θερμοκρασίας σειράς STXF
• Προσαρμογή PWM εξόδου: 0,04-500 kHz
• Κύκλος εργασίας: 0,1-100%
• Εργασιακή θερμοκρασία περιβάλλοντος: -40 - +60 βαθμοί
• Θερμοκρασία περιβάλλοντος αποθήκευσης: -40 - +70 βαθμοί
• Η υγρασία του περιβάλλοντος εργασίας: 0-95%
• Μέγεθος: 70mm*39mm, ύψος 22mm (9mm πάνω από το σανίδιο, 1,5mm πάχος, 11,5mm κάτω από το σανίδιο)

Πληροφορίες παραγγελίας:

• Ονομασία προϊόντος: πίνακας ελέγχου λέιζερ διόδου
• Αριθμός προϊόντος: STXF-CDM-P (-P σημαίνει με μαύρο πάνελ ή όχι -P σημαίνει χωρίς πάνελ) ·Ή STXF-DPSL-P (-P σημαίνει ότι η οθόνη και η πλακέτα PCB είναι χωρισμένες και όχι -P σημαίνει ότι είναι ενσωματωμένες μαζί- Ναι.
• Για παράδειγμα: STXF-CDM, STXF-CDM-P

Ηλεκτρικές συνδέσεις:

Απλά συνδέετε απευθείας αυτή την επιφάνεια και την επιφάνεια οδήγησης LD από P σε P μέσω της διεπαφής 6PIN.

2Διοειδής Λαζερικός Δορυφόρος

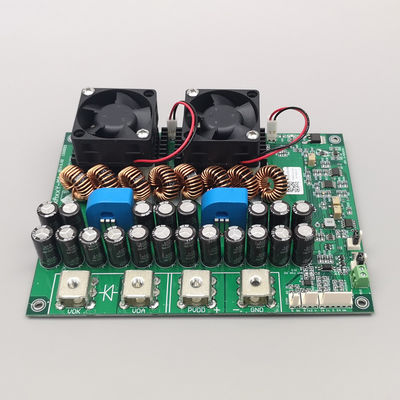

Λεπτομέρειες για την οδήγηση με διόδη λέιζερ STXF-LDDH-xxAyyV-M:

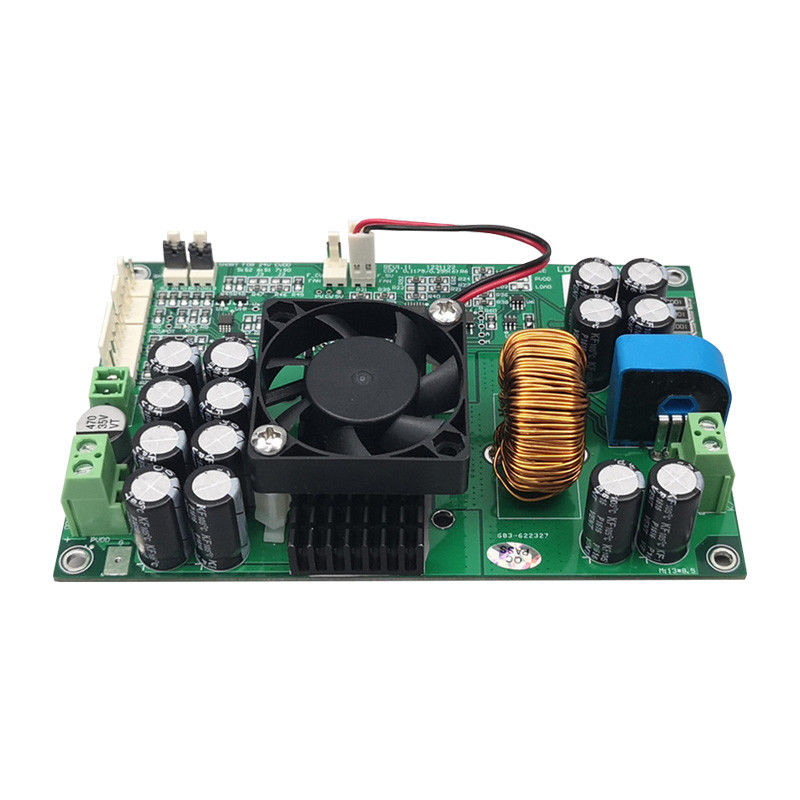

Η πλατφόρμα κίνησης διόδου λέιζερ STXF-LDDH (που ονομάζεται επίσης πλατφόρμα ισχύος λέιζερ, πλατφόρμα πηγής σταθερού ρεύματος) είναι ένα νέο προϊόν υψηλής τεχνολογίας, προσαρμογή σε επίπεδο τσιπ και καινοτόμο σχεδιασμό.Είναι ιδιαιτέρως κατάλληλο ως πηγή κίνησης για διόδους λέιζερ υψηλής τάσης και χαμηλού ρεύματοςΕξαιτίας του σχεδιασμού με μία μόνο πλακέτα, είναι ιδιαίτερα εύκολο να ενσωματωθεί σε προϊόντα διόδου λέιζερ.ίνες οπτικής και άλλοι τύποι λέιζερ που απαιτούν αντλία ή πηγή λέιζερ διόδουΩς εκ τούτου, είναι απόλυτα κατάλληλο για διάφορες εφαρμογές όπως ζύγιση λέιζερ διόδων, σήμανση και λέιζερ ινών κλπ.

Χαρακτηριστικά:

• Τεχνικές συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
• ρεύμα φορτίου έως 15A
• Προσαρμογή τάσης φορτίου
• Υψηλή ταχύτητα, άκρη άνοδος και άκρη πτώσης <= 1 ms
• Υψηλή απόδοση, ψύξη αέρα
• Δύο αναλογικά κανάλια είναι προαιρετικά (εσωτερικός και εξωτερικός έλεγχος, ένας από τους οποίους είναι μια αργή διεπαφή, η οποία μπορεί να συνδεθεί με αναλογικό ή δυνατομέτρο)
• Ο διακόπτης των καναλιών είναι υψηλής ταχύτητας αναλογικός διακόπτης, ο οποίος μπορεί να συνειδητοποιήσει τη λειτουργία τροποποίησης
• Διαχωρισμένη τροφοδοσία για την οδήγηση και τον έλεγχο
• Σύνθετο σχεδιασμό για εύκολη ενσωμάτωση

Συνιστώμενες εφαρμογές:

• Λάιζερ DPSS στερεής κατάστασης με τερματική ή πλευρική αντλία
• Λάιζερ διόδου
• Ελαστικό ινών
• Προϊόντα που απαιτούν σταθερή πηγή ρεύματος για συνεχείς ή παλμικές εφαρμογές (π.χ. δοκιμές λέιζερ διόδων, δοκιμές διόδων εκπομπής φωτός LED).
• Εφαρμογές όπως συγκόλληση, σήμανση, θέρμανση, δοκιμές προϊόντων κλπ.

Βασικές τεχνικές παραμέτρους:

• Πρότυπο: STXF-LDDH-xxAyyV-MV (xx/yy επιλέγεται από τον πελάτη σύμφωνα με τις απαιτήσεις)
• Τρόπος φορτίου: 15A μέγιστο
• Η τάση φόρτωσης: 70V μέγιστο, τουλάχιστον 1V χαμηλότερη από την τάση τροφοδοσίας
• Χρόνος άνοδος/άπτωσης: <=1 ms
• Κύκλος ρεύματος: <0,1A
• Τροποποίηση θερμοκρασίας ρεύματος: < 10ppm
• Αποτελεσματικότητα: > 95%
• Η τάση κίνησης εισόδου: 48V/60V/72V προαιρετική
• Η τάση ελέγχου εισόδου: 12V/15V/24V (μπορεί να επιλεγεί από τον J1 στον πίνακα)
• Κατανάλωση ισχύος πίνακα ελέγχου: <= 1,5 W
• Ανάλογη είσοδος ρεύματος: 0-5V αντιστοιχεί σε 0-υψηλότερο ρεύμα ή καθορίζεται από τον χρήστη
• Τρόπος εξόδου ρεύματος ανατροφοδότησης: 0-2,5V αντιστοιχεί σε 0-μεγαλύτερο ρεύμα ή καθορίζεται από τον χρήστη
• Βάρος της σανίδας: 185g
• Θερμοκρασία αποθήκευσης: -40-+60°
• Θερμοκρασία λειτουργίας: -10-+45°
• Εργασιακή υγρασία: 0-95%
• Μέγεθος: 130 mm*8,5 mm, ύψος 35 mm (30 mm επί του σκάφους, 1,5 mm πάχος)

Απαιτήσεις για το υπόδειγμα παραγγελίας:

• ΣΤXF-LDDH-xxAyyV-MV
• xx: δηλώνει το ονομαστικό ρεύμα εργοστασίου, δηλαδή το ρεύμα που αντιστοιχεί στην υψηλότερη αναλογική είσοδο, προαιρετική τιμή: 1-15
• yy: δηλώνει την τάση τροφοδοσίας, η μέγιστη τάση φορτίου είναι τουλάχιστον 1V χαμηλότερη από την τάση τροφοδοσίας, μπορεί να επιλεγεί 48/60/72
• Για παράδειγμα: STXF-LDDH-15A48V-MV

3Πίνακας ελέγχου θερμοκρασίας (TEC Driver)

Παρατηρήσεις: Το NE/NE-AH/NC χρησιμοποιεί προεπιλεγμένα αισθητήρα θερμοκρασίας NTC 10k, το PT100 ή το PT1000 είναι προαιρετικά, άλλα μοντέλα υποστηρίζουν μόνο το NTC.

3,1 Λεπτομέρειες STXF-TCB-NE-AH:

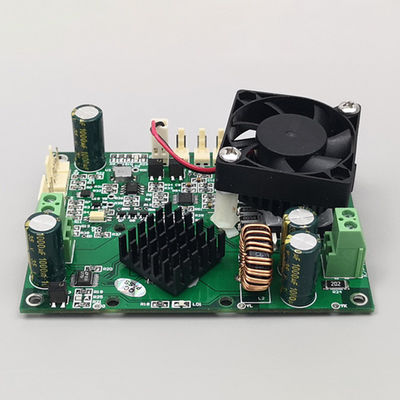

Το STXF-TCB-NE-AH είναι μια πλακέτα ελέγχου θερμοκρασίας για ημιαγωγικά τσιπ ψύξης (γνωστά και ως θερμοηλεκτρικά ψυκτικά TEC), η οποία περιέχει πλήρη έλεγχο PID.και η ακρίβεια ελέγχου της θερμοκρασίας μπορεί να φτάσει το 0Η συσκευή αυτή υποστηρίζει τον πιο συχνά χρησιμοποιούμενο αισθητήρα θερμοκρασίας NTC 10k, η TEC μπορεί να έχει πολλαπλές διαμορφώσεις και η παροχή ενέργειας είναι παροχή ενέργειας συνεχούς ρεύματος.Αυτή η πλακέτα είναι η υψηλή έκδοση ισχύος του STXF-TCB-NEΕίναι κατάλληλο για υψηλής ισχύος και υψηλής ακρίβειας έλεγχο θερμοκρασίας, όπως LD υψηλής ισχύος.

Χαρακτηριστικά:

• Αλγόριθμος ελέγχου PID
• Υψηλή ακρίβεια, μέχρι 0,01 βαθμούς
• Ευρύ φάσμα τάσης TEC: 2~24V
• Μεγάλο εύρος TEC ρεύματος: ονομαστική ισχύς 18A (εάν η τάση τροφοδοσίας είναι μικρότερη ή ίση με 12V, το ρεύμα μπορεί να φθάσει τις 24A)
• Δίδυμος έλεγχος, υποστήριξη θέρμανσης και ψύξης
• Η διαμόρφωση TEC είναι ευέλικτη
• Μπορεί να ρυθμίσει και να ανιχνεύσει τη θερμοκρασία μέσω της σειριακής θύρας (πρωτόκολλο κώδικα ASCII, υποστηρίζει τον υπολογιστή με το δικό του υπερ-ερματικό, ο καθένας μπορεί να το χρησιμοποιήσει)
• Έχει συναγερμό, έτοιμο σήμα εξόδου, και κλειστό σήμα εισόδου TEC
• Τρόπος ελέγχου: συνεχής τάση

Εφαρμογές:

• Σύστημα ελέγχου θερμοκρασίας με TEC (ημιαγωγός ψύκτη, θερμοηλεκτρικός ψύκτης) ως στοιχείο ελέγχου θερμοκρασίας
• Διορθωτικό για τον έλεγχο της θερμοκρασίας των διόδων λέιζερ
• Κατάλληλο για διάφορους τομείς όπως βιομηχανία και οικιακές συσκευές
• Βιολογικός, ιατρικός, PCR έλεγχος θερμοκρασίας κλπ.

Βασικές τεχνικές παραμέτρους:

• τάση τροφοδοσίας πίνακα: 7,5- 27V (συστήνονται τυποποιημένες τάσεις όπως 7,5/12/15/24, η ονομαστική τάση TEC είναι κατά προτίμηση ίση ή ελαφρώς μεγαλύτερη από την τάση τροφοδοσίας,εάν η ονομαστική τάση TEC είναι μικρότερη από την τάση τροφοδοσίας, μπορείτε επίσης να ορίσετε τη μέγιστη αναλογία εξόδου)
• ρεύμα τροφοδοσίας πίνακα: καθορίζεται από την πραγματική μέγιστη ισχύ του TEC
• Τετάρτη, 1η Ιανουαρίου 2019
• Σήμερα TEC: ονομαστική ισχύς 18A (Εάν η τάση τροφοδοσίας είναι μικρότερη ή ίση με 12V, το ρεύμα μπορεί να φθάσει τις 24A)
• αισθητήρας ελέγχου θερμοκρασίας: 10k NTC (προεπιλεγμένη τιμή B είναι 3950, η πραγματική τιμή B δεν περιορίζεται, επηρεάζει μόνο την απόλυτη θερμοκρασία, όχι τη σχετική θερμοκρασία,ουσιαστικά χωρίς νόημα για τον έλεγχο της θερμοκρασίας), PT100 προαιρετικό
• Ακριβότητα ελέγχου θερμοκρασίας: 0,01°
• Ακρίβεια ρύθμισης θερμοκρασίας: 0,01°
• Πεδίο μέτρησης ελέγχου θερμοκρασίας της έκδοσης NTC: -60 - +170 βαθμοί
• Περιοχή θερμοκρασίας ελέγχου της έκδοσης NTC: -20 - +100 βαθμοί
• Πεδίο μέτρησης ελέγχου θερμοκρασίας PT100/PT1000: -60 - +212 βαθμοί
• Περιοχή θερμοκρασίας ελέγχου PT100/PT1000: -50 - +200 βαθμοί
• Η προεπιλεγμένη εργοστασιακή θερμοκρασία: 25° ή καθορισμένη από τον χρήστη
• Εργασιακή θερμοκρασία περιβάλλοντος: -40 έως +45 βαθμοί
• Θερμοκρασία περιβάλλοντος αποθήκευσης: -40 έως +60 βαθμούς
• Η υγρασία του περιβάλλοντος εργασίας: 0-95%
• Διαστάσεις: 65mm*95mm, ύψος: 35mm

Πληροφορίες παραγγελίας:

• Ονομασία προϊόντος: πίνακας ελέγχου θερμοκρασίας
• Πρότυπο προϊόντος: STXF-TCB-NE-AH/-X
• -X: Προαιρετικός ανιχνευτής PT100 ή PT1000, η παράλειψη του -X σημαίνει ότι ο ανιχνευτής NTC υποστηρίζεται από προεπιλογή
• Για παράδειγμα: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Μέθοδος ελέγχου:

Η επιφάνεια χρησιμοποιεί σειριακή επικοινωνία για την τροποποίηση και παρακολούθηση των πληροφοριών.

• Η μονάδα εμφάνισης ελέγχου θερμοκρασίας που κατασκευάστηκε από εμάς, όπως STXF-DISP-TCB (συνδέστε την σειριακή θύρα της πλακέτας ελέγχου θερμοκρασίας στην οθόνη εμφάνισης)
• Το λογισμικό του PC μας STXF-TCBMate (συνδέστε την σειριακή θύρα του πίνακα ελέγχου θερμοκρασίας στον υπολογιστή)
• Χρησιμοποιήστε απευθείας την σειριακή θύρα για να εκδώσετε έλεγχο εντολών (χρησιμοποιώντας έναν μικροελεγκτή ή έναν υπολογιστή)

3.2 Σχετικά προϊόντα και αξεσουάρ για πίνακα ελέγχου θερμοκρασίας:

Λεπτομέρειες του πίνακα εμφάνισης ελέγχου θερμοκρασίας STXF-DISP-TCB ((DW):

Η πλακέτα εμφάνισης ελέγχου θερμοκρασίας STXF-DISP-TCB(DW υποστηρίζει STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA και άλλες πλακέτες ελέγχου θερμοκρασίας.Η τιμή θερμοκρασίας και διάφορες σχετικές παραμέτρους μπορούν να ρυθμιστούν μέσω του πίνακα εμφάνισης ελέγχου θερμοκρασίαςΤο πίνακα απεικόνισης ελέγχου θερμοκρασίας μπορεί να χρησιμοποιηθεί ως εργαλείο ρύθμισης για το πίνακα ελέγχου θερμοκρασίας,ή μπορεί να τοποθετηθεί απευθείας στο πάνελ ως διεπαφή παρακολούθησης του πίνακα ελέγχου θερμοκρασίας.

Χαρακτηριστικά:

• Μπορεί εύκολα να εγκατασταθεί στο πάνελ εξοπλισμού του πελάτη
• Υποστήριξη STXF-TCB πλήρους φάσματος πινάκων ελέγχου θερμοκρασίας
• Υποστήριξη της ρύθμισης διαφόρων παραμέτρων
• Εμφάνιση της θερμοκρασίας υποστήριξης ως καμπύλη
• Έχει μια πύλη εισόδου ισχύος 7-28V, και μια πύλη εισόδου / εξόδου ισχύος 5V και μπορείτε να προμηθεύσετε ενέργεια μέσω ενός από αυτά

Πληροφορίες παραγγελίας:

• Ονομασία προϊόντος: πίνακας απεικόνισης ελέγχου θερμοκρασίας
• Μοντέλο προϊόντος: STXF-DISP-TCB/-P(DW) -P: Η προφορά A -P σημαίνει μαύρο πάνελ.
• Για παράδειγμα: STXF-DISP-TCB ((DW), STXF-DISP-TCB-P ((DW)

Διάγραμμα ηλεκτρικής σύνδεσης:

4Διοδηγοί διόδων σειράς STXF-SDDC με ελεγκτές TEC

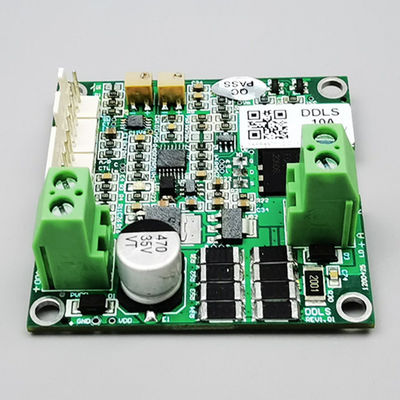

Η πλακέτα κίνησης είναι συμπαγής σχεδίασης και ενσωματωμένη με LD driver και TEC υψηλής ακρίβειας έλεγχο θερμοκρασίας,μια ιδανική πηγή κίνησης για λέιζερ πεταλούδας όπως τα λέιζερ DFB με δύο διαφορετικούς ορισμούς καρφίτσες στη βιομηχανία επικοινωνιών και τη βιομηχανία λέιζερΤο μέγιστο ρεύμα LD μπορεί να φθάσει τα 2A και έχει αναλογικές και διαμορφωτικές διεπαφές σήματος.Η θεωρητική σταθερότητα του σχεδιασμού ελέγχου θερμοκρασίας LD μπορεί να φτάσει το 0Οι διάφορες παραμέτρους αυτού του πίνακα μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του πελάτη, συμπεριλαμβανομένου του ονομαστικού ρεύματος, της προεπιλεγμένης θερμοκρασίας και του TEC ρεύματος και τάσης.

Χαρακτηριστικά:

• Αύξηση και πτώση χρόνου του αμερικανικού επιπέδου
• Χωρίς κυματιστικό ρεύμα, χωρίς υπερβολές.
• Υψηλή απόδοση: η ίδια η πλακέτα δεν απαιτεί ειδική διάχυση θερμότητας (τα λέιζερ DFB πρέπει να στερεώνονται στον απορροφητή θερμότητας)
• Σύνθετο σχεδιασμό, εύκολη ενσωμάτωση

Προδιαγραφές:

• Εισφορά ισχύος: DC5V ± 5%
• Τρόπο εξόδου: 2,0A Max
• Τεχνική διάταξη:
• Χρόνος άνοδος/άπτωσης ρεύματος: ≤5us
• Αναλογική διαμόρφωση: 100kHz έως CW
• Αναλογική είσοδος: 0-2,5V που αντιστοιχεί σε 0-μέγιστο ρεύμα
• Απόδοση ανατροφοδότησης: 0-2,5V που αντιστοιχεί σε ισχύ 0-max
• TEC μέγιστο ρεύμα κίνησης: 3A
• TEC μέγιστη τάση κίνησης: 4,3V
• Η προεπιλεγμένη θερμοκρασία: 25°C, ρυθμιζόμενο δυνατομέτρο
• Θερμοκρασία λειτουργίας: 0 - 45°C
• Θερμοκρασία αποθήκευσης: -20 - 70°C
• Υγρασία: < 95%, μη συμπυκνωτική
• Μέγεθος: 86x65mm

Πληροφορίες παραγγελίας:

Αριθμός μέρους: STXF-SDDC-x-yA-TaAbV

• x: Πακέτο laser DFB A για βιομηχανικές εφαρμογές ή B για οπτικές επικοινωνίες
• y: ισχύς ρύθμισης στο εργοστάσιο, αντίστοιχη μέγιστη ανάλογη είσοδος, 0,05-2,0A
• α: ρεύμα ρύθμισης του TEC στο εργοστάσιο, 0,5A-3A. Προεπιλογή 2A μέσω δυνατομέτρου
• β: τάση ρύθμισης του TEC στο εργοστάσιο, 0,5V-4.3V. Προεπιλογή 2V μέσω δυνατομέτρου

Για παράδειγμα: STXF-SDDC-A-2.0A
