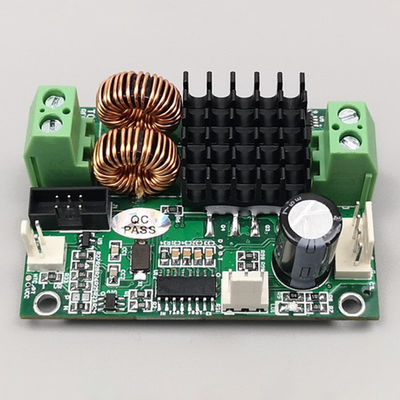

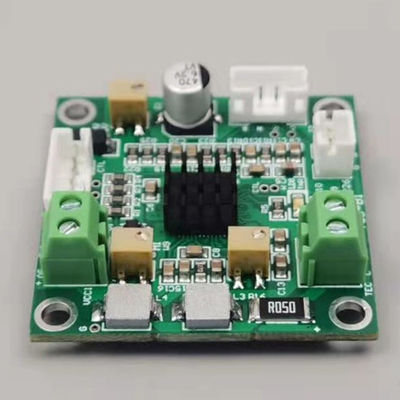

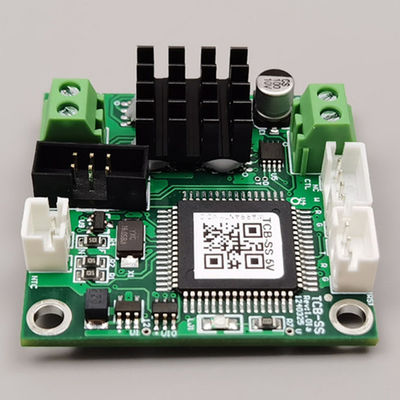

Πίνακας ελέγχου θερμοκρασίας με οδηγό TEC

Παρατηρήσεις: Το NE/NE-AH/NC χρησιμοποιεί προεπιλεγμένα αισθητήρα θερμοκρασίας NTC 10k, το PT100 ή το PT1000 είναι προαιρετικά, άλλα μοντέλα υποστηρίζουν μόνο το NTC.

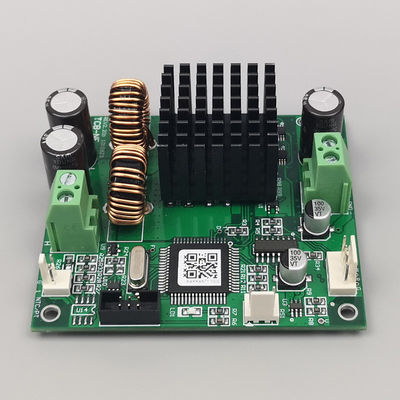

1Λεπτομέρειες STXF-TCB-NE-AH:

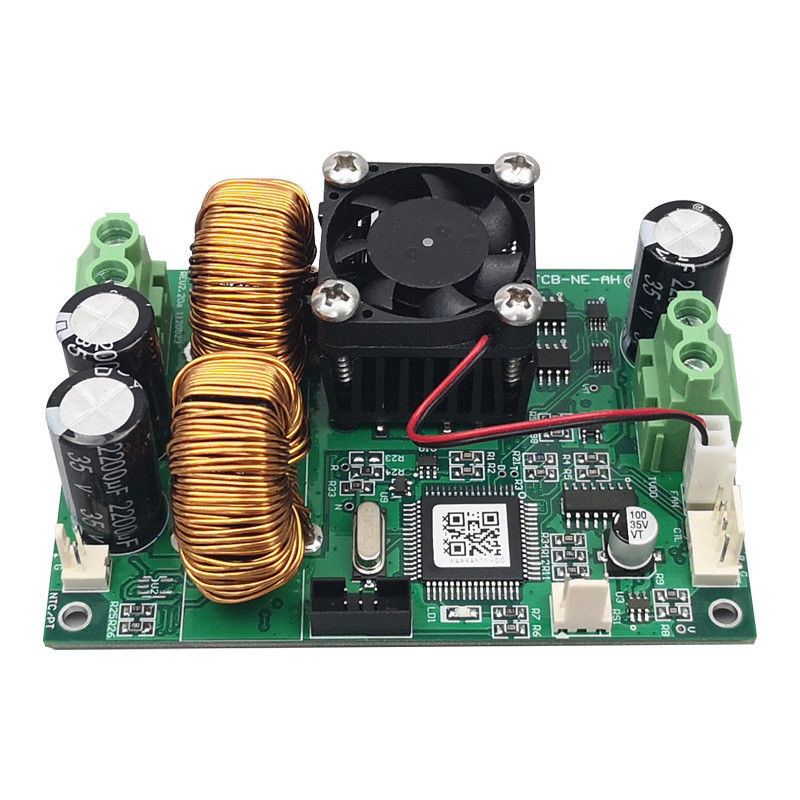

Το STXF-TCB-NE-AH είναι μια πλακέτα ελέγχου θερμοκρασίας για ημιαγωγικά τσιπ ψύξης (γνωστά και ως θερμοηλεκτρικά ψυκτικά TEC), η οποία περιέχει πλήρη έλεγχο PID.και η ακρίβεια ελέγχου της θερμοκρασίας μπορεί να φτάσει το 0Η συσκευή αυτή υποστηρίζει τον πιο συχνά χρησιμοποιούμενο αισθητήρα θερμοκρασίας NTC 10k, η TEC μπορεί να έχει πολλαπλές διαμορφώσεις και η παροχή ενέργειας είναι παροχή ενέργειας συνεχούς ρεύματος.Αυτή η πλακέτα είναι η υψηλή έκδοση ισχύος του STXF-TCB-NEΕίναι κατάλληλο για υψηλής ισχύος και υψηλής ακρίβειας έλεγχο θερμοκρασίας, όπως LD υψηλής ισχύος.

Χαρακτηριστικά:

• Αλγόριθμος ελέγχου PID
• Υψηλή ακρίβεια, μέχρι 0,01 βαθμούς
• Ευρύ φάσμα τάσης TEC: 2~24V
• Μεγάλο εύρος TEC ρεύματος: ονομαστική ισχύς 18A (εάν η τάση τροφοδοσίας είναι μικρότερη ή ίση με 12V, το ρεύμα μπορεί να φθάσει τις 24A)
• Δίδυμος έλεγχος, υποστήριξη θέρμανσης και ψύξης
• Η διαμόρφωση TEC είναι ευέλικτη
• Μπορεί να ρυθμίσει και να ανιχνεύσει τη θερμοκρασία μέσω της σειριακής θύρας (πρωτόκολλο κώδικα ASCII, υποστηρίζει τον υπολογιστή με το δικό του υπερ-ερματικό, ο καθένας μπορεί να το χρησιμοποιήσει)
• Έχει συναγερμό, έτοιμο σήμα εξόδου, και κλειστό σήμα εισόδου TEC
• Τρόπος ελέγχου: συνεχής τάση

Εφαρμογές:

• Σύστημα ελέγχου θερμοκρασίας με TEC (ημιαγωγός ψύκτη, θερμοηλεκτρικός ψύκτης) ως στοιχείο ελέγχου θερμοκρασίας
• Διορθωτικό για τον έλεγχο της θερμοκρασίας των διόδων λέιζερ
• Κατάλληλο για διάφορους τομείς όπως βιομηχανία και οικιακές συσκευές
• Βιολογικός, ιατρικός, PCR έλεγχος θερμοκρασίας κλπ.

Βασικές τεχνικές παραμέτρους:

• τάση τροφοδοσίας πίνακα: 7,5- 27V (συστήνονται τυποποιημένες τάσεις όπως 7,5/12/15/24, η ονομαστική τάση TEC είναι κατά προτίμηση ίση ή ελαφρώς μεγαλύτερη από την τάση τροφοδοσίας,εάν η ονομαστική τάση TEC είναι μικρότερη από την τάση τροφοδοσίας, μπορείτε επίσης να ορίσετε τη μέγιστη αναλογία εξόδου)
• ρεύμα τροφοδοσίας πίνακα: καθορίζεται από την πραγματική μέγιστη ισχύ του TEC
• Τετάρτη, 1η Ιανουαρίου 2019
• Σήμερα TEC: ονομαστική ισχύς 18A (Εάν η τάση τροφοδοσίας είναι μικρότερη ή ίση με 12V, το ρεύμα μπορεί να φθάσει τις 24A)
• αισθητήρας ελέγχου θερμοκρασίας: 10k NTC (προεπιλεγμένη τιμή B είναι 3950, η πραγματική τιμή B δεν περιορίζεται, επηρεάζει μόνο την απόλυτη θερμοκρασία, όχι τη σχετική θερμοκρασία,ουσιαστικά χωρίς νόημα για τον έλεγχο της θερμοκρασίας), PT100 προαιρετικό
• Ακριβότητα ελέγχου θερμοκρασίας: 0,01°
• Ακρίβεια ρύθμισης θερμοκρασίας: 0,01°
• Πεδίο μέτρησης ελέγχου θερμοκρασίας της έκδοσης NTC: -60 - +170 βαθμοί
• Περιοχή θερμοκρασίας ελέγχου της έκδοσης NTC: -20 - +100 βαθμοί
• Πεδίο μέτρησης ελέγχου θερμοκρασίας PT100/PT1000: -60 - +212 βαθμοί
• Περιοχή θερμοκρασίας ελέγχου PT100/PT1000: -50 - +200 βαθμοί
• Η προεπιλεγμένη εργοστασιακή θερμοκρασία: 25° ή καθορισμένη από τον χρήστη
• Εργασιακή θερμοκρασία περιβάλλοντος: -40 έως +45 βαθμοί
• Θερμοκρασία περιβάλλοντος αποθήκευσης: -40 έως +60 βαθμούς
• Η υγρασία του περιβάλλοντος εργασίας: 0-95%
• Διαστάσεις: 65mm*95mm, ύψος: 35mm

Πληροφορίες παραγγελίας:

• Ονομασία προϊόντος: πίνακας ελέγχου θερμοκρασίας
• Πρότυπο προϊόντος: STXF-TCB-NE-AH/-X
• -X: Προαιρετικός ανιχνευτής PT100 ή PT1000, η παράλειψη του -X σημαίνει ότι ο ανιχνευτής NTC υποστηρίζεται από προεπιλογή
• Για παράδειγμα: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Μέθοδος ελέγχου:

Η επιφάνεια χρησιμοποιεί σειριακή επικοινωνία για την τροποποίηση και παρακολούθηση των πληροφοριών.

• Η μονάδα εμφάνισης ελέγχου θερμοκρασίας που κατασκευάστηκε από εμάς, όπως STXF-DISP-TCB (συνδέστε την σειριακή θύρα της πλακέτας ελέγχου θερμοκρασίας στην οθόνη εμφάνισης)
• Το λογισμικό του PC μας STXF-TCBMate (συνδέστε την σειριακή θύρα του πίνακα ελέγχου θερμοκρασίας στον υπολογιστή)
• Χρησιμοποιήστε απευθείας την σειριακή θύρα για να εκδώσετε έλεγχο εντολών (χρησιμοποιώντας έναν μικροελεγκτή ή έναν υπολογιστή)

2. Συγγενικά προϊόντα και αξεσουάρ για πίνακα ελέγχου θερμοκρασίας:

Λεπτομέρειες του πίνακα εμφάνισης ελέγχου θερμοκρασίας STXF-DISP-TCB ((DW):

Η πλακέτα εμφάνισης ελέγχου θερμοκρασίας STXF-DISP-TCB(DW υποστηρίζει STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA και άλλες πλακέτες ελέγχου θερμοκρασίας.Η τιμή θερμοκρασίας και διάφορες σχετικές παραμέτρους μπορούν να ρυθμιστούν μέσω του πίνακα εμφάνισης ελέγχου θερμοκρασίαςΤο πίνακα απεικόνισης ελέγχου θερμοκρασίας μπορεί να χρησιμοποιηθεί ως εργαλείο ρύθμισης για το πίνακα ελέγχου θερμοκρασίας,ή μπορεί να τοποθετηθεί απευθείας στο πάνελ ως διεπαφή παρακολούθησης του πίνακα ελέγχου θερμοκρασίας.
