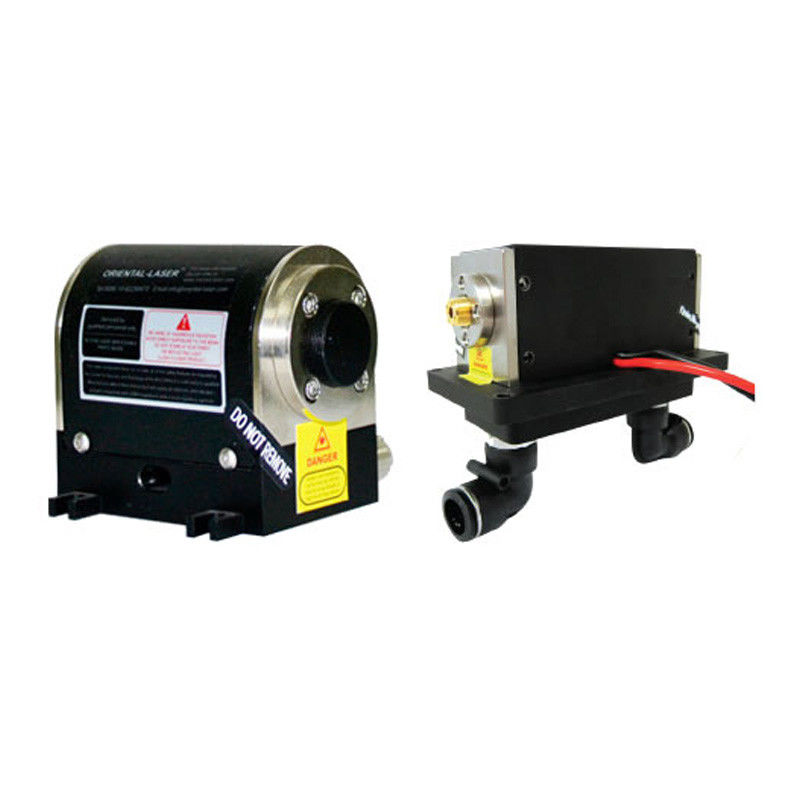

CW 1064nm Μονάδα αντλίας διόδων λέιζερ DPSS και ράβδοι / στοίβες λέιζερ διόδου

Σειρά STO Μονάδες λέιζερ διόδου DPSS και ράβδοι/στοίβες διόδων

1. CW 1064nm Diode Pump Laser Modules & Drivers

Ο τρόπος λειτουργίας των μονάδων απολαβής είναι CW ή QCW.Η μονάδα QCW περιλαμβάνει επίσης μονάδα ψύξης αγωγιμότητας και μονάδα ψύξης νερού.Η μέγιστη ισχύς της μονάδας CW της σειράς STO είναι 450W.Πολύ ισχυρή μονάδα μπορεί επίσης να προσαρμοστεί κατόπιν αιτήματος.Τυπικές εφαρμογές είναι ενισχυτές λέιζερ για λέιζερ MOPA νανοδευτερόλεπτο και picosecond, μονάδες απολαβής για αντηχεία ασταθούς ταλαντωτή, αντλία CW, λέιζερ 532nm, ns q-switched και λέιζερ LIDAR.

Εφαρμογές:

• Κοπή λέιζερ μεταλλικής πλάκας, έως 12mm

• Μεταλλική & μη μεταλλική σήμανση & χάραξη

• Συγκόλληση μετάλλων & πλαστικών, καθαρισμός με λέιζερ

• Χάραξη PCB, κεραμικών και ηλιακών κυψελών % κοπή

• Εργαστηριακές και ιατρικές εφαρμογές

Ορισμός Αριθμών Ανταλλακτικών: STO-XX-C-AxBB-SS-HH

• XX: μέση ισχύς λέιζερ εξόδου

• C: τα ανταλλακτικά μοντέλα ράβδων όπως H ή E

• AxBB: διάσταση της ράβδου Nd:YAG.Α είναι η διάμετρος και ΒΒ το μήκος.

• SS: η δομή του μπλοκ υδρόψυξης όπως CX (πλάγια), XX (κάτω), XB (κάτω με πλάκα) και XG (κάτω με ακροφύσιο)

• HH: το ύψος του οπτικού άξονα.

Σημείωση: Το τυπικό ντόπινγκ Nd:YAG για τη μονάδα λέιζερ της σειράς STO CW DPSS είναι 0,6% και άλλα επίπεδα ντόπινγκ (0,6%-1,1%) μπορούν να προσαρμοστούν.Η ισχύς εξόδου μετριέται με κανονικό μήκος κοιλότητας 300 mm με επίπεδο-επίπεδο ή κοίλο-επίπεδο αντηχείο.Η αναμενόμενη διάρκεια ζωής είναι 10.000 ώρες και η εγγύηση είναι 12 μήνες από την ημερομηνία παράδοσης.

STO Series, CW Laser Diode Power Supply (Diode Driver)

2. Μονάδες αντλίας λέιζερ QCW/Pulsed Diode

Εφαρμογές:

• Άμεσες εφαρμογές της βιομηχανίας

• Ως ταλαντωτής λέιζερ ή σπόρος λέιζερ

• Ως ενισχυτές λέιζερ

• Για να αποκτήσετε υψηλή ισχύ αιχμής με το διακόπτη Q

• Άλλες εργαστηριακές και ιατρικές εφαρμογές

• Αποστασιόμετρο λέιζερ υψηλού ρυθμού επανάληψης

• Στρατιωτικές εφαρμογές υψηλής ενέργειας παλμών

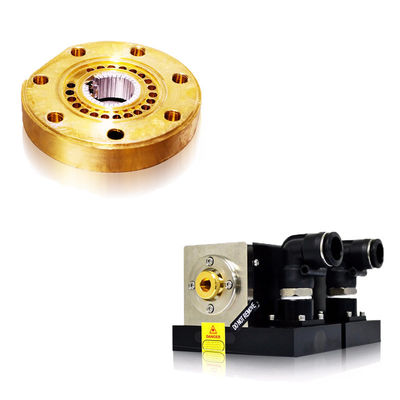

(1) Μονάδες αντλίας λέιζερ διόδου επιπέδου mJ

Παρατήρηση: (1) Προσαρμοσμένες μονάδες QCW στοίβας/επίπεδης συστοιχίας/τελικής άντλησης σε διάφορα σχήματα, όπως τόξο και δακτυλιοειδές, διαθέσιμες κατόπιν αιτήματος.(2) Το επίπεδο ντόπινγκ του Nd:YAG μπορεί να προσαρμοστεί από 0,6% έως 1,1%.Η ενέργεια παλμού που αναφέρεται παραπάνω μετράται στα 200μs/100Hz στα 1064nm.Οι τυπικές μονάδες QCW έχουν σχεδιαστεί με κύκλο λειτουργίας 5% £ και οι μονάδες κύκλου υψηλότερης λειτουργίας πρέπει να προσαρμοστούν.Το μικρό κέρδος σήματος μπορεί να διαφέρει ανάλογα με τα διαφορετικά σχέδια.

(2) Μονάδες λέιζερ επιπέδου Joule QCW/Pulsed DPSS

Παρατήρηση: οι παραπάνω μονάδες QCW οδηγούνται συνήθως από μια ομάδα οδηγών διόδων λέιζερ QCW συγχρονισμένα και η τάση λειτουργίας είναι το άθροισμα αυτών των τάσεων.Η ενέργεια παλμού που αναφέρεται παραπάνω μετράται στα 200μs/20Hz στα 1064nm.Οι τυπικές μονάδες QCW έχουν σχεδιαστεί με κύκλο λειτουργίας ≤2%.Προσαρμοσμένες ενότητες διαθέσιμες κατόπιν αιτήματος.

(3) Ορισμός του αριθμού ανταλλακτικού: STO-TT-PW-CC-NN-PB-SS-AxBB

• TT: επίπεδο ενέργειας όπως GQ (μονάδες επιπέδου mJ στα 250us) και JQ (μονάδες επιπέδου J στα 250us)

• PW: συνολική μέγιστη ισχύς άντλησης σε W

• CC: μέθοδος ψύξης όπως W (υδρόψυξη) και C (αγώγιμη ψύξη)

• NN: αριθμός ράβδων

• PB: μέγιστη ισχύς ανά μπάρα, όπως 100W ή 200W

• SS: Δομή των μονάδων όπως H (γραμμικός πίνακας), A (τόξο) , C (κυκλική).Για παράδειγμα, το H34 είναι γραμμικός πίνακας 3x4, το 1P είναι μία γραμμή σε κάθε κελί, το 4A6 σημαίνει ότι υπάρχουν 4 τόξα και υπάρχουν 6 ράβδοι σε κάθε τόξο,

• AxBB: μέγεθος ράβδου.A είναι η διάμετρος και BB το μήκος σε mm.

3. Υπηρεσίες και Συντήρηση Μονάδων Διόδων Άλλων Εμπορικών Σημάτων

Είμαστε επίσης σε θέση να παρέχουμε υπηρεσίες επισκευής και ανακαίνισης διόδων λέιζερ για διάφορες μονάδες αντλίας λέιζερ από διάφορους κατασκευαστές σε όλο τον κόσμο.Οι έμπειροι μηχανικοί μας είναι σε θέση να τα επισκευάσουν και να παρέχουν υπηρεσίες μετά την πώληση, συμπεριλαμβανομένων:

• Κεφαλές λέιζερ με αντλία διόδων της Rofin

• Κεφαλές λέιζερ με αντλία διόδων LEE Laser

• Κεφαλές λέιζερ με αντλία διόδων της FOBA

• Οι κεφαλές λέιζερ της Northrop Grumman (Cutting Edge Optronics, CEO Laser), συμπεριλαμβανομένων των RB, RE και άλλων σειρών.

• Κομμάτι λαβής αποτρίχωσης με λέιζερ Almalaser Soprano & ICE

• Κομμάτι λαβής αποτρίχωσης λέιζερ διόδου Syneron Elaser& Elase

• Στοίβα διόδων λέιζερ Jenoptik

• Η στοίβα διόδων λέιζερ του Dilas

• Άλλες κεφαλές λέιζερ DPSS από τη NEC κ.λπ

Παρακαλούμε επικοινωνήστε μαζί μας για περισσότερες πληροφορίες.Σημείωση: Northrop Grumman, Cutting Edge Optronics, CEO Laser, Rofin, FOBA, Han's Laser, Jenoptik, Dilas, NEC, Almalasers, Soprano, Soprano ICE, Elaser, Elase είναι τα εμπορικά τους σήματα που ανήκουν στις παραπάνω εταιρείες.
