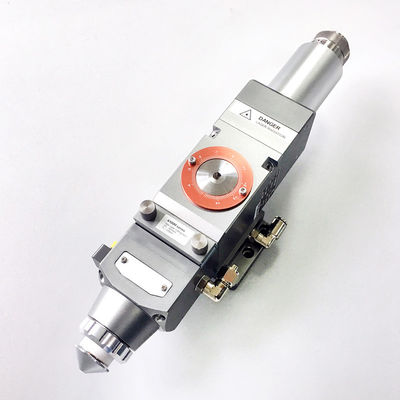

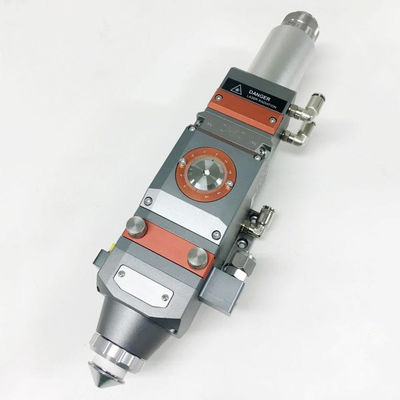

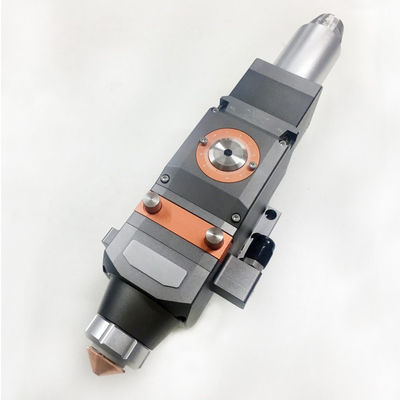

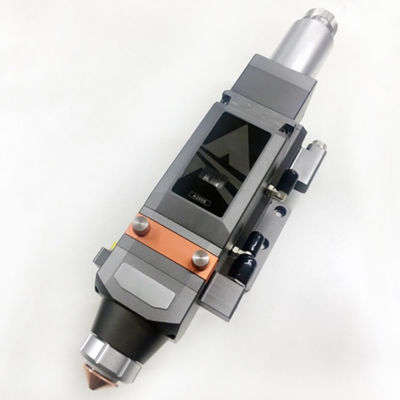

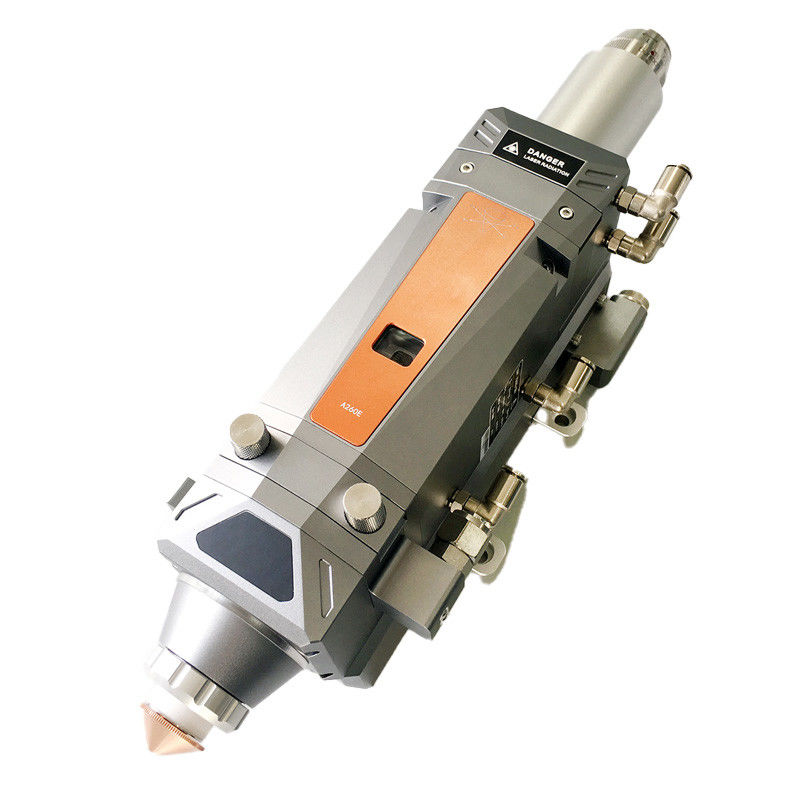

| Λιμάνι |
Λειτουργία |
Παρατήρηση |
| Είσοδος ισχύος |
+24V |
Είσοδος DC24V + τέλος |
24V/10A DC.Συνιστάται η χρήση τροφοδοτικού DC 24V/10A |
| PG |
προστατευτικό έδαφος |
| 0V |
Είσοδος DC - άκρο, ισχύς GND |
| Είσοδος ορίου άξονα |
X+ |
Η θετική είσοδος ορίου του άξονα X, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική. |
Είσοδος ορίου άξονα X |
| X0 |
Το σήμα προέλευσης του άξονα X, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματικό. |
| Χ- |
Η είσοδος αρνητικού ορίου του άξονα X, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική. |
| 0V |
Θύρα COM οριακού σήματος GND, X Axis |
| Υ+ |
Η είσοδος θετικού ορίου του άξονα Y, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική. |
Είσοδος ορίου του άξονα Y |
| Υ0 |
Το σήμα προέλευσης του άξονα Y, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματικό.Η είσοδος αρνητικού ορίου του άξονα YY, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική.0V GND, θύρα COM οριακού σήματος άξονα Y |
| Υ- |
Το σήμα προέλευσης του άξονα Y, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματικό.Η είσοδος αρνητικού ορίου του άξονα YY, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική.0V GND, θύρα COM οριακού σήματος άξονα Y |
| 0V |
Το σήμα προέλευσης του άξονα Y, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματικό.Η είσοδος αρνητικού ορίου του άξονα YY, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική.0V GND, θύρα COM οριακού σήματος άξονα Y |
| Ζ+ |
Είσοδος θετικού ορίου του άξονα Z, ειδική σήμα, χαμηλού επιπέδου διάδοση είναι
αποτελεσματικός.
|
Z Είσοδος άξονα (αναμονής). |
| Ζ0 |
Το σήμα προέλευσης του άξονα Z, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματικά. |
| Ζ- |
Η είσοδος αρνητικού ορίου του άξονα Z, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική. |
| 0v |
GND, θύρα COM οριακού σήματος άξονα Z |
| W+ |
Η είσοδος θετικού ορίου του άξονα W, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική. |
Είσοδος άξονα W (Άξονας περιστροφής / αναμονής). |
| W0 |
Σήμα προέλευσης του άξονα W, W |
| Δ- |
Η είσοδος αρνητικού ορίου του άξονα W, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική. |
| 0v |
GND, θύρα COM οριακού σήματος άξονα W |
| Οι θύρες ελέγχου της Axis |
Χ |
Σήμα ελέγχου του άξονα X |
DB15 θηλυκό |
| Υ1 |
Σήμα ελέγχου του άξονα Y1 |
|
| Υ2(Ζ) |
Σήμα ελέγχου του άξονα Y2(Z). |
Εάν το Y Axis έχει ρυθμιστεί ως λειτουργία διπλής κίνησης, είναι Y2Axis.εάν το Y Axis έχει ρυθμιστεί ως λειτουργία μονής μετάδοσης κίνησης, είναι η θύρα ελέγχου του άξονα Z (αναμονή). |
| W |
Σήμα ελέγχου του άξονα W |
Άξονας περιστροφής (αναμονή) |
| Γενικές προσαρμοσμένες εξόδους |
DO1 |
Θύρα γενικής εξόδου DO1 |
Η λειτουργία της θύρας εξόδου μπορεί να ρυθμιστεί αυθαίρετα από λογισμικό.Η θύρα παθητικής εξόδου έχει την ίδια έξοδο TTL με τη θύρα COM. |
| DO2 |
Θύρα γενικής εξόδου DO2 |
| COM1 |
θύρα COM γενικής εξόδου |
| DO3 |
Θύρα γενικής εξόδου DO3 |
| DO4 |
Θύρα γενικής εξόδου DO4 |
| DO5 |
Θύρα γενικής εξόδου DO5 |
| DO6 |
Θύρα γενικής εξόδου DO6 |
| COM2 |
θύρα COM γενικής εξόδου |
| DO7 |
Θύρα γενικής εξόδου DO7 |
| DO8 |
Θύρα γενικής εξόδου DO8 |
| DO9 |
DO9 γενική θύρα εξόδου |
| DO10 |
Θύρα γενικής εξόδου DO10 |
| COM3 |
Γενική έξοδος θύρα COM |
| DO11 |
Θύρα γενικής εξόδου DO11 |
| DO12 |
Θύρα γενικής εξόδου DO12 |
| Έξοδος θυρίστορ |
DO13 |
Θύρα εξόδου θυρίστορ DO13 |
Έξοδος DCV: 24V, ρεύμα κίνησης: 1A |
| DO14 |
Θύρα εξόδου θυρίστορ DO14 |
| COM4 |
Θύρα COM εξόδου Thyristor |
| DO15 |
Θύρα εξόδου θυρίστορ DO15 |
| DO16 |
Θύρα εξόδου θυρίστορ DO16 |
| Έξοδος ισχύος |
24Α |
Η πρώτη έξοδος DC24V +end |
Μπορεί να χρησιμοποιηθεί ως οριακός διακόπτης του Axis/η θύρα γενικής εξόδου μπορεί να παρέχει τυπικό TTL |
| 24Β |
Η 2η έξοδος DC24V +end |
| 0V |
Το GND για έξοδο DC24V |
| Έξοδος PWM |
Ρ+ |
Έξοδος σήματος PWM + τέλος |
Το TTL της εξόδου PWM είναι 24V/5, το οποίο μπορεί να διαμορφωθεί από τον βραχυκυκλωτήρα που βρίσκεται κοντά. |
| Π- |
Έξοδος σήματος PWM - τέλος |
| Αναλογική έξοδος |
AO1+ |
Θύρα αναλογικής εξόδου +end |
Η τάση της αναλογικής εξόδου είναι από 0V έως 10V, η οποία μπορεί να διαμορφωθεί από λογισμικό. |
| ΑΓ |
Το GND για αναλογική έξοδο |
| AO2+ |
Αναλογική θύρα εξόδου +end |
| Όλα συμπεριλαμβάνονται |
Αναλογική είσοδος |
| Γενική εισαγωγή |
DI1 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| DI2 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| DI3 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| DI4 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| DI5 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| DI6 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| DI7 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| DI8 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| DI9 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| DI10 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| DI11 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| DI12 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| DI13 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| DI14 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| DI15 |
γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) |
|
| 0V |
Δημόσια θύρα εισόδου σήματος |
|
| Ethernet |
1Χ |
Βιομηχανική διεπαφή Ethernet |
Αυτές οι τέσσερις θύρες μπορούν να ρυθμιστούν αυθαίρετα |
| 2Χ |
Βιομηχανική διεπαφή Ethernet |
| 3Χ |
Βιομηχανική διεπαφή Ethernet |
| 4Χ |
Βιομηχανική διεπαφή Ethernet |
| Γενική σειριακή θύρα |
RS232 |
Σειριακή θύρα RS232 |
Μπορεί να συνδεθεί με λέιζερ |
