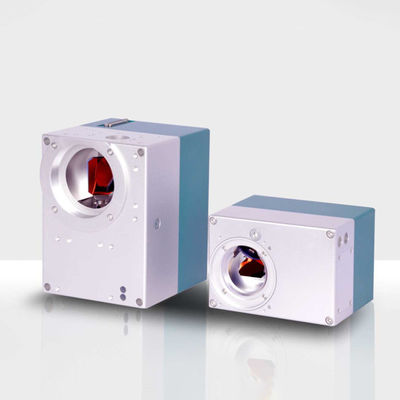

2D 3D Marking Head Scanning Systems / Post Scanning Systems

περιγραφή
Υψηλό φως:

2D 3D Marking Head

,

3D Marking Head Scanning Systems

Συστήματα σάρωσης κεφαλής 2D τρισδιάστατης σήμανσης, Συστήματα μετά τη σάρωση

Δισδιάστατες κεφαλές σήμανσης

Αριθμός ανταλλακτικού Μέγιστη.είσοδος διά.mm Ελεγχος Τροφοδοτικό DC, V Διάσταση ΜxΠxΥ,mm
LSRM-xxxx-10-A10 10 XY2-100 15 114x97x94
LSRM-xxxx-10-Q10 10 XY2-100 15 114x97x94
LSRM-xxxx-12-Q12 12 XY2-100 15 114x97x94
LSRM-xxxx-14-Q14 14 XY2-100 15 134x109x107
LSRM-xxxx-20-Q20 20 XY2-100 15 170x150x140
LSRM-xxxx-30-Q30 30 XY2-100 15 195x150x165
LSRM-xxxx-50-Q50 50 XY2-100 15 246x202x168

Τρισδιάστατες κεφαλές σήμανσης

Αριθμός ανταλλακτικού Μέγιστο διάμετρο εισόδου.mm Ελεγχος Τροφοδοτικό DC, V Διάσταση
ΜxΠxΥ, mm
LSRM-1064-6-QPT 6 XY2-100 15 254x97x105
LSRM-1064-7.2-QPT 7.2 XY2-100 15 254x97x105
LSRM-1064-8.4-QPT 8.4 XY2-100 15 254x97x105
LSRM-532-3.3-QPT 3.3 XY2-100 15 274x109x116
LSRM-532-4-QPT 4 XY2-100 15 274x109x116
LSRM-532-4,6-QPT 4.6 XY2-100 15 274x109x116
LSRM-xxxx-QP20   XY2-100 15 350x140x188
LSRM-xxxx-QP30   XY2-100 15 400x155x194

Δισδιάστατες κεφαλές σήμανσης (Scanheads)

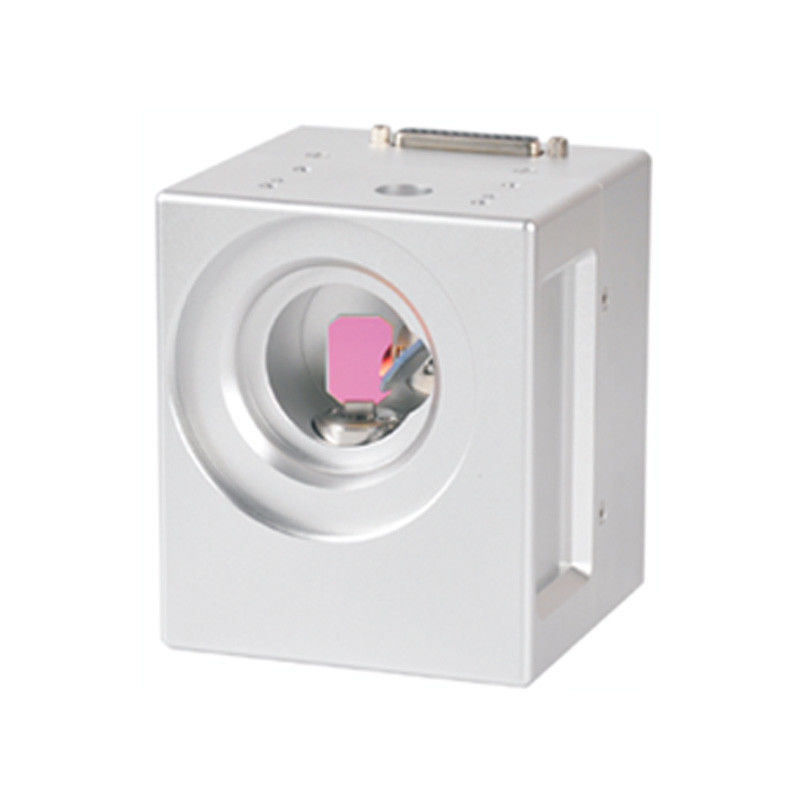

1. Συστήματα σάρωσης 2D σειράς LSRM-A

Η σειρά LSRM-A είναι ένα πλήρως ψηφιακό σύστημα γαλβανομέτρου 2D.Το ενσωματωμένο σύστημα ελέγχου εγγυάται τη λειτουργία σερβοβρόχου.Είναι συμπαγές, σταθερό και οικονομικό.Είναι η βασική έκδοση των κεφαλών σαρώματος της σειράς LSRM.Διατίθενται κάτοπτρα γενικών μηκών κύματος, όπως 1064nm, 532nm 355nm, 10,6um, κατάλληλα για σήμανση λέιζερ, μικροσκόπιο, διάτρηση, κοπή και κοπή κ.λπ.

Αριθμός ανταλλακτικού LSRM-xxxx-10-A10
Ανοιγμα 10 mm
Μετατόπιση δοκού 13 χιλιοστά
Χρόνος σφάλματος παρακολούθησης 220 us
Μετατόπιση όφσετ 50 ουράντ/Κ
Κέρδος drift 75 ppm/K
Βήμα χρόνου απόκρισης
1% της πλήρους κλίμακας 0,3 ms
10% της πλήρους κλίμακας 0,8 ms
Ταχύτητα σήμανσης (1) 2 m/s
Ταχύτητα τοποθέτησης 12 m/s
Ταχύτητα γραφής (2)
Καλής ποιότητας 500 cps
Υψηλή ποιότητα 450 cps
Επαναληψιμότητα < 22urad
Drift πάνω από 8 ώρες (Μετά από 30 λεπτά προθέρμανση) < 0,3 mrad
Τυπική γωνία σάρωσης 40 μοίρες
Διεπαφή (3) XY2-100 Βελτιωμένη
Θερμοκρασία λειτουργίας 25°C±10°
Απαιτήσεις ισχύος ±15V DC, 150W
Λειτουργία προγράμματος οδήγησης Ψηφιακό
Ανάλυση 16 bit
Μέγιστη ισχύς λέιζερ (4) 100W
Διάσταση 114x97x94mm
(1) με αντικειμενικό φακό F-Theta, f=160mm
(2) χαρακτήρες μονής διαδρομής ύψους 1mm
(3) XY2-100 Βελτιωμένη με ανατροφοδότηση κατάστασης
(4) Ο καθρέφτης των 1064nm μπορεί να αντέξει τη μέγιστη ισχύ λέιζερ

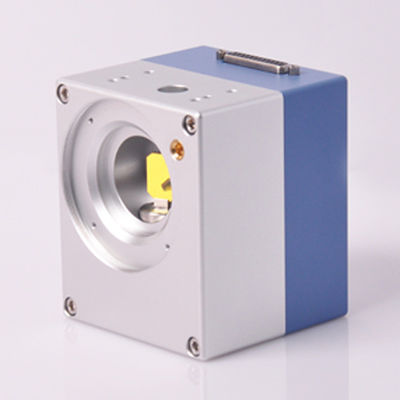

2. Συστήματα σάρωσης 2D σειράς LSRM-Q

Η σειρά LSRM-Q είναι πλήρως ψηφιακό σύστημα 2D γαλβανομέτρου.Το σύστημα λειτουργεί με βάση την ενσωματωμένη πλατφόρμα.Είναι συμπαγές, σταθερό και υψηλής ποιότητας.Πιο γρήγορη και ακρίβεια.Η μετατόπιση μετατόπισης και η μετατόπιση κέρδους είναι πολύ χαμηλές.Κάτοπτρα τυπικών μηκών κύματος λέιζερ είναι διαθέσιμα και βελτιστοποιημένα για αδράνεια και ακαμψία.Κατάλληλο για υψηλές εφαρμογές όπως ξύσιμο ITO, μικροεπεξεργασία λέιζερ κ.λπ.

  LSRM-xxxx-10-Q10 LSRM-xxxx-12-Q12 LSRM-xxxx-14-Q14
Ανοιγμα 10 mm 12 mm 14 χιλιοστά
Μετατόπιση δοκού 13 χιλιοστά 14,5 χλστ 18,1 χλστ
Χρόνος σφάλματος παρακολούθησης 120 us 160 us 160 us
Βάρος 2,05 κιλά 2,05 κιλά 2,85 κιλά
Μετατόπιση όφσετ 30urad/K 30urad/K 30urad/K
Κέρδος drift 50 ppm/K 50 ppm/K 50 ppm/K
Βήμα χρόνου απόκρισης
1% της πλήρους κλίμακας 0,3 ms 0,3 ms 0,5 ms
10% της πλήρους κλίμακας 0,8 ms 0,8 ms 1 ms
Ταχύτητα σήμανσης (1) 2,5 m/s 2 m/s 2 m/s
Ταχύτητα τοποθέτησης 15 m/s 11 m/s 8 m/s
Ταχύτητα γραφής (2)
Καλής ποιότητας 800cps 660 cps 660 cps
Υψηλή ποιότητα 500 cps 410 cps 410 cps
Επαναληψιμότητα < 15 ουράντ < 15 ουράντ < 15 ουράντ
Drift πάνω από 8 ώρες (Μετά από 30 λεπτά προθέρμανση) < 0,1 mrad < 0,1 mrad < 0,1 mrad
Τυπική γωνία σάρωσης 40 μοίρες 40 μοίρες 40 μοίρες
Διεπαφή (3) XY2-100/SL2-100 XY2-100/SL2-100 XY2-100/SL2-100
Θερμοκρασία λειτουργίας 25°C±10° 25°C±10° 25°C±10°
Απαιτήσεις ισχύος ±15V DC, 150W ±15V DC, 150W ±15V DC, 150W
Λειτουργία προγράμματος οδήγησης Ψηφιακό Ψηφιακό Ψηφιακό
Ανάλυση 16 bit 16 bit 16 bit
Μέγιστη ισχύς λέιζερ (4) 200W 300W 400W
Διάσταση 114x97x94mm 114x97x94mm 134x109x107mm
(1) με αντικειμενικό φακό F-Theta, f=160mm
(2) χαρακτήρες μονής διαδρομής ύψους 1mm
(3) XY2-100-EH με ανατροφοδότηση κατάστασης για αλλαγή χωρίς προειδοποίηση
(4) Ο καθρέφτης των 1064nm μπορεί να αντέξει τη μέγιστη ισχύ λέιζερ, με ψύξη αέρα

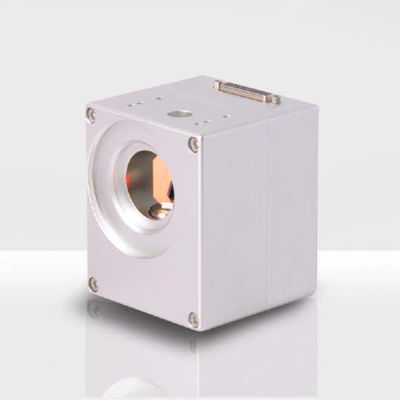

3. Κεφαλές σήμανσης LSRM-Q20/30 2D

Η σειρά LSRM-Q είναι πλήρως ψηφιακό σύστημα 2D γαλβανομέτρου.Το σύστημα λειτουργεί με βάση την ενσωματωμένη πλατφόρμα.Είναι συμπαγές, σταθερό και υψηλής ποιότητας.Πιο γρήγορη και ακρίβεια.Η μετατόπιση μετατόπισης και η μετατόπιση κέρδους είναι πολύ χαμηλές.Κάτοπτρα τυπικών μηκών κύματος λέιζερ είναι διαθέσιμα και βελτιστοποιημένα για αδράνεια και ακαμψία.Κατάλληλο για εφαρμογές υψηλής τεχνολογίας όπως ξύσιμο ITO, μικροεπεξεργασία λέιζερ κ.λπ. Προστέθηκε λειτουργία ψύξης νερού και αέρα για τη βελτίωση της σταθερότητας του συστήματος.

(Όλες οι γωνίες είναι σε οπτικές μοίρες)

  LSRM-xxxx-20-Q20 LSRM-xxxx-30-Q30 LSRM-xxxx-50-Q50
Ανοιγμα 20 χιλιοστά 30 χλστ 50 χλστ
Μετατόπιση δοκού 26,5 χλστ 36 χιλιοστά 55 mm
Χρόνος σφάλματος παρακολούθησης 360us 550 us 1,8 ms
Βάρος 4,9 κιλά 6,5 κιλά 7,5 κιλά
Μετατόπιση όφσετ 30urad/K 30urad/K 30urad/K
Κέρδος drift 50 ppm/K 50 ppm/K 50 ppm/K
Βήμα χρόνου απόκρισης
1% της πλήρους κλίμακας 0,83 ms 3,04 ms -
10% της πλήρους κλίμακας 1,34 ms 6,29 ms -
Ταχύτητα σήμανσης 1 m/s 0,7 m/s 0,3 m/s
Ταχύτητα τοποθέτησης 6 m/s 3 m/s 1,2 m/s
Ταχύτητα γραφής
Καλή ποιότητα (1) 320 cps 220 cps -
Υψηλή ποιότητα (2) 210 cps 150 cps -
Επαναληψιμότητα <15 ουράντ < 15 ουράντ < 15 ουράντ
Drift πάνω από 8 ώρες (Μετά από 30 λεπτά προθέρμανση) < 0,1 mrad < 0,1 mrad < 0,1 mrad
Τυπική γωνία σάρωσης 40 μοίρες 40 μοίρες 40 μοίρες
Διεπαφή XY2-100/SL2-100 XY2-100/SL2-100 XY2-100/SL2-100
Θερμοκρασία λειτουργίας 25°±10° 25°±10° 25°±10°
Απαιτήσεις ισχύος ±15V DC, 150W ±15V DC, 150W ±15V DC, 150W
Λειτουργία προγράμματος οδήγησης Ψηφιακό Ψηφιακό Ψηφιακό
Ανάλυση 16 bit 16 bit 16 bit
Μέγιστη ισχύς λέιζερ (3) 1500W 3500W 6000w
Διάσταση 170x140x130mm 195x153x150mm 260x220x170mm

(1) με αντικειμενικό φακό F-Theta, f=160mm
(2) χαρακτήρες μονής διαδρομής ύψους 1mm
(3) XY2-100-EH με ανατροφοδότηση κατάστασης για αλλαγή χωρίς προειδοποίηση
(4) Ο καθρέφτης των 1064nm μπορεί να αντέξει τη μέγιστη ισχύ λέιζερ στην ψύξη αέρα

Τρισδιάστατες κεφαλές σήμανσης (Scanheads)

Αριθμός ανταλλακτικού Μέγιστο διάμετρο εισόδου.mm Ελεγχος Τροφοδοτικό DC, V Διάσταση
ΜxΠxΥ, mm
LSRM-1064-6-QPT 6 XY2-100 15 254x97x105
LSRM-1064-7.2-QPT 7.2 XY2-100 15 254x97x105
LSRM-1064-8.4-QPT 8.4 XY2-100 15 254x97x105
LSRM-532-3.3-QPT 3.3 XY2-100 15 274x109x116
LSRM-532-4-QPT 4 XY2-100 15 274x109x116
LSRM-532-4,6-QPT 4.6 XY2-100 15 274x109x116
LSRM-xxxx-QP20   XY2-100 15 350x140x188
LSRM-xxxx-QP30   XY2-100 15 400x155x194

1. Συστήματα μετα-σάρωσης σειράς LSRM-QPT

(Ανατρέξτε στα φύλλα δεδομένων LSRM-Q για κεφαλές σήμανσης 2D)

Αυτή η λύση περιλαμβάνει ένα σύστημα 2D galvoscanner Series LSRM-Q, μια μονάδα δυναμικής εστίασης Proton Series, φακό F-theta και έναν ελεγκτή συστήματος galvo LSRM-UMC4.Χρησιμοποιεί την τεχνολογία μετα-αντικειμενικής σάρωσης, ο όγκος εργασίας είναι περίπου 150*150*45 με τον φακό F-theta FL 210mm.Τα πλεονεκτήματα είναι η γρήγορη ταχύτητα σήμανσης, το μικρό εστιακό σημείο και η χαμηλή απώλεια ισχύος.

Τύπος λέιζερ Nd:YAG Nd:YAG διπλασιάστηκε
Μήκος κύματος 1064 nm 532 nm
Συντελεστής διαστολής δοκού 1,67 3
Διάφραγμα εισόδου 6mm/7,2mm/8,4mm 3,3mm/4mm/4,6mm
Σάρωσε τα ανοίγματα της κεφαλής 10/12/14 χλστ 10/12/14 χλστ
Εύρος εστίασης στην κατεύθυνση Z ±22,5 mm (1) ±2,5 mm (2)
Χρόνος σφάλματος παρακολούθησης 700 us 700 us
Διάσταση 254x97x105mm 274x109x116mm
Παρατηρήσεις: (1) Η εστιακή απόσταση του φακού f-theta είναι 210 mm.(2) Η εστιακή απόσταση του φακού f-theta είναι 100mm.Όλες οι παραπάνω παράμετροι είναι θεωρητικές.

2. Συστήματα προ-σάρωσης σειράς LSRM-QP

(Ανατρέξτε στο φύλλο δεδομένων LSRM-Q10/12/14 για κεφαλές σήμανσης 2D)

Το σύστημα προ-σάρωσης 3D της σειράς LSRM-QP περιλαμβάνει ένα σύστημα σαρωτή 2D galvo LSRM-Q, μια μονάδα δυναμικής εστίασης σειρά Proton και έναν ελεγκτή LSRM-UMC4.Χρησιμοποιεί την τεχνολογία προ-αντικειμενικής σάρωσης για την υλοποίηση του μεγάλου πεδίου και της εφαρμογής λέιζερ 3D.Τα πλεονεκτήματά τους είναι η γρήγορη ταχύτητα σήμανσης, το μικρό εστιακό σημείο και η χαμηλή απώλεια ισχύος.

Παράδειγμα διαμόρφωσης λέιζερ CO2: LSRM-QP30

Πεδίο σάρωσης 600x600mm 800x800mm
Διάμετρος εστιακού σημείου 364 μμ 487 χμ
Απόσταση εργασίας 502 χλστ 777 χλστ
Ανάλυση 9 μμ 12 μμ

Παράδειγμα διαμόρφωσης λέιζερ Nd:YAG: (λ=1064nm) LSRM-QP20/30

Πεδίο σάρωσης 400x400mm 600x600mm 800x800mm
Διάμετρος εστιακού σημείου
QP-20 34 μμ 52 μμ
QP-30 - 36 μμ 48 μμ
Απόσταση εργασίας
QP-20 502 χλστ 777 χλστ
QP-30 - 777 χλστ 1051 χλστ
Ανάλυση 6 μμ 9 μμ 12 μμ

Παράδειγμα διαμόρφωσης λέιζερ UV: LSRM-Q14 + Proton

Πεδίο σάρωσης 400x400mm 600x600mm
Διάμετρος εστιακού σημείου 17 μμ 26 μμ
Απόσταση εργασίας 520 χλστ 795 χλστ
Ανάλυση 6 μμ 9 μμ
  • Όλες οι παραπάνω παράμετροι είναι θεωρητικές τιμές.

  • Απόσταση μεταξύ της άκρης της μονάδας εκτροπής και της επιφάνειας εργασίας.Αυτή η απόσταση εξαρτάται από το μοντέλο του προϊόντος και θα ποικίλλει ανάλογα με την αντίσταση λέιζερ και την αντικειμενική ανοχή.

  • Το πραγματικό μέγεθος σημείου και η ταχύτητα γραφής εξαρτώνται από το υλικό και την εφαρμογή.

STRM-CA: Προσαρμογέας CCD

2D 3D Marking Head Scanning Systems / Post Scanning Systems 0

Η παραδοσιακή μέθοδος διόρθωσης σαρωτή galvo έχει προτεραιότητα στη χειροκίνητη μέτρηση, η ακρίβεια είναι δύσκολο να εξασφαλιστεί, επηρεάζοντας έτσι την ποιότητα επεξεργασίας.Ο σαρωτής Galvo με μονάδα όρασης προσαρμογέα κάμερας μπορεί να βελτιώσει σημαντικά την ακρίβεια της βαθμονόμησης και να παρακολουθεί ταυτόχρονα τις επιφάνειες εργασίας.

Εγκατάσταση:

Ο προσαρμογέας της κάμερας είναι τοποθετημένος μεταξύ της εισόδου της δέσμης της κεφαλής σάρωσης και της φλάντζας λέιζερ.(βλ. Εικ. 1).

Αρχή λειτουργίας:

Το φως φωτισμού που ανακλάται από την επιφάνεια του κατεργαζόμενου τεμαχίου διέρχεται από αχρωματικό F-theta, σαρωτή galvo, διαχωριστή δέσμης, φακό CCD για να φτάσει στον αισθητήρα CCD.Προσαρμόστε τη θέση του διαχωριστή δέσμης για να αντισταθμίσετε το σφάλμα μηχανικής κατεργασίας και συναρμολόγησης για να εξασφαλίσετε την οπτική διαδρομή του λέιζερ και του ανακλώμενου φωτός ομοαξονικά.Κάντε το λέιζερ να συμπίπτει με το σημείο ανίχνευσης εικόνας CCD.

Πεδίο προβολής (FOV):

Το οπτικό πεδίο καθορίζεται από το μέγεθος του φωτοευαίσθητου στοιχείου του φακού, της κάμερας CCD, της κάμερας CCD μαζί.Για παράδειγμα, φακός 160 mm, μέγεθος επιφάνειας στόχου CCD ½ ", το οπτικό πεδίο είναι 10,4 mm * 8,3 mm (βλ. πίνακα)

Μήκος κύματος λέιζερ 1064 nm 532 nm
Πιλοτικό μήκος κύματος λέιζερ 635 nm 635 nm
Διάμετρος δοκού εισόδου 14 χιλιοστά 10 mm
Επίστρωση καθρέφτη κεφαλής σάρωσης 1064nm + 635nm 532nm + 635nm
Μέγεθος πεδίου επεξεργασίας 100 x 10 0 mm 100 x 100 mm
Μήκος κύματος παρατήρησης 1064nm / 635nm 532 nm / 635 nm
Στόχος κάμερας εστιακής απόστασης 102 χλστ 102 χλστ
Επίπεδος στόχος πεδίου 160 χλστ 210 χλστ 254 χιλιοστά 163 χιλιοστά
Μέγεθος πεδίου παρατήρησης 10,4x8,3mm 13,7x10,9mm 16,6x13,3mm 10,6 x 8,5 χλστ

Άλλες παράμετροι:

Διάμετρος δοκού εισόδου 14 χιλιοστά
Θερμοκρασία λειτουργίας 25℃ ±10℃
Μέγιστη.Μέγεθος τσιπ 95 %
Τύπος σύνδεσης κάμερας ≥1/2″
Βάρος (χωρίς κάμερα) C-mount
Μεταδοτικότητα λέιζερ ≈2,6 K g
Διάσταση περιγράμματος 115x112x215mm

2D 3D Marking Head Scanning Systems / Post Scanning Systems 1

Μέθοδος και βήματα συντονισμού ομοαξονικού προσαρμογέα CCD:

  1. Ρυθμίστε το ύψος του γαλβανόμετρου, βρείτε τη θέση εστίασης του γαλβανόμετρου.

  2. Σημειώστε το σταυρόνημα.

  3. Προσαρμόστε τον δακτύλιο εστίασης 4 (CW ή CCW), στην κάμερα που δείχνει καθαρή εικόνα.

  4. Βίδα ασφάλισης 5 για κλείδωμα του δακτυλίου εστίασης 4.

  5. Χαλαρώστε τη βίδα 7, CW ή CCW ρυθμιστικό δακτύλιο 6, για να κάνετε τον προσανατολισμό της εικόνας ίδιο με το σταυρόνημα.

  6. Βίδα ασφάλισης 7.

  7. Παρατηρήστε το σταυρόνημα εικόνας CCD και τη σημειωμένη θέση σταυρόνημα.Εάν τα δύο σταυρόνημα δεν συμπίπτουν μεταξύ τους, πρέπει να ανοίξετε το προστατευτικό κάλυμμα, ρυθμίζοντας το πόμολο 2 και το πόμολο 3. Πάρτε για παράδειγμα το ② (βλ. Εικόνα 1), όταν ρυθμιστεί το πόμολο 2, το κέντρο της εικόνας θα μετακινηθεί αριστερά και δεξιά διαγώνια.Όταν ρυθμιστεί το πόμολο 3, το κέντρο της εικόνας θα μετακινηθεί προς τα πάνω και προς τα κάτω διαγώνια. Συντονίζοντας το πόμολο 2 και 3 ώστε το σταυρόνημα της εικόνας να συμπίπτει με το σημειωμένο σταυρόνημα.

  8. Μετά τον συντονισμό επαναφέρετε το κάλυμμα.
