Λεπτομέρειες:
|
Υψηλό φως: | Πίνακες ελέγχου CNC και λογισμικό,Λογισμικό κοπής με λέιζερ και πίνακες ελέγχου,Πίνακες ελέγχου και λογισμικό |
---|

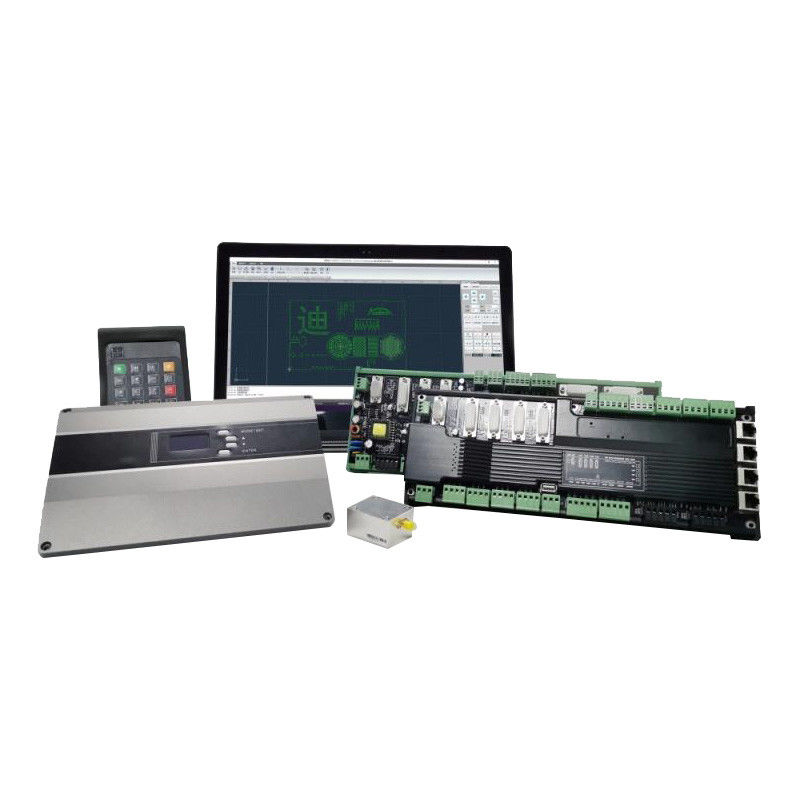

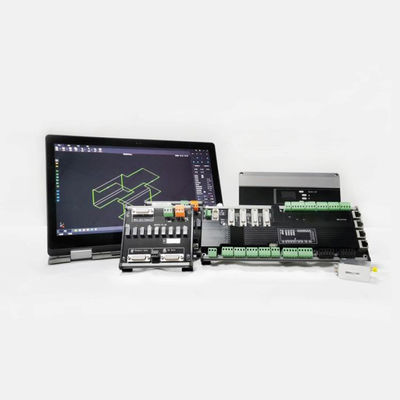

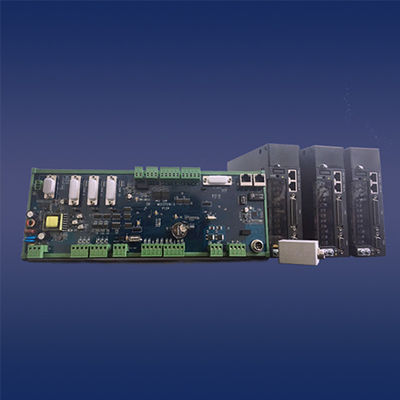

Οι πλακέτες ελέγχου που χρησιμοποιούνται για τον έλεγχο λέιζερ, κεφαλές κοπής λέιζερ, αισθητήρα κίνησης XYZW και ύψους πυκνωτή στις κεφαλές κοπής.Το STAC-MCC3721H είναι για τον έλεγχο της κίνησης 3 αξόνων XYZ και το STAC-MCC3721NC για τον έλεγχο της κίνησης 4 αξόνων XYZW.
Οι θύρες I/O ορίζονται ως ο παρακάτω πίνακας.
Λιμάνι | Λειτουργία | Παρατήρηση | |
Είσοδος ισχύος | +24V | Είσοδος DC24V + τέλος | 24V/10A DC.Συνιστάται η χρήση τροφοδοτικού DC 24V/10A |
PG | προστατευτικό έδαφος | ||
0V | Είσοδος DC - άκρο, ισχύς GND | ||
Είσοδος ορίου άξονα | X+ | Η θετική είσοδος ορίου του άξονα X, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική. | Είσοδος ορίου άξονα X |
X0 | Το σήμα προέλευσης του άξονα X, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματικό. | ||
Χ- | Η είσοδος αρνητικού ορίου του άξονα X, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική. | ||
0V | Θύρα COM οριακού σήματος GND, X Axis | ||
Υ+ | Η είσοδος θετικού ορίου του άξονα Y, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική. | Είσοδος ορίου του άξονα Y | |
Υ0 | Το σήμα προέλευσης του άξονα Y, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματικό.Η είσοδος αρνητικού ορίου του άξονα YY, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική.0V GND, θύρα COM οριακού σήματος άξονα Y | ||
Υ- | Το σήμα προέλευσης του άξονα Y, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματικό.Η είσοδος αρνητικού ορίου του άξονα YY, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική.0V GND, θύρα COM οριακού σήματος άξονα Y | ||
0V | Το σήμα προέλευσης του άξονα Y, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματικό.Η είσοδος αρνητικού ορίου του άξονα YY, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική.0V GND, θύρα COM οριακού σήματος άξονα Y | ||
Ζ+ | Είσοδος θετικού ορίου του άξονα Z, ειδική σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική. |
Z Είσοδος άξονα (αναμονής). | |
Ζ0 | Το σήμα προέλευσης του άξονα Z, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματικά. | ||
Ζ- | Η είσοδος αρνητικού ορίου του άξονα Z, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική. | ||
0v | GND, θύρα COM οριακού σήματος άξονα Z | ||
W+ | Η είσοδος θετικού ορίου του άξονα W, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική. | Είσοδος άξονα W (Άξονας περιστροφής / αναμονής). | |
W0 | Σήμα προέλευσης του άξονα W, W | ||
Δ- | Η είσοδος αρνητικού ορίου του άξονα W, το ειδικό σήμα, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική. | ||
0v | GND, θύρα COM οριακού σήματος άξονα W | ||
Οι θύρες ελέγχου της Axis | Χ | Σήμα ελέγχου του άξονα X | DB15 θηλυκό |
Υ1 | Σήμα ελέγχου του άξονα Y1 | ||
Υ2(Ζ) | Σήμα ελέγχου του άξονα Y2(Z). | Εάν το Y Axis έχει ρυθμιστεί ως λειτουργία διπλής κίνησης, είναι Y2Axis.εάν το Y Axis έχει ρυθμιστεί ως λειτουργία μονής μετάδοσης κίνησης, είναι η θύρα ελέγχου του άξονα Z (αναμονή). | |
W | Σήμα ελέγχου του άξονα W | Άξονας περιστροφής (αναμονή) | |
Γενικές προσαρμοσμένες εξόδους | DO1 | Θύρα γενικής εξόδου DO1 | Η λειτουργία της θύρας εξόδου μπορεί να ρυθμιστεί αυθαίρετα από λογισμικό.Η θύρα παθητικής εξόδου έχει την ίδια έξοδο TTL με τη θύρα COM. |
DO2 | Θύρα γενικής εξόδου DO2 | ||
COM1 | θύρα COM γενικής εξόδου | ||
DO3 | Θύρα γενικής εξόδου DO3 | ||
DO4 | Θύρα γενικής εξόδου DO4 | ||
DO5 | Θύρα γενικής εξόδου DO5 | ||
DO6 | Θύρα γενικής εξόδου DO6 | ||
COM2 | θύρα COM γενικής εξόδου | ||
DO7 | Θύρα γενικής εξόδου DO7 | ||
DO8 | Θύρα γενικής εξόδου DO8 | ||
DO9 | Θύρα γενικής εξόδου DO9 | ||
DO10 | Θύρα γενικής εξόδου DO10 | ||
COM3 | Γενική έξοδος θύρα COM | ||
DO11 | Θύρα γενικής εξόδου DO11 | ||
DO12 | Θύρα γενικής εξόδου DO12 | ||
Έξοδος θυρίστορ | DO13 | Θύρα εξόδου θυρίστορ DO13 | Έξοδος DCV: 24V, ρεύμα κίνησης: 1A |
DO14 | Θύρα εξόδου θυρίστορ DO14 | ||
COM4 | Θύρα COM εξόδου Thyristor | ||
DO15 | Θύρα εξόδου θυρίστορ DO15 | ||
DO16 | Θύρα εξόδου θυρίστορ DO16 | ||
Έξοδος ισχύος | 24Α | Η πρώτη έξοδος DC24V +end | Μπορεί να χρησιμοποιηθεί ως οριακός διακόπτης του Axis/η θύρα γενικής εξόδου μπορεί να παρέχει τυπικό TTL |
24Β | Η 2η έξοδος DC24V +end | ||
0V | Το GND για έξοδο DC24V | ||
Έξοδος PWM | Ρ+ | Έξοδος σήματος PWM + τέλος | Το TTL της εξόδου PWM είναι 24V/5, το οποίο μπορεί να διαμορφωθεί από τον βραχυκυκλωτήρα που βρίσκεται κοντά. |
Π- | Έξοδος σήματος PWM - τέλος | ||
Αναλογική έξοδος | AO1+ | Θύρα αναλογικής εξόδου +end | Η τάση της αναλογικής εξόδου είναι από 0V έως 10V, η οποία μπορεί να διαμορφωθεί από λογισμικό. |
ΑΓ | Το GND για αναλογική έξοδο | ||
AO2+ | Αναλογική θύρα εξόδου +end | ||
Όλα συμπεριλαμβάνονται | Αναλογική είσοδος | ||
Γενική εισαγωγή | DI1 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | |
DI2 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | ||
DI3 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | ||
DI4 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | ||
DI5 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | ||
DI6 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | ||
DI7 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | ||
DI8 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | ||
DI9 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | ||
DI10 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | ||
DI11 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | ||
DI12 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | ||
DI13 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | ||
DI14 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | ||
DI15 | γενική θύρα εισόδου, η διάδοση χαμηλού επιπέδου είναι αποτελεσματική (Προεπιλογή) | ||
0V | Δημόσια θύρα εισόδου σήματος | ||
Ethernet | 1Χ | Βιομηχανική διεπαφή Ethernet | Αυτές οι τέσσερις θύρες μπορούν να ρυθμιστούν αυθαίρετα |
2Χ | Βιομηχανική διεπαφή Ethernet | ||
3Χ | Βιομηχανική διεπαφή Ethernet | ||
4Χ | Βιομηχανική διεπαφή Ethernet | ||
Γενική σειριακή θύρα | RS232 | Σειριακή θύρα RS232 | Μπορεί να συνδεθεί με λέιζερ |
Το λογισμικό κοπής STAC-SC2000 CNC έχει σχεδιαστεί για κοπή με λέιζερ επίπεδων ινών που περιλαμβάνει γραφικό σχέδιο και επεξεργασία, επεξεργασία διαδικασίας κοπής, έλεγχο διαδικασίας κοπής, παρακολούθηση συστήματος, παρακολούθηση εξαρτημάτων και εντοπισμό σφαλμάτων κ.λπ.
Χαρακτηριστικά:
1) Απλές λειτουργίες, ισχυρές λειτουργίες.
Αναπτύχθηκε με βάση το πλαίσιο RIBBON, ο σχεδιασμός είναι μοναδικός και το λογισμικό είναι εύκολο στη χρήση.
Η σχεδίαση διεπαφής χρήστη είναι πιο ανθρωποποιημένη, η οποία είναι πιο εύκολη στη χρήση ακόμη και χωρίς εκπαίδευση.
Με ισχυρές λειτουργίες CAM που βασίζονται στη σχεδίαση AUTOCAD, υποστήριξη εισαγωγής γραφικών, σχεδίασης γραφικών, επεξεργασίας γραφικών και μετασχηματισμού γραφικών, βελτιστοποίησης γραφικών και ούτω καθεξής.
Έξυπνη λήψη, που κάνει το σχέδιο πιο βολικό και ακριβές.
Σχεδιασμός επιλογής μοναδικών ιδιοτήτων, που βοηθά τον χρήστη να σχεδιάσει πιο εύκολα το γραφικό κοπής.
Υποστηρίξτε διάφορες μεθόδους ταξινόμησης, η αυτόματη ταξινόμηση μπορεί να αναγνωρίσει το φιλμ μέσα ή έξω από το γραφικό για να βεβαιωθείτε ότι ο σχεδιασμός διαδρομής έχει βελτιστοποιηθεί.
Ισχυρή λειτουργία μολύβδου, υποστήριξη διάφορων τρόπων για την προοδευτική γραμμή, αυτόματη προσθήκη κατάλληλης γραμμής μολύβδου βάσει γραφικών ένθετων σχέσεων.Υποστήριξη ελέγχου/αναθεώρησης της παρεμβαλλόμενης γραμμής απαγωγών με ένα κλικ.
2) Ολοκληρώστε τη διαδικασία κοπής, αποσφαλμάτωση εύκολα.
Υποστήριξη όλων των ειδών διαδικασίας κοπής: τμηματικό τρυπάνι, σταδιακό τρυπάνι, τρυπάνι πολλαπλών σταδίων, κοπή με φιλμ, κοπή σταθερού ύψους και προδιάτρηση και ούτω καθεξής.
Υποστηρίξτε την ισχύ/συχνότητα του λέιζερ προσαρμοσμένη με ταχύτητα, για να μειώσετε ή να αποφύγετε το πρόβλημα των γωνιών πυροδότησης κατά την κοπή ανθρακούχου χάλυβα.
Υποστηρίξτε την πολυστρωματική κοπή ή σήμανση και άλλα είδη τρόπων επεξεργασίας.
Υποστηρίξτε μικρο-άρθρωση, διάκενο, υπερκόψιμο, γέφυρα, αντιστάθμιση κεφαλής και ούτω καθεξής.
Ισχυρή βάση δεδομένων υλικών, η οποία μπορεί να εξοικονομήσει κάθε είδους διαδικασία κοπής υλικού.
Υποστήριξη πολύπλοκων λειτουργιών: αναζήτηση άκρων, κοπή μύγας και ούτω καθεξής.
Υποστήριξη παρακολούθησης θέσης ανάλυσης/εμπρός/πίσω και ούτω καθεξής.
3) Συναγερμός σε πραγματικό χρόνο, σταθερός και αξιόπιστος.
Υποστηρίζει τη μέτρηση σφαλμάτων λειτουργίας, μπορεί να ελέγξει το σφάλμα μεταξύ τροχιάς λειτουργίας και σφάλματος γραφικού.
Συναγερμός σε πραγματικό χρόνο για την κατάσταση του χωρητικού ελεγκτή ύψους, της πηγής λέιζερ, του βοηθητικού αερίου της ηλεκτρικής κεφαλής κοπής λέιζερ και άλλου εξοπλισμού, βεβαιωθείτε για την ασφάλεια κατά την κοπή.
Περισσότερα από 50 διαφορετικά είδη συναγερμών, για να ασφαλίσετε πλήρως τον εξοπλισμό, να αποφύγετε τη λανθασμένη λειτουργία του χρήστη.
Ο σχεδιασμός της διεπαφής χρήστη είναι πολύ σαφής, από πάνω προς τα κάτω: επιλογή τίτλου, επιλογή εργαλείου, επιλογή συναγερμού, επιλογή προβολής, επιλογή ελέγχου λειτουργίας, γραμμή μηνυμάτων, επιλογή παραμέτρων γραφικών και γραμμή κατάστασης.Οι λειτουργίες κάθε ενότητας φαίνονται ως εξής:
Ενότητα | Λειτουργία | Παρατήρηση |
Μπάρα τίτλου | Εμφανίστε το όνομα και τον αριθμό έκδοσης του λογισμικού. | |
Επιλογή εργαλείου | Συλλέγει κυρίως τα εργαλεία που χρειάζονται για το λογισμικό λειτουργία, έχει πέντε υπομενού: Start/Draw/System Analysis/Advanced/Nest. Ο χρήστης μπορεί να κάνει γραφικό σχέδιο, γραφική επεξεργασία, γραφικός μετασχηματισμός, προσθήκη γραμμής μολύβδου, παρακολούθηση της κατάστασης λειτουργίας, διαμόρφωση μηχανικό εργαλείο. |
|
Μπάρα συναγερμού | Εμφάνιση του τρέχοντος συναγερμού συστήματος. | Ο συναγερμός θα εμφανιστεί στο αναδυόμενο παράθυρο και μόλις διαγραφεί ο συναγερμός, το αναδυόμενο παράθυρο θα φύγει. |
Προβολή ενότητας | Γραφικό τμήμα σχεδίασης/εμφάνισης, που εμφανίζει το τμήμα της περιοχής κοπής του μηχανήματος. | |
Έλεγχος τρεξίματος επιλογή |
Εκτελέστε κάθε είδους ενέργειες κοπής μέσω λογισμικού. | |
Γραμμή μηνυμάτων | Εμφανίστε την τρέχουσα κατάσταση λειτουργίας στην κύλιση για να προσελκύσετε την προσοχή του χρήστη. | |
Ιδιότητες στρώματος επιλογή |
Ρύθμιση ιδιοτήτων στρώματος, όπως διεργασία στρώματος, μετασχηματισμός γραφικών και ούτω καθεξής. | |
Κατάσταση λειτουργίας | Εμφάνιση της κατάστασης λειτουργίας, της θέσης λειτουργίας, της ταχύτητας κοπής και ούτω καθεξής. |
Διάγραμμα ροής λειτουργίας:
Ένα πλήρες πακέτο αποτελείται από μια κεφαλή κοπής με λέιζερ, έναν πίνακα ελέγχου και ένα λογισμικό κοπής.
Οι λειτουργίες κάθε μέρους συνοψίζονται ως εξής:
Ονομα εξαρτήματος | Αριθμός ανταλλακτικού/συνδυασμός | Παρατηρήσεις |
Κεφαλή κοπής | STAC-A200MS | <2kW, χειροκίνητη εστίαση |
Κεφαλή κοπής | STAC-A200MS-3D | <2kW, χειροκίνητη εστίαση, μικρότερο μέγεθος ακροφυσίου 3D για κοπή σωλήνων |
Κεφαλή κοπής | STAC-A260E | <2 kW, ηλεκτρική εστίαση |
Κεφαλή κοπής | STAC-A290E | <2 kW, ηλεκτρική εστίαση, μικρότερο μέγεθος ακροφυσίου 3D για κοπή σωλήνων |
Κεφαλή κοπής | STAC-A280E | <4kW, ηλεκτρική εστίαση |
Κεφαλή κοπής | STAC-A295E | <4kW, ηλεκτρική εστίαση, μικρότερο τρισδιάστατο μέγεθος ακροφυσίου για κοπή σωλήνων |
Σύστημα ελέγχου | STAC-MCC3721H + STAC-SC2000 | Επίπεδη κοπή 3 αξόνων (X, Y1, Y2, Z).Τα Υ1 και Υ2 έχουν τα ίδια σήματα. |
Σύστημα ελέγχου | STAC-MCC3721NC + STAC-SC2000 | Επίπεδη κοπή 4 αξόνων (X, Y1, Y2, Z, A).Το A χρησιμοποιείται για την ανταλλαγή τραπεζιών. |
Σύστημα ελέγχου | STAC-MCC3723+STAC-FTC10+SCTube | Κοπή σωλήνων όπως στρογγυλή, τετράγωνη, L, H και περιστροφή |
Σύστημα ελέγχου | STAC-MCC3723+STAC-FTC10+STAC-EX15*2+SCTube | Σωλήνωση & κοπή επίπεδης πλάκας |
Συνολική λύση | STAC-A200MS+STAC-3721H+STAC-SC2000 | Εσωτερικό ύψος αιωρούμενο, για κοπή λεπτής επίπεδης πλάκας |
Συνολική λύση | STAC-A260E+STAC-MCC3721NC+STAC-SC2000 | Εσωτερικό ύψος αιωρούμενο και αυτόματη εστίαση, για παχιά επίπεδη κοπή |
Συνολική λύση | STAC-A200MS-3D+STAC-MCC3723+STAC-FTC10+STAC-SCTube | Επαγγελματική κοπή σωλήνων όπως στρογγυλή, τετράγωνη, L, H και περιστροφή |
Ύψος αιωρούμενο | STAC-FTC10 (χωρίς το ακροφύσιο αισθητήρα) | Ατομική ρύθμιση ύψους, για σωληνώσεις, επίπεδη πλάκα, τρισδιάστατη κοπή |
Ύψος αιωρούμενο | STAC-FTC61 (χωρίς το ακροφύσιο αισθητήρα) | Ατομική ρύθμιση ύψους, υποστήριξη παλμικού βήματος ή σερβοκινητήρες |
