Γαλβανόμετρο Οπτικοί Σαρωτές / Προγράμματα οδήγησης / Πίνακες δίσκου

Το σύστημα γαλβανόμετρου είναι ένα υψηλής ακρίβειας και υψηλής ταχύτητας σύστημα ελέγχου σερβομηχανισμού που αποτελείται από πίνακα οδήγησης, galvo και καθρέφτη σάρωσης, που χρησιμοποιείται κυρίως για σήμανση λέιζερ, χάραξη λέιζερ, έλεγχο φωτισμού σκηνής κ.λπ.

Η αρχή λειτουργίας αυτού του συστήματος είναι ότι με την εισαγωγή ενός σήματος θέσης, ο ταλαντούμενος κινητήρας (γαλβανόμετρο) θα ταλαντεύεται μια συγκεκριμένη γωνία σύμφωνα με μια συγκεκριμένη αναλογία μετατροπής τάσης και γωνίας.Η όλη διαδικασία υιοθετεί τον έλεγχο ανάδρασης κλειστού βρόχου, ο οποίος λειτουργεί από κοινού από πέντε κυκλώματα/εξαρτήματα ελέγχου: αισθητήρας θέσης, ενισχυτής σφάλματος, ενισχυτής ισχύος, διαχωριστής θέσης και ολοκληρωτής ρεύματος.

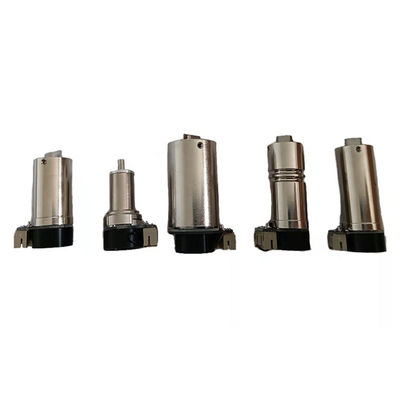

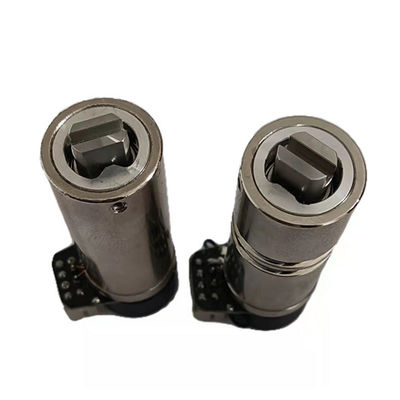

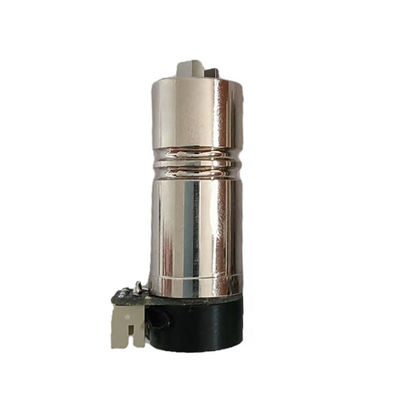

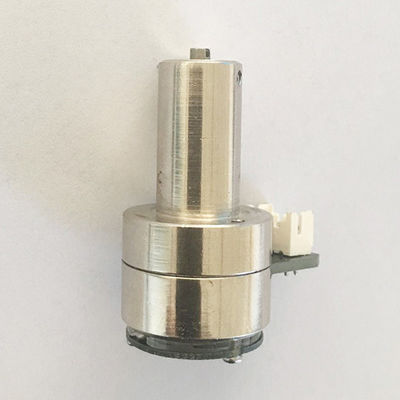

Τα συστήματα γαλβανομέτρων της σειράς OSST που παράγονται από την εταιρεία μας χρησιμοποιούν την τελευταία γενιά ολοκληρωμένων κυκλωμάτων και υιοθετούν διάφορες μεθόδους κατά των παρεμβολών για την οδήγηση της πλακέτας κυκλώματος.Το σύστημα όχι μόνο έχει ισχυρή ικανότητα κατά των παρεμβολών, υψηλή αξιοπιστία, καλή γραμμικότητα, υψηλή ακρίβεια επανάληψης, σύντομο χρόνο απόκρισης, αλλά έχει επίσης μικρό μέγεθος, το οποίο είναι εύκολο στην εγκατάσταση και τη μεταφορά.

Αριθμός ανταλλακτικού	OSST8162	OSST8161	OSST8063
Υποστηρίζονται οπτικά ανοίγματα, δύο αξόνων	≦8mm δέσμη	≦10mm δέσμη	≦12mm δοκός
Χρόνος απόκρισης μικρού βήματος	Δέσμη 0,2ms@5mm	Δέσμη 0,3ms@10mm	Δέσμη 0,6ms@12mm
Μέγιστη γωνία μηχανικής περιστροφής	±20°-30°	±20°	±20°
Γραμμικότητα	99,9% @±20°	99,9%@±20°	99,9%@±20°
Ρεύμα αιχμής	5Α	5Α	10Α
Αντοχή σε πηνίο	3Ω±10%	1,8Ω±10%	2Ω±10%
Επαγωγή πηνίου	180μH ±10%	280μH ±10%	260μH ±10%
Θερμοκρασία λειτουργίας	0℃-40℃	0℃-40℃	0℃-40℃
Θερμοκρασία λειτουργίας.(επιλογή)	-40-85	-40-85	-40-85
Βάρος	80 γρ	105 γρ	180 γρ
Αδράνεια ρότορα	0,125 g·cm2	0,34 g·cm2	1,2 g·cm2
Σταθερή ροπής	5,1 N·mm/A	7,3 N·mm/A	12 N·mm/A
Μέγιστη.Ρεύμα RMS	2.1Α	2,5 5Α	3,52Α
Βάρος με καλώδιο	72 γρ	263 γρ	340 γρ
Συνδετήρας	C3030F-2*4	C3030F-2*4	C3030F-2*4
Αδράνεια φόρτωσης	0,1 g·cm2—0,54 g·cm2	0,3 g·cm2—1,52 g·cm2	1,0 g·cm2—6 g·cm2
Επακόλουθο σφάλμα	0,11 ms	0,142 ms	0,22 ms
Διάσταση	D15x31+D15,4x11mm	D22X36+D31x8,6+D21x9mm	D22x36+D31x8,6+D21x9mm
Πάχος καθρέφτη	2,1 χλστ	2,1 χλστ	2,1 χλστ
Εφαρμογή	Φωτισμός σκηνής, animation με λέιζερ	Σήμανση πτήσης εξαιρετικά υψηλής ταχύτητας, γρήγορη σήμανση σε απευθείας σύνδεση εξαιρετικά υψηλής ταχύτητας	Σήμανση πτήσης εξαιρετικά υψηλής ταχύτητας, μέταλλο ταχείας σήμανσης σε απευθείας σύνδεση εξαιρετικά υψηλής ταχύτητας, μη μεταλλική σήμανση λέιζερ ακριβείας, ταχεία πρωτότυπη λέιζερ, ρύθμιση αντίστασης λέιζερ και ραντάρ λέιζερ κ.λπ.

Αριθμός ανταλλακτικού	OSST8166	OSST8168	OSST8061
Υποστηρίζονται οπτικά ανοίγματα, δύο αξόνων	Δοκός 1-6mm	Δοκός 1-10mm	Δοκός 20-25mm
Χρόνος απόκρισης μικρού βήματος	Δέσμη 0,3ms@5mm	Δέσμη 0,3ms@5mm	Δέσμη 0,7ms@20mm
Μέγιστη γωνία μηχανικής περιστροφής	±20°	±20°	±20°
Γραμμικότητα	99,9%@ ±20°	99,9%@±20°	99,9%@ ±20°
Ρεύμα αιχμής	1,5Α	1,5Α	6Α
Αντοχή σε πηνίο	2,3Ω±10%	2,3Ω±10%	2,1Ω±10%
Επαγωγή πηνίου	420μH ±10%	420μH ±10%	360μH ±10%
Θερμοκρασία λειτουργίας	0℃-40℃	0℃-40℃	0℃-40℃
Θερμοκρασία λειτουργίας.(επιλογή)	-40-85	-40-85	-40-85
Βάρος	26 γρ	26 γρ	210 γρ
Αδράνεια ρότορα	0,028 g·cm	2,25 N·mm/A	5,1 g·cm2
Σταθερή ροπής	2,25 N·mm/A	2,25 N·mm/A	22 N·mm/A
Μέγιστη.Ρεύμα RMS	1,8Α	1,8Α	5Α
Βάρος με καλώδιο	49 γρ		425 γρ
Συνδετήρας	C3030F-2*4	PHD2*4	C3030F-2*4
Αδράνεια φόρτωσης	0,02 g·cm2—0,05 g·cm2	0,02 g·cm2—0,05 g·cm2	8 g·cm2—24 g·cm2
Επακόλουθο σφάλμα	0,11 ms	0,15 ms	0,35 ms
Διάσταση	D10x16+D13x3+D15x10,5mm	D15X8+D14x15	D28x58+D36x15+D25x5mm
Πάχος καθρέφτη	1,0 χλστ	1.mm	3,0 χλστ
Εφαρμογή	Επιγραμμική σήμανση πτήσης υψηλής ταχύτητας, στατική σήμανση υψηλής ταχύτητας υψηλής ακρίβειας κ.λπ	Επιγραμμική σήμανση πτήσης υψηλής ταχύτητας, στατική σήμανση υψηλής ταχύτητας υψηλής ακρίβειας κ.λπ	Σήμανση λέιζερ ακριβείας, ταχεία πρωτότυπη λέιζερ, διαμόρφωση αντίστασης λέιζερ, ραντάρ λέιζερ κ.λπ.

Αριθμός ανταλλακτικού	OSST3808	OSST3860
Υποστηρίζονται οπτικά ανοίγματα, δύο αξόνων	Δοκός 25-50mm	Δοκός 30-60mm
Χρόνος απόκρισης μικρού βήματος	Δέσμη 1,2ms@25mm	Δέσμη 1,3ms@30mm
Μέγιστη γωνία μηχανικής περιστροφής	±20°	±20°
Γραμμικότητα	99,9%@±20°	99,9%@±20°
Ρεύμα αιχμής	7,6Α	9,6Α
Αντοχή σε πηνίο	2Ω±10%	2Ω±10%
Επαγωγή πηνίου	260μH ±10%	260μH ±10%
Θερμοκρασία λειτουργίας	0℃-40℃	0℃-40℃
Θερμοκρασία λειτουργίας.(επιλογή)	-40-85	-40-85
Βάρος	520 γρ	520 γρ
Αδράνεια ρότορα	6,25 g·cm2	8,2 g·cm2
Σταθερή ροπής	28 N·mm/A	31·mm/A
Μέγιστη.Ρεύμα RMS	6.3 Α	12Α
Βάρος με καλώδιο	520 γρ	520 γρ
Συνδετήρας	C3030F-2*4	C3030F-2*4
Αδράνεια φόρτωσης	12 g·cm2—24 g·cm2	12 g·cm2—35 g·cm2
Επακόλουθο σφάλμα	0,28 ms	0,35 ms
Διάσταση	D38X76+D36x5+D25x5mm	D38x76+D35x5+D25x5mm
Όρος διά.Του καθρέφτη	7 χιλιοστά	7 χιλιοστά
Εφαρμογή	Σήμανση λέιζερ ακριβείας, ταχεία πρωτότυπη λέιζερ, διαμόρφωση αντίστασης λέιζερ, ραντάρ λέιζερ κ.λπ.	Σήμανση λέιζερ ακριβείας, ταχεία πρωτότυπη λέιζερ, διαμόρφωση αντίστασης λέιζερ, ραντάρ λέιζερ κ.λπ.

Αριθμός ανταλλακτικού	OSST1520-20	OSST1520-15
Υποστηρίζονται οπτικά ανοίγματα, δύο αξόνων	≦10mm δέσμη	≦10mm δέσμη
Χρόνος απόκρισης μικρού βήματος	Δέσμη 0,3ms@10mm	Δέσμη 0,3ms@10mm
Μέγιστη γωνία μηχανικής περιστροφής	±20°	±20°
Γραμμικότητα	99,9%@±20°	99,9%@±20°
Ρεύμα αιχμής	5Α	5Α
Αντοχή σε πηνίο	1,62Ω±10%	1,8Ω±10%
Επαγωγή πηνίου	103μH ±10%	280μH ±10%
Θερμοκρασία λειτουργίας	0℃-40℃	0℃-40℃
Θερμοκρασία λειτουργίας.(επιλογή)	-40-85	----
Βάρος	105 γρ	33 γρ
Αδράνεια ρότορα	0,34 g·cm2	0,34 g·cm2
Σταθερή ροπής	7,5 N·mm/A	7,5 N·mm/A
Μέγιστη.Ρεύμα RMS	2,5 Α	2,5 Α
Βάρος με καλώδιο	263 γρ	Πρίζα
Συνδετήρας	PHD2*4	PHD2*4
Αδράνεια φόρτωσης	0,35 —1,5 g·cm2	0,35 —1,5 g·cm2
Επακόλουθο σφάλμα	0,15 ms	0,15 ms
Διάσταση	D20X26+D15x11mm/37mm	D15X26+D15x11mm/37mm
Πάχος καθρέφτη	2,0 mm (για να κολλήσει)	2,0 mm (για να κολλήσει)
Εφαρμογή	Σήμανση πτήσης εξαιρετικά υψηλής ταχύτητας, γρήγορη σήμανση σε απευθείας σύνδεση εξαιρετικά υψηλής ταχύτητας	Σήμανση πτήσης εξαιρετικά υψηλής ταχύτητας, γρήγορη σήμανση σε απευθείας σύνδεση εξαιρετικά υψηλής ταχύτητας

Παρατηρήσεις:

• Όλα τα γαλόνια είναι επικαλυμμένα με χρώμιο.
• Οι καθρέφτες σάρωσης στα μήκη κύματος λέιζερ 1064nm, 532nm, 355nm, 266nm, 10,6um και άλλα είναι διαθέσιμα κατόπιν αιτήματος.

Προγράμματα οδήγησης σειράς OSST (Πίνακες δίσκου)

Υπάρχουν 2 τύποι πλακών κίνησης για galvo της σειράς OSST: μία πλακέτα για να οδηγεί 2 galvos (πλακέτα 1 προς 2 ή απλά ονομάζεται σανίδα, προεπιλογή).one board to drive 1 galvo (1-to-1 board).Οι οδηγικές τους δυνατότητες και οι κύριες επιδόσεις τους είναι ίδιες.Η κύρια διαφορά είναι η διάσταση.

Γενικά Χαρακτηριστικά:

• Τροφοδοσία: ±15VDC έως ±24VDC
• Αναλογικό σήμα θέσης εισόδου: ±5V (προεπιλογή), ±10V διαθέσιμο κατόπιν αιτήματος.
• Έξοδος σήματος θέσης (επιλογή): θύρα 1:1 και θύρα 1:10.

1. Πίνακες 1-προς-2

1.1 Πίνακας 1-προς-2 χωρίς σήμα εξόδου θέσης (OSST-D)

Αυτό το πρόγραμμα οδήγησης χρησιμοποιείται κυρίως στη σήμανση/σάρωση με λέιζερ 2D.

1.2 Πίνακας 1-προς-2 με έξοδο σήματος θέσης (OSST-D-PO)

2. Πίνακες 1-προς-1

Πίνακας 1-προς-2 με έξοδο σήματος θέσης (OSST-D-1-PO)

Υπάρχουν 2 έξοδοι σήματος θέσεων για χρήση.

3. Οπτικά Γαλβανόμετρα σειράς OSCT

Η ευρεία γκάμα εξαρτημάτων και συστημάτων οπτικής σάρωσης που βασίζονται σε γαλβανόμετρο κλειστού βρόχου προσφέρουν στον ολοκληρωτή συστημάτων τη μέγιστη απόδοση με βάση το γαλβανόμετρο για οποιαδήποτε απαίτηση τοποθέτησης ή σάρωσης.Η ανώτερη απόδοσή μας στον εντοπισμό θέσης προέρχεται από προηγμένα σχέδια ενεργοποιητών, καινοτόμες κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας τεχνικές ανίχνευσης θέσης, τη συνέπεια της υψηλής ποιότητας διαδικασίας κατασκευής μας και τη συνεχή δέσμευσή μας για την προώθηση της κατάστασης της τεχνολογίας galvo.Με την εκτεταμένη γκάμα επιλογών σάρωσης, την τεχνογνωσία των εφαρμογών και την παγκόσμια τεχνική υποστήριξη, είμαστε έτοιμοι να γίνουμε συνεργάτης σας σε επιστημονικές και OEM εφαρμογές οπτικών συστημάτων.

Εξίσου σημαντική με την ανώτερη απόδοση του συστήματος εντοπισμού θέσης είναι η αξιοπιστία του προϊόντος, η διάρκεια ζωής και η υποστήριξη που χρειάζεστε για μακροπρόθεσμη επιτυχία συστήματος και στην αγορά.Η ανώτερη διάρκεια ζωής και η αξιοπιστία του προϊόντος προκύπτουν από την πειθαρχημένη τεχνική σχεδίασης και την προσομοίωση, τα καλύτερα σε τεχνολογία ρουλεμάν και εξαρτημάτων και ποιοτικές διαδικασίες κατασκευής και κατασκευή.Είμαστε πολύ περήφανοι για την απόδοση και τη μεγάλη διάρκεια ζωής των προϊόντων μας.Αυτά τα υψηλά πρότυπα στις διαδικασίες παραγωγής μας εγγυώνται τη συνέπεια απόδοσης που χρειάζεστε για να σχεδιάσετε τα συστήματα υψηλού διαμετρήματος που απαιτούνται στη σημερινή ανταγωνιστική αγορά.
Προσφέρουμε μια πλήρη σειρά από γαλβανόμετρα κλειστού βρόχου, σερβοπρογράμματα οδήγησης και επιλογές συστήματος για τις μέγιστες επιλογές τιμής/απόδοσης, ευελιξία σχεδιασμού συστήματος και ευκολία ενσωμάτωσης.

Οπτικά Γαλβανόμετρα

• Ιδιόκτητη τεχνολογία Moving Magnet Actuator για την υψηλότερη ταχύτητα τοποθέτησης.
• Ιδιόκτητη τεχνολογία Moving Coil Actuator για την υψηλότερη ακρίβεια τοποθέτησης.
• Κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία Capacitive Position Detector για την υψηλότερη ακρίβεια και σταθερότητα τοποθέτησης
• Η πατενταρισμένη τεχνολογία οπτικού ανιχνευτή θέσης προσφέρει ακρίβεια εντοπισμού θέσης με χαμηλότερο κόστος.
• Συνέπεια και αξιοπιστία προϊόντος για εκτεταμένη διάρκεια ζωής του συστήματος και χρόνο λειτουργίας.
• Μια ευρεία γκάμα προϊόντων με μέγεθος για βέλτιστη απόδοση για διαφράγματα από 1 mm έως 50 mm.

Αυτές οι τεχνολογίες galvo προσφέρονται σε τρεις οικογένειες προϊόντων οπτικής σάρωσης.

• Οι κινούμενοι σαρωτές μαγνητών με προχωρημένο ανιχνευτή οπτικής θέσης (σειρές 62xxh όπως 6200H, 6210H, 6215H, 6220H, 6230H, 6231H, 6240H, 6250H, 6260H και 83XX Series , 8350K, 8360K )
• The Moving Magnet Scanners with Capacitive Position Detector (Μοντέλο 6860, 6870, 6880)
• The Moving Coil Scanners with Capacitive Position Detector (Μοντέλο 6350, 6450, 6650, 6900, 6400)

Servo Drivers (Πίνακες δίσκου)

Οι βασικές τεχνολογίες και προσφορές Servo Driver περιλαμβάνουν:

• Πλακέτες προγράμματος οδήγησης Surface Mount Technology (SMT) για μικρό μέγεθος συστήματος.
• Ιδιόκτητο Class 1 που ενσωματώνει προγράμματα οδήγησης Servo για την υψηλότερη ακρίβεια και σταθερότητα τοποθέτησης.
• Ιδιόκτητα Class 0 μη ενσωματωμένα προγράμματα οδήγησης Servo για την υψηλότερη ταχύτητα και το χαμηλότερο κόστος.
• Λειτουργίες ελέγχου συστήματος και διεπαφής για ευκολία ενοποίησης συστήματος.

Αυτές οι σερβοτεχνολογίες προσφέρονται σε αναλογικές και ψηφιακές εκδόσεις.Τα αναλογικά προγράμματα οδήγησης περιλαμβάνουν τις σειρές 670, 671, 672, 673, 677 και τα ψηφιακά προγράμματα οδήγησης περιλαμβάνουν DC900, DC2000 και D3000 plus.

Επιλογές συστήματος

Για πληρέστερα επίπεδα ενοποίησης συστήματος και λύσεων, παρέχουμε επίσης τα ακόλουθα στοιχεία και λύσεις συστήματος:

• Τυπικά σετ βάσεις δύο αξόνων X/Y και καθρέφτες από 3 mm έως 50 mm (ονομάζονταικεφαλή σήμανσηςs, σαρωτές λέιζερ).
• Βασικοί και προσαρμοσμένοι καθρέφτες για όλα τα γαλβότυπα.
• Τυπικά και προσαρμοσμένα καλώδια διεπαφής.
• PositionProtm Βασισμένο σε υπολογιστή υλικού και λογισμικού Galvo Control.

1. Οπτικά Γαλβανόμετρα σειράς OSCT

• Ο συνδυασμός της τεχνολογίας Moving Magnet Actuator και του καινοτόμου πατενταρισμένου σχεδίου Advanced Optical Position Detector προσφέρει την υψηλότερη ταχύτητα τοποθέτησης και εξαιρετική ακρίβεια στα μικρότερα, χαμηλότερου κόστους γαλβανόμετρα κλειστού βρόχου.Οι εφαρμογές του συστήματος σάρωσης μπορούν να σχεδιαστούν και να βελτιστοποιηθούν για ταχύτητα, μέγεθος, κόστος και ακρίβεια με τυπικές διαμέτρους δέσμης στην περιοχή από 1 έως 3 mm.

• Η ταχύτητα εντοπισμού θέσης του κινούμενου μαγνήτη σαρωτή προέρχεται από προηγμένο σχεδιασμό γαλβανομέτρου και ενεργοποιητή για την υψηλότερη συχνότητα συντονισμού συστήματος και ικανότητα ισχύος RMS.Η υψηλότερη συχνότητα συντονισμού του σχεδιασμού του ενεργοποιητή κινητού μαγνήτη, η ισχύς του έντονου μαγνητικού πεδίου των μαγνητών νεοδυμίου-σιδηρού-βορίου τελευταίας τεχνολογίας και οι προηγμένες επιλογές προγράμματος οδήγησης σερβομηχανισμού επιτρέπουν ανώτερα εύρη ζώνης συστήματος, χρόνους απόκρισης βημάτων και ρυθμούς επανάληψης με εξαιρετική απόδοση ταλάντευσης και τρεμούλιασης .

• Η πρόσφατα κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας προηγμένη σχεδίαση ανιχνευτή οπτικής θέσης σε συνδυασμό με την ακρίβεια τοποθέτησης του ενεργοποιητή κινητού μαγνήτη παρέχει εξαιρετική επαναληψιμότητα και ακρίβεια.Ο προηγμένος ανιχνευτής οπτικής θέσης έχει σχεδιαστεί για να παρέχει υψηλή γραμμικότητα τοποθέτησης, επαναληψιμότητα και σταθερότητα με την πάροδο του χρόνου και της θερμοκρασίας, και χαμηλότερο κόστος γαλβό κλειστού βρόχου στο μικρότερο, πιο συμπαγές πακέτο.

• Η ανώτερη διάρκεια ζωής και η αξιοπιστία του προϊόντος προκύπτουν από την πειθαρχημένη τεχνική σχεδίασης, την καλύτερη τεχνολογία ρουλεμάν και ποιοτικές διαδικασίες κατασκευής και κατασκευής.Είμαστε πολύ περήφανοι για την απόδοση των προϊόντων μας.Τα σχέδια σαρωτών μας είναι μοντελοποιημένα σε υπολογιστή και έχουν δοκιμαστεί σε δισεκατομμύρια κύκλους λειτουργίας.Τα υψηλά μας πρότυπα ποιότητας κατασκευής εγγυώνται τη συνέπεια απόδοσης που χρειάζεστε για να σχεδιάσετε τα συστήματα υψηλής ποιότητας που απαιτούνται στη σημερινή ανταγωνιστική αγορά.

1.1 Οπτικά Γαλβανόμετρα σειράς 62xxH

Η δημοφιλής μας σειρά σαρωτών κλειστού βρόχου 62xxH που βασίζονται σε γαλβανόμετρο είναι σταθερά η κορυφαία λύση του κλάδου για σύστημα διεύθυνσης με δέσμη λέιζερ υψηλής απόδοσης.Κάθε κινητήρας συνδυάζει την τεχνολογία ενεργοποιητή κινητού μαγνήτη με έναν ανιχνευτή θέσης που διατίθεται μόνο από την Cambridge Technology.Αυτή η κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία διαθέτει σταθερή τοποθέτηση, ενώ επιτυγχάνει τις μεγαλύτερες ταχύτητες σάρωσης που είναι διαθέσιμες στην κατηγορία της.Είτε εστιάζετε στην ταχύτητα, την ακρίβεια ή το αποτύπωμα, η σειρά 62xxH προσφέρει τόσο απόδοση όσο και αξία.
Αποκτήστε υψηλή απόδοση και αξιοπιστία για την εφαρμογή που βασίζεται στην αξία:

• Οι ταχύτερες ταχύτητες κινητήρα της βιομηχανίας προσφέρουν μέγιστη απόδοση με μακροπρόθεσμη αξιοπιστία
• Έξοδος υψηλής ακρίβειας σε ένα ευρύ φάσμα αναγκών σάρωσης εφαρμογών
• Ο στιβαρός σχεδιασμός υποστηρίζει σταθερή σταθερότητα κατά τη διάρκεια μεγάλης διάρκειας ζωής του προϊόντος
• Το αποτύπωμα των συμπαγών μοντέλων εξασφαλίζει ευκολία ενσωμάτωσης για μικρούς χώρους
• Διατίθεται με μεγάλη γκάμα μεγεθών καθρεπτών (3 έως 50 mm) και επιλογών επίστρωσης

Αριθμός ανταλλακτικού	6200H	6210H	6215H	6220H
Συνιστώμενο μέγεθος διαφράγματος (mm)	3 έως 7	3 έως 7	3 έως 7	5 έως 10
Επιλογές μήκους κύματος	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Επιστρώσεις ευρείας ζώνης: 350 nm – 12 Ωm
Μέγιστη γωνία σάρωσης (μοίρες)	40°	40°	40°	40°
Αδράνεια ρότορα (gm·cm2, ±10%)	0,013	0,018	0,028	0,125
Σταθερή ροπής (dyne·cm/amp, ±10%)	1,20x104	2,79x104	3,78x104	6,17x104
Μέγιστη θερμοκρασία ρότορα (°C)	110°	110°	110°	110°
Θερμική αντίσταση (Rotor to Case) (°C/watt, max)	3.8	2.0	1.0	1.0
Αντίσταση πηνίου (ohms, ±10%)	2.14	3.7	2.5	2,79
Επαγωγή πηνίου (ΩΗ, ±10%)	52	109	94	180
Πίσω τάση EMF (ΩV/°/δευτ., ±10%)	20.9	48.7	66	108
Ρεύμα RMS (A σε Tcase = 50°C, μέγιστο)	2.3	2.4	4.1	3.9
Ρεύμα αιχμής (A, μέγιστο)	6	8	20	20
Απόκριση βήματος σε μικρή γωνία 1 (τυπική)	Καθρέφτης 3 mm Y 130 Ωs	Καθρέφτης 3 mm Y 100 Ω	Καθρέφτης 3 mm Y 200 Ω	Καθρέφτης 5 mm Y 250 Ω
Βάρος (γραμμάρια, τυπικό)	13.3	18	25.8	42,5
Διάσταση (mm)	12,7x29	12,7x37,3	12,7x53,8	15,3x52

Αριθμός ανταλλακτικού	6230H	6231H	6240H	6250H	6260H
Συνιστώμενο μέγεθος διαφράγματος (mm)	8 έως 15	8 έως 15	12 έως 25	25 έως 75	30 έως 100
Επιλογές μήκους κύματος	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Επιστρώσεις ευρείας ζώνης: 350 nm – 12 Ωm
Μέγιστη γωνία σάρωσης (μοίρες)	40°	40°	40°	40°	40°
Αδράνεια ρότορα (gm·cm2, ±10%)	0,97	0,82	2.4	15.6	47,5
Σταθερή ροπής (dyne·cm/amp, ±10%)	1,31x105	1,11x105	2,0x105	7,08x105	8,5x105
Μέγιστη θερμοκρασία ρότορα (°C)	110	110	110	110	110
Θερμική αντίσταση (Rotor to Case) (°C/watt, max)	0,8	1.0	0,62	0,35	0.2
Αντίσταση πηνίου (ohms, ±10%)	1.07	1.27	1.03	1,69	0,60
Επαγωγή πηνίου (ΩΗ, ±10%)	173	176	350	1030	530
Πίσω τάση EMF (ΩV/°/δευτ., ±10%)	229	195	346	1220	1480
Ρεύμα RMS (A σε Tcase = 50°C, μέγιστο)	7.1	5.8	8.2	7.1	12
Ρεύμα αιχμής (A, μέγιστο)	25	25	25	20	40
Απόκριση βήματος σε μικρή γωνία 1 (τυπική)	Καθρέφτης 10mm 250us	Καθρέφτης Υ 10mm 250us	Καθρέφτης Υ 15mm 350us	50 mm Y καθρέφτης 3ms	Καθρέφτης 50 mm Y 2,1 ms
Βάρος (γραμμάρια, τυπικό)	267	142	356	590	1200
Διάσταση (mm)	33Χ70	33x68,2	33x86,5	40,6x113,4	40,6x159,9

Ανιχνευτής θέσης (προδιαγραφές κοινές σε όλα τα μοντέλα):

Γραμμικότητα	99,9% ελάχιστο m, πάνω από 20°;99,5% τυπικό, πάνω από 40°
Κλίμακα Drift	50 ppm/°C, μέγιστο
Μηδενικό Drift	15 Ωrad/°C, μέγιστο
Επαναληψιμότητα, Βραχυπρόθεσμη	8 Ωrad
Σήμα εξόδου, Κοινή λειτουργία	Ελάχιστη 155 ΩΑ, με ρεύμα AGC 30 mA
Σήμα εξόδου, Λειτουργία Διαφορικής	12 ΩA/° (±2,5%) σε ρεύμα κοινής λειτουργίας 155 ΩΑ
Σήμα εξόδου, Αναλογία κοινής λειτουργίας προς διαφορική λειτουργία	12,5 (±2,5%)

(1) Μοντέλο 6210H Οπτικός σαρωτής με κλειστό βρόχο κινούμενου μαγνήτη με βάση γαλβανόμετρο

Υποστηρίζει διαφράγματα 3mm, 4mm, 5mm, 6mm και 7mm.Εμφανίζεται εδώ με βύσμα A και καθρέφτη Y 3 mm. Όλες οι προδιαγραφές του ανιχνευτή θέσης ισχύουν με το πρόγραμμα οδήγησης σερβο μας μετά από προθέρμανση 30 δευτερολέπτων.Όλες οι γωνίες είναι σε μηχανικές μοίρες.Συμβουλευτείτε το εγχειρίδιο για πλήρεις οδηγίες λειτουργίας.
Μηχανικός

Βαθμολογημένη γωνιακή εκδρομή:	40°
Αδράνεια ρότορα:	0,018 gm cm2, +/-10%
Σταθερά ροπής:	2,79x104 dyne cm/amp, +/-10%
Μέγιστη θερμοκρασία ρότορα:	110°C
Θερμική αντίσταση (πηνίο σε θήκη):	2° C/Watt, Μέγ

Ηλεκτρικός/Μηχανισμός Κίνησης

Αντίσταση πηνίου:	3,72 Ohms, +/-10%
Επαγωγή πηνίου:	109 μΗ, +/-10%
Πίσω τάση EMF:	48,7 μV/βαθμός/δευτ., +/-10%
Τρέχον RMS:	2,4 Amperes σε θερμοκρασία 50° C, μέγ
Ρεύμα αιχμής:	8 αμπέρ, μέγ
Χρόνος απόκρισης βήματος μικρής γωνίας:	100 µs, με 3mm, καθρέφτη Υ, σταθεροποιημένο στο 99%

Ανιχνευτής θέσης

Γραμμικότητα:	99,9 %, Ελάχιστο, πάνω από 20 μοίρες, 99,5% Τυπικό, πάνω από 40 μοίρες
Μετατόπιση κλίμακας:	50 PPM/° C, Μέγιστη
Μηδενική ολίσθηση:	15 μrad/° C, Μέγιστο
Επαναληψιμότητα, Βραχυπρόθεσμη:	8 μικροακτίνες
Σήμα εξόδου, κοινή λειτουργία:	155 µA με ρεύμα AGC 30 mA, +/-20%
Σήμα εξόδου, διαφορική λειτουργία:	12 µA/°, σε ρεύμα κοινής λειτουργίας 155 µA, +/-20%

(2) Μοντέλο 6230H Οπτικός σαρωτής κλειστού βρόχου με γαλβανόμετρο με κινούμενο μαγνήτη

Το γαλβανόμετρο 6230H μπορεί να σχεδιαστεί και να βελτιστοποιηθεί για ταχύτητα, μέγεθος, κόστος και ακρίβεια με τυπικές διαμέτρους δέσμης 8mm, 10mm, 12mm και 15mm.Εμφανίζεται εδώ με καθρέφτη Υ 10mm.Όλες οι προδιαγραφές του ανιχνευτή θέσης ισχύουν για το πρόγραμμα οδήγησης σερβομηχανισμού μετά από προθέρμανση 30 δευτερολέπτων.Όλες οι γωνίες είναι σε μηχανικές μοίρες.Συμβουλευτείτε το εγχειρίδιο για πλήρεις οδηγίες λειτουργίας.

Μηχανολογικές Προδιαγραφές

Βαθμολογημένη γωνιακή εκδρομή:	40°
Αδράνεια ρότορα:	0,97 gm cm2, +/-10%
Σταθερά ροπής:	1,31x105 dyne cm/amp, +/-10%
Μέγιστη θερμοκρασία ρότορα:	110°C Θερμική
Αντίσταση (Rotor to Case):	0,80°C/Watt, Μέγ

Ηλεκτρικές προδιαγραφές/Μηχανισμός μετάδοσης κίνησης

Αντίσταση πηνίου:	1,07 Ωμ, +/-10%
Επαγωγή πηνίου:	173 uH, +/-10%
Πίσω τάση EMF:	229 µV/βαθμός/δευτ., +/-10%
Τρέχον RMS:	7,1 Amperes σε θερμοκρασία 50°C, μέγ
Ρεύμα αιχμής:	25 Αμπέρ, Μέγ
Χρόνος απόκρισης βήματος μικρής γωνίας:	250 µs, µε καθρέφτη Y 8mm, καθίζηση στο 99% 250 µs, µε κάτοπτρο Y 10mm, καθίζηση στο 99%

Ανιχνευτής θέσης

Γραμμικότητα:	99,9 %, Ελάχιστο, πάνω από 20 μοίρες, 99,5% Τυπικό, πάνω από 40 μοίρες
Μετατόπιση κλίμακας:	50 PPM/°C, Μέγιστη
Μηδενική ολίσθηση:	15 μrad/°C, Μέγιστο
Επαναληψιμότητα, Βραχυπρόθεσμη:	8 μικροακτίνες
Σήμα εξόδου, κοινή λειτουργία:	155 µA με ρεύμα AGC 30 mA, +/-20%
Σήμα εξόδου, διαφορική λειτουργία:	11,7 µA/°, σε ρεύμα κοινής λειτουργίας 155 µA, +/-20%

• 6230HM50A MiniCT split καλώδιο 671XX Υποδοχές με καλώδιο 12", ±25 οπτικές μοίρες.Το Mxx υποδηλώνει μέγιστες οπτικές μοίρες.
• Το 6230HB με το 67723H θα λειτουργήσει
• 6230H με 67123H & καλώδιο προσαρμογέα 6010-20-xxx θα λειτουργήσει.
• 6230HA με 671 θα λειτουργήσει.

Παρατήρηση: εάν οι σύνδεσμοι του galvo και της πλακέτας κίνησης δεν ταιριάζουν, απαιτείται καλώδιο προσαρμογέα για να ταιριάξουν.Για παράδειγμα, χρειάζεται ένα καλώδιο προσαρμογέα εάν θέλετε να χρησιμοποιήσετε 6230HB με 67123H.

(3) Μοντέλο 6231HC Κινητός μαγνήτης κλειστού βρόχου με οπτικό σαρωτή γαλβανόμετρου

Το 6231H υποστηρίζει ανοίγματα 8mm, 10mm, 12mm και 15mm.Εμφανίζεται εδώ με το βύσμα C και έναν καθρέφτη Y 10 mm.Όλες οι προδιαγραφές του ανιχνευτή θέσης ισχύουν για το πρόγραμμα οδήγησης σερβομηχανισμού μετά από προθέρμανση 30 δευτερολέπτων.Όλες οι γωνίες είναι σε μηχανικές μοίρες.Συμβουλευτείτε το εγχειρίδιο για πλήρεις οδηγίες λειτουργίας.
Μηχανικός

Βαθμολογημένη γωνιακή εκδρομή:	40°
Αδράνεια ρότορα:	0,82 gm cm2, +/-10%
Σταθερά ροπής:	1,11x105 dyne cm/amp, +/-10%
Μέγιστη θερμοκρασία ρότορα:	110°C
Θερμική αντίσταση (Rotor to Case):	1° C/Watt, Μέγ

Ηλεκτρικός/Μηχανισμός Κίνησης

Αντίσταση πηνίου:	1,27 Ohms, +/-10%
Επαγωγή πηνίου:	176 μΗ, +/-10%
Πίσω τάση EMF:	195 µV/βαθμός/δευτ., +/-10%
Τρέχον RMS:	5,8 Amperes σε θερμοκρασία 50° C, μέγ
Ρεύμα αιχμής:	25 Αμπέρ, Μέγ
Χρόνος απόκρισης βήματος μικρής γωνίας:	250 µs, με ισορροπημένο φορτίο 0,3 gm*cm2

Ανιχνευτής θέσης

Γραμμικότητα:	99,9 %, Ελάχιστο, πάνω από 20 μοίρες, 99,5% Τυπικό, πάνω από 40 μοίρες
Μετατόπιση κλίμακας:	50 PPM/° C, Μέγιστη
Μηδενική ολίσθηση:	15 μrad/° C, Μέγιστο
Επαναληψιμότητα, Βραχυπρόθεσμη:	8 μικροακτίνες
Σήμα εξόδου, κοινή λειτουργία:	155 µA με ρεύμα AGC 30 mA, +/-20%
Σήμα εξόδου, διαφορική λειτουργία:	11,7 µA/°, σε ρεύμα κοινής λειτουργίας 155 µA, +/-20%

(4) Μοντέλο 6231HB Οπτικός σαρωτής με κλειστό βρόχο με γαλβανόμετρο με κινούμενο μαγνήτη

Μηχανολογικές Προδιαγραφές
Optical Aperture, Two-Axis, Std	8, 10 και 12	mm
Βαθμολογημένη γωνιακή εκδρομή	40	º
Αδράνεια ρότορα	0,82	gm*cm2, +/ - 10%
Ροπή σταθερά	11.100	dyne-cm/amp, +/ - 10%
Μέγιστη θερμοκρασία πηνίου	110	ºC
Θερμική αντίσταση (πηνίο σε θήκη)	1.0	ºC/Watt, Μέγ
Ηλεκτρικές προδιαγραφές Μηχανισμός κίνησης
Αντίσταση πηνίου	1.27	Ωμ, +/- 10%
Επαγωγή πηνίου	176	ΩΗ, +/- 10%
Πίσω τάση EMF	195	mV/βαθμός/δευτ., +/- 10%
Ρεύμα RMS	5.8	Αμπέρ σε θερμοκρασία 50ºC, μέγ
Ρεύμα αιχμής	25	Amperes, Max
Χρόνος απόκρισης βημάτων μικρής γωνίας	0,25	ms, με ισορροπημένο φορτίο 0,3 gm*cm2
Ανιχνευτής θέσης
Γραμμικότητα	99,99	Ελάχιστη, πάνω από 20 βαθμούς
Κλίμακα Drift	50	PPM/ºC, Μέγιστο
Μηδενικό Drift	15	Ωrad/º C, Μέγιστο
Επαναληψιμότητα, Βραχυπρόθεσμη	8	μικροακτίνων
Σήμα εξόδου, Κοινή λειτουργία	155	ΩΑ με ρεύμα AGC 30 mA, +/-20%
Σήμα εξόδου, Λειτουργία Διαφορικής	11.7	ΩA/º, σε ρεύμα κοινής λειτουργίας 155 ΩΑ, +/-20%
Οδηγός	67723

(5) Μοντέλο 6240H Οπτικός σαρωτής με κλειστό βρόχο κινούμενου μαγνήτη με βάση γαλβανόμετρο

Το γαλβανόμετρο 6240H μπορεί να σχεδιαστεί και να βελτιστοποιηθεί για ταχύτητα, μέγεθος, κόστος και ακρίβεια με τυπικές διαμέτρους δέσμης 12mm, 15mm, 20mm, 25mm και 30mm.Εμφανίζεται εδώ με καθρέφτη Y 12mm.Όλες οι προδιαγραφές του ανιχνευτή θέσης ισχύουν για το πρόγραμμα οδήγησης σερβομηχανισμού μετά από προθέρμανση 30 δευτερολέπτων.Όλες οι γωνίες είναι σε μηχανικό βαθμό.Συμβουλευτείτε το εγχειρίδιο για πλήρεις οδηγίες λειτουργίας.
Μηχανολογικές Προδιαγραφές

Βαθμολογημένη γωνιακή εκδρομή:	40°
Αδράνεια ρότορα:	2,4 gm cm2, +/-10%
Σταθερά ροπής:	2,0x105 dyne cm/amp, +/-10%
Μέγιστη θερμοκρασία πηνίου:	110°C
Θερμική αντίσταση (πηνίο σε θήκη):	0,62°C/Watt, Μέγ

Ηλεκτρικές προδιαγραφές/Μηχανισμός μετάδοσης κίνησης

Αντίσταση πηνίου:	1,03 Ohms, +/-10%
Επαγωγή πηνίου:	350 μΗ, +/-10%
Πίσω τάση EMF:	346 μV/βαθμός/δευτ., +/-10%
Τρέχον RMS:	8,2 Amperes σε θερμοκρασία 50°C, μέγ
Ρεύμα αιχμής:	25 Αμπέρ, Μέγ
Χρόνος απόκρισης βήματος μικρής γωνίας:	300 µs, με καθρέφτη Y 12mm, σταθεροποιημένο στο 99% 350µs, με καθρέφτη Y 15mm, σταθεροποιημένο στο 99% 650 µs, με καθρέφτη Y 20 mm, σταθεροποιημένο στο 99%

Ανιχνευτής θέσης

Γραμμικότητα:	99,9 %, Ελάχιστο, πάνω από 20 μοίρες, 99,5% Τυπικό, πάνω από 40 μοίρες
Μετατόπιση κλίμακας:	50 PPM/°C, Μέγιστη
Μηδενική ολίσθηση:	15 μrad/°C, μέγιστο
Επαναληψιμότητα, Βραχυπρόθεσμη:	8 μικροακτίνες
Σήμα εξόδου, κοινή λειτουργία:	155 µA με ρεύμα AGC 30 mA, +/-20%
Σήμα εξόδου, διαφορική λειτουργία:	11,7 µA/°, σε ρεύμα κοινής λειτουργίας 155 µA, +/-20%

1.2 Οπτικά Γαλβόμετρα Σειρά 83xxK

Η σειρά σαρωτών 83xxK βασίζεται στην ταχύτητα και την αξιοπιστία της σειράς 62xxH με ακόμη υψηλότερη ανάλυση και θερμική σταθερότητα για τις πιο απαιτητικές εφαρμογές υψηλής ακρίβειας.Κάθε μοντέλο περιλαμβάνει την καλύτερη στην κατηγορία μας τεχνολογία ενεργοποιητή κινητού μαγνήτη και βελτιωμένο ανιχνευτή θέσης που διατίθεται μόνο από την Cambridge Technology.Με τη χαμηλότερη μετατόπιση και τον θόρυβο, η σειρά 83xxK είναι ιδανική για εφαρμογές που απαιτούν ακριβή χαρακτηριστικά, όπως μικρομηχανική και εφαρμογές μεγάλου πεδίου που εξαρτώνται από τη σταθερότητα.
Αποκτήστε το υψηλότερο επίπεδο ακρίβειας, ταχύτητας και αξιοπιστίας σάρωσης:

• Οι μεγαλύτερες ταχύτητες κινητήρα της βιομηχανίας, με ακόμη υψηλότερη ανάλυση και σταθερότητα
• Ανώτερη ακρίβεια και ακρίβεια που εξασφαλίζει παραγωγή υψηλής ποιότητας επεξεργασίας
• Ο στιβαρός σχεδιασμός υποστηρίζει σταθερή αξιοπιστία για μεγάλες ζωές προϊόντων
• Το αποτύπωμα συμπαγών μοντέλων εξασφαλίζει εύκολη ενσωμάτωση συστήματος για μικρούς χώρους
• Διατίθεται με μεγάλη γκάμα μεγεθών καθρεφτών (3 έως 50 mm) και επιλογών επίστρωσης

Αριθμός ανταλλακτικού	8300H	8310H	8315H	8320H
Συνιστώμενο μέγεθος διαφράγματος (mm)	3 έως 7	3 έως 7	3 έως 7	5 έως 10
Επιλογές μήκους κύματος	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Επιστρώσεις ευρείας ζώνης: 350 nm – 12 Ωm
Μέγιστη γωνία σάρωσης (μοίρες)	40°	40°	40°	40°
Αδράνεια ρότορα (gm·cm2, ±10%)	0,013	0,018	0,028	0,125
Σταθερή ροπής (dyne·cm/amp, ±10%)	1,20x104	2,79x104	3,78x104	6,17x104
Μέγιστη θερμοκρασία ρότορα (°C)	110°	110°	110°	110°
Θερμική αντίσταση (Rotor to Case) (°C/watt, max)	3.8	2.0	1.0	1.0
Αντίσταση πηνίου (ohms, ±10%)	2.14	3.7	2.5	2,79
Επαγωγή πηνίου (ΩΗ, ±10%)	52	109	94	180
Πίσω τάση EMF (ΩV/°/δευτ., ±10%)	20.9	48.7	66	108
Ρεύμα RMS (A σε Tcase = 50°C, μέγιστο)	2.3	2.4	4.1	3.9
Ρεύμα αιχμής (A, μέγιστο)	6	8	20	20
Απόκριση βήματος σε μικρή γωνία 1 (τυπική)	Καθρέφτης 3 mm Y 130 Ωs	Καθρέφτης 3 mm Y 100 Ω	Καθρέφτης 3 mm Y 130 Ω	Καθρέφτης 5 mm Y 250 Ω
Βάρος (γραμμάρια, τυπικό)	13.3	18	25.8	42,5
Διάσταση (mm)	12,7x29	12,7x37,3	12,7x53,8	15,3x52

Αριθμός ανταλλακτικού	8330H	8331Η	8340H	8350H	8360H
Συνιστώμενο μέγεθος διαφράγματος (mm)	8 έως 15	8 έως 15	12 έως 25	25 έως 75	30 έως 100
Επιλογές μήκους κύματος	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Επιστρώσεις ευρείας ζώνης: 350 nm – 12 Ωm
Μέγιστη γωνία σάρωσης (μοίρες)	40°	40°	40°	40°	40°
Αδράνεια ρότορα (gm·cm2, ±10%)	0,97	0,82	2.4	15.6	47,5
Σταθερή ροπής (dyne·cm/amp, ±10%)	1,31x105	1,11x105	2,0x105	7,08x105	8,5x105
Μέγιστη θερμοκρασία ρότορα (°C)	110	110	110	110	110
Θερμική αντίσταση (Rotor to Case) (°C/watt, max)	0,8	1.0	0,62	0,35	0.2
Αντίσταση πηνίου (ohms, ±10%)	1.07	1.27	1.03	1,69	0,60
Επαγωγή πηνίου (ΩΗ, ±10%)	173	176	350	1030	530
Πίσω τάση EMF (ΩV/°/δευτ., ±10%)	229	195	346	1220	1480
Ρεύμα RMS (A σε Tcase = 50°C, μέγιστο)	7.1	5.8	8.2	7.1	12
Ρεύμα αιχμής (A, μέγιστο)	25	25	25	20	40
Απόκριση βήματος σε μικρή γωνία 1 (τυπική)	Καθρέφτης 10mm 250us	Καθρέφτης Υ 10mm 250us	Καθρέφτης Υ 15mm 350us	50 mm Y καθρέφτης 3ms	Καθρέφτης 50 mm Y 2,1 ms
Βάρος (γραμμάρια, τυπικό)	267	142	356	590	1200
Διάσταση (mm)	33x73	33x68,2	33x86,5	40,6x113,4	40,6x159,9

Ανιχνευτής θέσης (προδιαγραφές κοινές σε όλα τα μοντέλα):

Γραμμικότητα	99,9% ελάχιστο m, πάνω από 20°;99,5% τυπικό, πάνω από 40°
Κλίμακα Drift	15 ppm/°C, μέγιστο
Μηδενικό Drift	5 Ωrad/°C, μέγιστο
Επαναληψιμότητα, Βραχυπρόθεσμη	8 Ωrad
Σήμα εξόδου, Κοινή λειτουργία	Ελάχιστη 283 ΩΑ, με ρεύμα AGC 60 mA
Σήμα εξόδου, Λειτουργία Διαφορικής	22,6ΩA/° (±2,5%) σε ρεύμα κοινής λειτουργίας 283 ΩΑ
Σήμα εξόδου, Αναλογία κοινής λειτουργίας προς διαφορική λειτουργία	12,5 (±2,5%)

1.3 Μοντέλο 6870 Οπτικός σαρωτής κινητού μαγνήτη χωρητικού ανιχνευτή θέσης

Υποστηρίζει ανοίγματα δέσμης 12mm και 15mm.Όλες οι προδιαγραφές του ανιχνευτή θέσης ισχύουν για το πρόγραμμα οδήγησης σερβομηχανισμού μετά από προθέρμανση 30 δευτερολέπτων.Όλες οι γωνίες είναι σε μηχανικό βαθμό.Συμβουλευτείτε το εγχειρίδιο για πλήρεις οδηγίες λειτουργίας.
Μηχανολογικές Προδιαγραφές

Βαθμολογημένη γωνιακή εκδρομή:	40°
Αδράνεια ρότορα:	2,0 gm*cm2, +/-10%
Σταθερά ροπής:	1,8X105dyne-cm/amp, +/-10%
Μέγιστη θερμοκρασία πηνίου:	110°C
Θερμική αντίσταση (πηνίο σε θήκη):	1,0°C/Watt, Μέγ
Διάσταση	40,6x73,2mm

Ηλεκτρικές προδιαγραφές/Μηχανισμός μετάδοσης κίνησης

Αντίσταση πηνίου:	1,4 Ωμ, +/-10%
Επαγωγή πηνίου:	275uH, +/-10%
Πίσω τάση EMF:	0,3 mV/βαθμός/δευτ., +/-10%
Τρέχον RMS:	5,3 Amperes σε θερμοκρασία 50°C, μέγ
Ρεύμα αιχμής:	25 Αμπέρ, Μέγ
Χρόνος απόκρισης βήματος μικρής γωνίας:	0,7ms, με ισορροπημένο φορτίο 2,0gm*cm2

Ανιχνευτής θέσης

Γραμμικότητα:	99,9%, Ελάχιστο, πάνω από 40 μοίρες
Μετατόπιση κλίμακας:	50 PPM/°C, Μέγιστη
Μηδενική ολίσθηση:	15 microradians/°C, Μέγιστο
Επαναληψιμότητα, Βραχυπρόθεσμη:	8 μικροακτίνες
Σήμα εξόδου, κοινή λειτουργία:	585 μικροαμπέρ με τάση AGC 10VDC, +/-20%
Σήμα εξόδου, διαφορική λειτουργία:	14,5 µA/μοίρα, σε ρεύμα κοινής λειτουργίας 585 μA, +/-20%

1.4 Μοντέλο 6880 Οπτικός σαρωτής κινητού μαγνήτη χωρητικού ανιχνευτή θέσης

Υποστηρίζει ανοίγματα δέσμης 20 mm και 30 mm.

• Το 6880 έχει βύσμα D-sub 9 και οπτικό +/-40o
• Το 6880A διαθέτει καλώδιο διαχωρισμού MiniCT και οπτικό +/-40 o
• Το 6880M διαθέτει υποδοχή D-sub 9 και οπτικό +/-20o
• Το 6880MA διαθέτει καλώδιο διαχωρισμού MiniCT και οπτικό +/-20 o
• Το 6880M140 έχει υποδοχή D-sub 9 και οπτικό +/-60o
• Το 6880MA140 διαθέτει καλώδιο διαχωρισμού MiniCT και οπτικό +/-60 o

Όλες οι προδιαγραφές του ανιχνευτή θέσης ισχύουν για το πρόγραμμα οδήγησης σερβομηχανισμού μετά από προθέρμανση 30 δευτερολέπτων.Όλες οι γωνίες είναι σε μηχανικές μοίρες.Συμβουλευτείτε το εγχειρίδιο για πλήρεις οδηγίες λειτουργίας.
Μηχανολογικές Προδιαγραφές

Βαθμολογημένη γωνιακή εκδρομή:	40°
Αδράνεια ρότορα:	6,4 gm*cm2, +/-10%
Σταθερά ροπής:	2,54X105dyne-cm/amp, +/-10%
Μέγιστη θερμοκρασία πηνίου:	110°C
Θερμική αντίσταση (πηνίο σε θήκη):	0,75°C/Watt, Μέγ
Διάσταση	40,6x75,1mm

Ηλεκτρικές προδιαγραφές/Μηχανισμός μετάδοσης κίνησης

Αντίσταση πηνίου:	1,0 Ωμ, +/-10%
Επαγωγή πηνίου:	280uH, +/-10%
Πίσω τάση EMF:	0,44 mV/βαθμός/δευτ., +/-10%
Τρέχον RMS:	7,5 Amperes σε θερμοκρασία 50°C, μέγ
Ρεύμα αιχμής:	25 Αμπέρ, Μέγ
Χρόνος απόκρισης βήματος μικρής γωνίας:	0,9ms, με ισορροπημένο ταιριαστό φορτίο αδράνειας

Ανιχνευτής θέσης

Γραμμικότητα:	99,9%, Ελάχιστο, πάνω από 40 μοίρες
Μετατόπιση κλίμακας:	50 PPM/°C, Μέγιστη
Μηδενική ολίσθηση:	10 microradians/°C, Μέγιστο
Επαναληψιμότητα, Βραχυπρόθεσμη:	8 μικροακτίνες
Σήμα εξόδου, κοινή λειτουργία:	970 μικροαμπέρ με τάση AGC 10 VDC, +/-20%
Σήμα εξόδου, διαφορική λειτουργία:	22 µA/μοίρα, σε ρεύμα κοινής λειτουργίας 970 μA, +/- 20%

1.5 Μοντέλο 6450 Κινητό πηνίο κλειστού βρόχου με βάση γαλβανόμετρο οπτικό σαρωτής με χωρητικό ανιχνευτή θέσης

Υποστηρίζει ανοίγματα 12 mm.Όλες οι προδιαγραφές του Position Detector ισχύουν για τους σερβο-προγράμματούς μας μετά από προθέρμανση 30 δευτερολέπτων.Όλες οι γωνίες είναι σε μηχανικές μοίρες.Συμβουλευτείτε το εγχειρίδιο για πλήρεις οδηγίες λειτουργίας.
Μηχανολογικές Προδιαγραφές

Βαθμολογημένη γωνιακή εκδρομή:	40°
Αδράνεια ρότορα:	2,3 gm*cm2, +/-10%
Σταθερά ροπής:	0,45X106dyne-cm/amp, +/-10%
Μέγιστη θερμοκρασία πηνίου:	150°C
Θερμική αντίσταση (πηνίο σε θήκη):	5,0°C/Watt, Μέγ
Διάσταση	41,2x108,2mm

Ηλεκτρικές προδιαγραφές/Μηχανισμός μετάδοσης κίνησης

Αντίσταση πηνίου:	4,0 Ωμ, +/-10%
Επαγωγή πηνίου:	450uH, +/-10%
Πίσω τάση EMF:	0,8 mV/βαθμός/δευτ., +/-10%
Τρέχον RMS:	1,8 Amperes σε θερμοκρασία 50°C, μέγ
Ρεύμα αιχμής:	6,0 Αμπέρ, μέγ
Χρόνος απόκρισης βήματος μικρής γωνίας:	2,0ms, με ισορροπημένο ταιριαστό φορτίο αδράνειας

Ανιχνευτής θέσης

Γραμμικότητα:	99,9%, Ελάχιστο, πάνω από 40 μοίρες
Μετατόπιση κλίμακας:	50 PPM/°C, Μέγιστη
Μηδενική ολίσθηση:	15 microradians/°C, Μέγιστο
Επαναληψιμότητα, Βραχυπρόθεσμη:	2 μικροακτίνες
Σήμα εξόδου, κοινή λειτουργία:	970 μικροαμπέρ με τάση AGC 10 VDC, +/-20%
Σήμα εξόδου, διαφορική λειτουργία:	21,5 µA/μοίρα, σε ρεύμα κοινής λειτουργίας 970 μA, +/-20%

Πρόγραμμα οδήγησης: 67045

2. Servo Electronics

Τα προγράμματα οδήγησης PID απόδοσης μας είναι σερβομηχανισμοί με πλήρη χαρακτηριστικά που διατίθενται σε συμπαγείς διαμορφώσεις, διπλού άξονα και υψηλής ισχύος.Παρέχοντας ακρίβεια και ισχύ, οι λύσεις οδηγών μας υποστηρίζουν ακόμη και τις πιο απαιτητικές εφαρμογές που απαιτούν γρήγορες ταχύτητες με υψηλή επαναληψιμότητα, γραμμικότητα και σταθερότητα.Ο συνδυασμός μεγέθους, απόδοσης και ευελιξίας καθιστούν τους αναλογικούς σερβομηχανισμούς μας την ιδανική επιλογή για τα ενσωματωμένα συστήματα σάρωσης.
Αποκτήστε αξία για την απόδοση σε μικρό μέγεθος με μέγιστη ισχύ μετάδοσης κίνησης

• Σχεδιασμένο για σταθερότητα και έλεγχο υψηλού εύρους ζώνης που επιτρέπει τη μέγιστη απόδοση
• Τα συμπαγή μεγέθη προϊόντων εξασφαλίζουν ευέλικτη, εύκολη ενσωμάτωση σε πολύπλοκα συστήματα
• Το ενσωματωμένο κύκλωμα προστασίας παρέχει αξιοπιστία κατά την αξιολόγηση και τη λειτουργία
• Περιλαμβάνει βολικές εξόδους για σήματα θέσης γαλβανομέτρου, σφάλματος και ταχύτητας
• Πλήρως βελτιστοποιημένη απόδοση με προϊόντα σάρωσης Cambridge Technology

2,1 Αναλογικά προγράμματα οδήγησης Servo

(1) Κατάλογος και σύγκριση των 671, 672 και 673

Αριθμός ανταλλακτικού	671 Series Single	672 Series Single	673 Series Dual
Στάδιο εξόδου	Διαφορικός	Μονοτελική	Διαφορικός
Αντίσταση αναλογικής εισόδου	200K +/- 1% ohms (Διαφορικό) 100K +/- 1% ohms (Single Ended)	200K +/- 1% ohms (διαφορικό) 100K +/- 1% ohms (Single Ended)	200K +/- 1% ohms (διαφορικό) 100K +/- 1% ohms (Single Ended)
Αντίσταση αναλογικής εξόδου	1K +/- 1% ohms (για όλες τις άλλες εξόδους παρατήρησης)	1K +/- 1% ohms (για όλες τις άλλες εξόδους παρατήρησης)	2K +/- 1% ohms (για τις ακίδες παρατήρησης Position Output και Current Monitor) 4,75k +/- 1% ohms για όλες τις άλλες ακίδες παρατήρησης
Συντελεστής κλίμακας εισαγωγής θέσης	0,5 volt/μηχανικός βαθμός (2 μοίρες/βολτ), άλλες διαθέσιμες διαμορφώσεις	0,5 βολτ/μηχανικός βαθμός (σύστημα 40°), 0,67 βολτ/βαθμός (σύστημα 30°)	0,5 volt/μηχανικός βαθμός (2 μοίρες/βολτ), άλλες διαθέσιμες διαμορφώσεις
Εύρος εισαγωγής θέσης	+/- 10 βολτ, μέγιστο	+/- 10 βολτ, μέγιστο	+/- 10 βολτ, μέγιστο
Εύρος μετατόπισης θέσης	+/- 5% του εύρους εισόδου, τυπικό	+/- 5% του εύρους εισόδου, τυπικό	+/- 5% του εύρους εισόδου, τυπικό
Εύρος εισόδου ψηφιακής θέσης	216 dac μετράει	N/A	N/A
Μη γραμμικότητα ψηφιακής εισόδου 16-bit	0,006% πλήρους κλίμακας, μέγιστο	N/A	N/A
Συντελεστής κλίμακας εξόδου θέσης	0,5 βολτ/βαθμο	0,5 βολτ/βαθμο	0,5 βολτ/βαθμο
Συντελεστής κλίμακας εξόδου σφάλματος	0,5 βολτ/βαθμο	0,5 βολτ/βαθμο	N/A
Συντελεστής κλίμακας εξόδου ταχύτητας	Αναλογική έξοδος (κλιμακούμενη με βάση το κέρδος διαφοροποιητή θέσης)	Αναλογική έξοδος (κλιμακούμενη με βάση το κέρδος διαφοροποιητή θέσης)	Αναλογική έξοδος (κλιμακούμενη με βάση το κέρδος διαφοροποιητή θέσης)
Έξοδος σφάλματος	Ανοιχτός συλλέκτης: σύνθετη αντίσταση εξόδου 1K ohm (έλκει προς τα κάτω στα -15V), με δυνατότητα νεροχύτη 10mA	Η έξοδος TTL ανέβηκε σε τάση τροφοδοσίας +5V με αντίσταση 100k.Υψηλό επίπεδο = 2,5V, χαμηλό επίπεδο = 0V	Έξοδος CMOS με 4,75k ohm σε σειρά Υψηλό επίπεδο = 11,5V, χαμηλό επίπεδο = 0,05V
Θερμοκρασία Σταθερότητας Ηλεκτρονικών	20 ppm ανά °C	20 ppm ανά °C	20 ppm ανά °C
Απαιτήσεις Τροφοδοτικού	Διαθέσιμες διαμορφώσεις +/- 15 έως +/- 28VDC	Διαθέσιμες διαμορφώσεις +/- 15 έως +/- 28VDC	Διαθέσιμες διαμορφώσεις +/- 15 έως +/- 28VDC
Μέγιστο όριο ρεύματος μονάδας δίσκου	10 amps peak1 5 amps rms (εξαρτάται από την παροχή ρεύματος και το φορτίο)	10 αμπέρ αιχμής 5 αμπέρ rms (εξαρτάται από το τροφοδοτικό και το φορτίο)	10 αμπέρ αιχμής 5 αμπέρ rms (εξαρτάται από το τροφοδοτικό και το φορτίο)
Εύρος θερμοκρασίας λειτουργίας	0 - 50°C	0 - 50°C	0 - 50°C
Διαστάσεις (Πίνακας με βραχίονα ψύκτρας, κατά προσέγγιση, cm)	10,16 x 6,68 x 2,69 εκ	5,40 x 6,03 x 2,69 εκ	10,03 x 7,75 x 3,07 εκ

(2) MicroMax® Model 677XX Single Axis

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:

• Το μικρότερο πρόγραμμα οδήγησης σερβομηχανισμού για συμπαγή, χαμηλού κόστους ενσωμάτωση συστήματος
• Σήματα εξόδου θέσης, σφάλματος και ταχύτητας
• Προσαρμογή κλίμακας εισόδου και μετατόπισης
• On Board Protection Circuitry

Το μη ενσωματωμένο πρόγραμμα οδήγησης MicroMax Model 677XX Class 0 παρέχει ένα εξαιρετικά συμπαγές, υψηλής απόδοσης και πλήρως εξοπλισμένο πακέτο σερβομηχανημάτων.Με μόλις 2 ίντσες σε πλάτος και 2,5 σε μήκος συγκαταλέγεται μεταξύ των μικρότερων προγραμμάτων οδήγησης σερβομηχανισμού που διατίθενται στο εμπόριο, προσφέροντας ευκολότερη ενσωμάτωση στη λύση σάρωσης.Διαθέτοντας αυτόματο έλεγχο απολαβής (AGC), απόσβεση συστήματος χαμηλού θορύβου, αντιστάθμιση γραμμικότητας και εξαρτήματα υψηλής σταθερότητας, ο σερβομηχανισμός 677XX παρέχει υψηλή ποιότητα και σταθερή τοποθέτηση.

Σχεδιασμένο με γνώμονα την ευελιξία, το MicroMax Model 677XX διαθέτει διαφορικές αναλογικές εισόδους, ευέλικτες διαμορφώσεις τροφοδοσίας και έλεγχο θέσης που επιτρέπουν τη βελτιστοποίηση των γωνιών τοποθέτησης του συστήματος, της ταχύτητας και της ακρίβειας.Τα σήματα εξόδου θέσης, ταχύτητας και σφάλματος συστήματος καθιστούν εύκολη και ακριβή την ενσωμάτωση σε πολύπλοκες εφαρμογές συστημάτων σάρωσης.Το ενσωματωμένο υλικό τοποθέτησης, οι υποδοχές χαμηλού προφίλ και το συνολικό μικρό μέγεθος επιτρέπουν συμπαγή σχέδια συστημάτων με εύκολη ενσωμάτωση.

Το νέο μικρότερο μέγεθος MicroMax 677XX πρόγραμμα οδήγησης μονού άξονα μπορεί να διαμορφωθεί για βέλτιστη απόδοση με τους οπτικούς σαρωτές κλειστού βρόχου 6200 και 6800 που βασίζονται σε γαλβανόμετρο.Χρησιμοποιείται με την πατενταρισμένη τεχνολογία γαλβανομέτρου ανίχνευσης θέσης, το MicroMax 677XX παρέχει βελτιωμένη σταθερότητα χρόνου και θερμοκρασίας χωρίς την ανάγκη θερμικής αντιστάθμισης.Το κύκλωμα προστασίας επί του οχήματος διασφαλίζει αξιόπιστο έλεγχο του συστήματος κατά την ενσωμάτωση και τη λειτουργία.Για να εγγυηθεί την ασφαλή λειτουργία και την εκτεταμένη διάρκεια ζωής του προϊόντος, το MicroMax 677XX παρακολουθεί και ελέγχει την ισχύ του γαλβανομέτρου και διαθέτει μια πρίζα ασφάλειας για πρόσθετη προστασία του συστήματος.Χρησιμοποιεί επίσης ρύθμιση σήματος σερβομηχανισμού για να διατηρεί ελεγχόμενη απόδοση εντός των ονομαστικών ορίων γωνιακής εκδρομής.Αυτός ο συνδυασμός μεγέθους, ευελιξίας και τιμής καθιστά το MicroMax Model 677XX την ιδανική επιλογή όπου απαιτούνται υψηλά επίπεδα ταχύτητας και απόδοσης στο πιο συμπαγές περιβάλλον.

Προδιαγραφές:

Αντίσταση αναλογικής εισόδου	400K +/-1% ohms (Διαφορικό)
	200K +/-1% ohms (Single Ended)
Αντίσταση αναλογικής εξόδου	1K +/-1% ohms (για όλες τις άλλες εξόδους παρατήρησης)
Συντελεστής κλίμακας εισαγωγής θέσης	0,5 volt/μηχανικός βαθμός (σύστημα 40o), 0,67 volt/βαθμός (σύστημα 30o)
Εύρος εισαγωγής θέσης	+/-10 βολτ, μέγιστο
Εύρος μετατόπισης θέσης	+/-10 βολτ
Συντελεστής κλίμακας εξόδου θέσης	0,5 βολτ/βαθμο
Συντελεστής κλίμακας εξόδου σφάλματος	0,5 βολτ/βαθμο
Συντελεστής κλίμακας εξόδου ταχύτητας	Αναλογική έξοδος (κλιμακούμενη με βάση το κέρδος διαφοροποιητή θέσης)
Απαιτήσεις Τροφοδοτικού	Διατίθενται διαμορφώσεις +/-15 έως +/-28VDC
Μέγιστο όριο ρεύματος μονάδας δίσκου	10 αμπέρ αιχμής, 5 αμπέρ rms (εξαρτάται από την παροχή ρεύματος και το φορτίο)
Εύρος θερμοκρασίας λειτουργίας	0 -50 oC
Μέγεθος	5,08 cm x 6,35 cm x 2,69 cm

Η πλακέτα σερβο 677 είναι διαθέσιμη σε διάφορες διαμορφώσεις, όπως περιγράφεται παρακάτω:

(3)Το MicroMax® Model 673XX Dual Axis

Το MicroMax® Model 673XX Dual Axis Driver Board: ο σερβομηχανισμός διπλού άξονα μας προσφέρει ενσωματωμένες ή μη διαμορφώσεις βρόχου σερβομηχανισμού, ρύθμιση σήματος εισόδου σφαλμάτων και/ή ρυθμού περιστροφής και εξαρτήματα υψηλής σταθερότητας για εξαιρετικά ακριβή τοποθέτηση σε εφαρμογές που απαιτούν την καλύτερη επαναληψιμότητα, γραμμικότητα , σταθερότητα και κόστος σε ένα πολύ συμπαγές σύστημα.Οι υποδοχές χαμηλού προφίλ και η σχεδίαση διπλού άξονα του 673XX επιτρέπουν την εύκολη ενσωμάτωση σε οποιοδήποτε σύστημα, ενώ η ενσωματωμένη ρύθμιση κλιματισμού και παρακολούθησης κατάστασης του συστήματος διασφαλίζει τον πλήρη και αξιόπιστο έλεγχο του συστήματος.

(4) Servo Driver MicroMax® 671XX Single Axis

Η πλακέτα προγράμματος οδήγησης MicroMax® 671XX: η προηγμένη σερβοτοπολογία μας και η διαθεσιμότητα της ενσωμάτωσης σφαλμάτων Κλάσης 1 παρέχει εξαιρετική επαναληψιμότητα, ακρίβεια και σταθερότητα τοποθέτησης σε μια συμπαγή διαμόρφωση ενός άξονα.Τα εξαρτήματα υψηλής σταθερότητας παρέχουν εξαιρετική σταθερότητα χρόνου και θερμοκρασίας.Το ενσωματωμένο σύστημα κλιματισμού και παρακολούθησης κατάστασης εξασφαλίζει πλήρη και αξιόπιστο έλεγχο του συστήματος κατά την ενσωμάτωση και τη λειτουργία.
Προσφέρουμε μια επιλογή ψηφιακής εισόδου με τα προγράμματα οδήγησης σερβο 671 και 670.Η παράλληλη ψηφιακή διασύνδεση Model 6757 είναι μια μονάδα που τοποθετείται στον Servo Controller MicroMax.Αυτό επιτρέπει στο χρήστη να παρέχει μια παράλληλη ψηφιακή εντολή θέσης 16 BIT.Υπάρχουν επίσης τέσσερις γραμμές ελέγχου που επιτρέπουν στο χρήστη να διευθύνει και να ελέγχει κάθε μονάδα εισόδου χρησιμοποιώντας έναν δίαυλο δεδομένων 16 BIT.Το πρόγραμμα οδήγησης σερβομηχανισμού ρυθμίζεται εύκολα για εναλλαγή μεταξύ ψηφιακού και αναλογικού ελέγχου εντολών θέσης.Κάθε μονάδα παρέχεται με ένα ταιριαστό καλώδιο μονού άκρου.Απαιτείται μία μονάδα για κάθε σαρωτή.Αυτό είναι προαιρετικό και απαιτείται μόνο εάν χρησιμοποιείται ψηφιακή εντολή.Αυτή η επιλογή μπορεί εύκολα να προστεθεί σε μεταγενέστερη ημερομηνία.

Η πλακέτα σερβο 671 είναι διαθέσιμη σε διάφορες διαμορφώσεις, όπως περιγράφεται παρακάτω:

(5) Servo Driver MicroMax® 670XX Single Axis

Καθώς η πολυπλοκότητα και οι απαιτήσεις προδιαγραφών των σημερινών οπτικών συστημάτων αυξάνονται, τόσο αυξάνεται η ανάγκη για συστήματα υψηλών επιδόσεων, υψηλής ακρίβειας και συμπαγούς τοποθέτησης καθρεφτών.Το σύστημα MicroMaxTM Series 670 σχεδιάστηκε για εφαρμογές που απαιτούν προδιαγραφές υψηλών επιδόσεων.

Το σύστημα τοποθέτησης καθρέφτη σε επίπεδο πλακέτας μονής άξονα Series 670 αποτελείται από α

μονοκάναλος σερβοενισχυτής σε πλακέτα 2,50” x 4,00” και σαρωτή υψηλής απόδοσης.Ο σαρωτής έχει σχεδιαστεί για ένα συγκεκριμένο εύρος αδρανειακών φορτίων, επιτρέποντας τον ακριβή έλεγχο των καθρεπτών με αδράνειες από μικρότερες από 0,001 gm-cm2 έως μεγαλύτερες από 100.000 gm-cm2.

Όλες οι γωνίες είναι σε μηχανικό βαθμό.Όλες οι προδιαγραφές ισχύουν μετά από περίοδο προθέρμανσης 1 λεπτού.

Αντίσταση αναλογικής εισόδου	200K + 1% ohms (Διαφορικό); 100K + 1% ohms (Single Ended)
Αντίσταση εξόδου θέσης	1K + 1% ohms (Για όλες τις εξόδους παρατήρησης)
Συντελεστής κλίμακας εισαγωγής θέσης	0,5 volt/o (2o/volt)
Εύρος εισόδου αναλογικής θέσης	+ 10 βολτ μέγ
Εύρος εισόδου ψηφιακής θέσης	216 dac μετράει
Μη γραμμικότητα ψηφιακής εισόδου 16 bit	0,006% πλήρους κλίμακας, μέγ
Εύρος μετατόπισης θέσης	+ 2 βολτ
Pos.Συντελεστής κλίμακας εξόδου	0,5 βολτ/ο
Συντελεστής κλίμακας εξόδου σφάλματος	0,5 βολτ/ο
Συντελεστής κλίμακας εξόδου ταχύτητας	Αναλογική (κλιμακούμενη με βάση το κέρδος διαφοροποιητή θέσης)
Έξοδος σφάλματος	Ανοιχτός συλλέκτης, σύνθετη αντίσταση εξόδου 1K ohm (έλκει προς τα κάτω στα –15V), με δυνατότητα νεροχύτη 10mA
Θερμοκρασία Σταθερότητας Ηλεκτρονικών	20 PPM ανά oC
Απαιτήσεις τάσης εισόδου	+/-15 έως +/-28 VDC (το ρεύμα ποικίλλει ανάλογα με τη διαμόρφωση του κινητήρα)
Μέγιστο όριο ρεύματος κίνησης, Μέγιστη	10 Αμπέρ
Μέγιστο όριο ρεύματος κίνησης, RMS	5 Amperes (εξαρτάται από την παροχή ρεύματος, το φορτίο και την ψύκτρα.)
Εύρος θερμοκρασίας λειτουργίας	0 - 50°C
Μέγεθος	4,0 in x 2, in x 1,06 in;10,16cm x 6,35cm x 2,69cm
Βάρος	3,07 ουγγιές (87 γραμμάρια)

2.2 Digital Servo Drivers

Τα ψηφιακά προγράμματα οδήγησης σερβο μας διαθέτουν αυτοβαθμονόμηση, έλεγχο χώρου κατάστασης και βελτιστοποίηση εισαγωγής εντολών, χαρακτηριστικά που είναι ιδανικά για τη σάρωση εφαρμογών που απαιτούν τις υψηλότερες ταχύτητες και ακρίβεια.Η κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία των προγραμμάτων οδήγησης προσφέρει μέγιστη απόδοση συστήματος, ευελιξία και ευκολία στη χρήση με ενσωματωμένους επεξεργαστές που χαρακτηρίζουν τα στοιχεία σάρωσης κάθε φορά που ενεργοποιείτε το σύστημα.Για ευκολία ενσωμάτωσης, οι συμπαγείς σερβομηχανισμοί DC Model περιλαμβάνουν ευέλικτες διαμορφώσεις τροφοδοσίας, ενσωματωμένο υλικό τοποθέτησης και υποδοχές χαμηλού προφίλ.

Πάρτε τον πλήρη έλεγχο χρησιμοποιώντας τους εύκολους στην ενσωμάτωση, υψηλής απόδοσης σερβομηχανισμούς μας

• Βασισμένοι σε προσομοίωση αλγόριθμοι προφιλτραρίσματος για βελτιστοποίηση του ελέγχου κίνησης
• Ο αυτόματος συντονισμός και η βαθμονόμηση εκκίνησης παρέχουν μειωμένο κόστος κατασκευής συστήματος
• Η απλοποιημένη υπηρεσία πεδίου αυξάνει την εξοικονόμηση πόρων και τον χρόνο λειτουργίας του συστήματος
• Το συμπαγές, ευέλικτο σερβο αποτύπωμα είναι εύκολο να διαμορφωθεί σε πολύπλοκα συστήματα
• Βελτιστοποιημένη απόδοση παρέχεται με προϊόντα σάρωσης Cambridge Technology

Αριθμός ανταλλακτικού	Μοντέλο DC900	Μοντέλο DC2000	Μοντέλο DC3000 Plus (χαμηλού θορύβου)
Αριθμός Άξονες	Μονόκλινο	Διπλός	Διπλός
Είσοδος εντολών	Αναλογικό (±5V διαφορικό, ±10V μονού άκρου) XY2-100 High Speed ​​Serial Digital	XY2-100 High Speed ​​Serial Digital	XY2-100 High Speed ​​Serial Digital
Αντίσταση αναλογικής εισόδου	400K +/-1% ohms (Διαφορικό) 200K +/-1% ohms (Single Ended)	—	—
Αντίσταση αναλογικής εξόδου	1K +/-1% ohms (για όλες τις εξόδους παρατήρησης)	Η μη τερματισμένη έξοδος του OPA2227, <1Ω	Η μη τερματισμένη έξοδος του OPA2227, <1Ω
Συντελεστής κλίμακας εισαγωγής θέσης	0,50 βολτ/μοίρα (40° σύστημα) 0,67 βολτ/μοίρα (30° σύστημα) 1,00 βολτ/μοίρα (20° σύστημα)	—	—
Εύρος εισόδου αναλογικής θέσης	+/- 10 βολτ μέγ	—	—
Συντελεστής κλίμακας εξόδου θέσης	0,5 βολτ/βαθμο	0,333V/βαθμός μη διαφορικό	0,333V/βαθμός μη διαφορικό
Απαιτήσεις Τροφοδοτικού	Διατίθενται διαμορφώσεις +/-15 έως +/-32VDC	Διατίθενται διαμορφώσεις +/-15 έως +/-32VDC	Διατίθενται διαμορφώσεις +/-15 έως +/-28VDC
Μέγιστο όριο ρεύματος μονάδας δίσκου	8 αμπέρ αιχμής, 5 αμπέρ rms (εξαρτάται από την παροχή ρεύματος και το φορτίο)	10 αμπέρ αιχμής, 2,5 αμπέρ rms (ανά άξονα) (εξαρτάται από την παροχή ρεύματος και το φορτίο)	20 αμπέρ αιχμής, 5 αμπέρ rms (ανά άξονα) (εξαρτάται από τροφοδοσία και φορτίο)
Ήρεμη Δύναμη	15W	16W	11,5 W
Dither (RMS)	8 Ωrad	7 Ωrad	4 Ωrad
Εύρος θερμοκρασίας λειτουργίας	0 - 50°C	0 - 50°C	0 - 50°C
Διαστάσεις 1	5,14 x 10,48 x 4,45 εκ	10,50 x 7,50 x 6,44 εκ	10,50 x 7,50 x 6,44 εκ

Για πιο λεπτομερείς πληροφορίες σχετικά με τα galvo της σειράς CTI, παρακαλούμεκατέβασε εδώ.
