Μικρά και μεσαία μεγέθους λέιζερ μετρητές απόστασης είναι συμπαγή

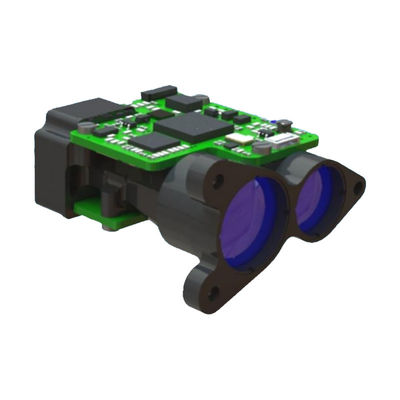

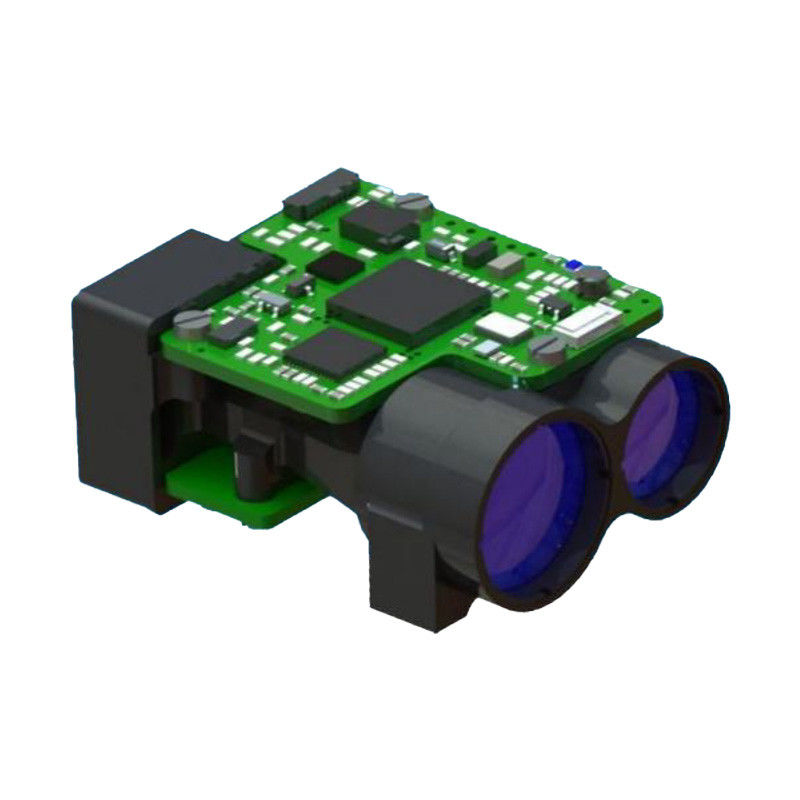

1Διάμετρος λέιζερ σειράς STDY-DA και STDY-YA
Ο λέιζερ μετρητής απόστασης της σειράς STDY-DA και STDY-YA είναι συμπαγής σε σχεδιασμό και εύκολη στην ενσωμάτωση.Τα χαρακτηριστικά είναι μακρά διάρκεια ζωής και χαμηλή κατανάλωση ενέργειας. Και χρησιμοποιείται ευρέως στην αερομεταφερόμενη κάψουλα, οχήματα γύρισμα, χειροκίνητο όργανο παρατήρησης, υψομετρητή, τηλεσκόπιο, οπτικό όπλο, οπτικό όπλο έργο και άλλους φωτοηλεκτρικούς εξοπλισμούς, για την εκπλήρωση της αεροπορίας,πλοίο, όχημα, αστυνομία, σιδηρόδρομο, ηλεκτρική ενέργεια, επικοινωνία, γεωλογία, κατασκευή, πυρασφάλεια, δασοκομία, εξωτερικές εφαρμογές και άλλες εφαρμογές.
(1) Σειρά STDY-DA1xxx
| Σχήμα |
STDY-DA1000 |
ΣΤΔΥ-DA1500 |
| Διάστημα κύματος |
905nm |
| Πεδίο |
20m~1000m |
20m~1500m |
| Ακριβότητα εύρους |
≤ ± 2m |
| Περιορισμός συχνότητας |
1 Hz |
| Ακριβές ποσοστό |
≥98% |
| Ανοιχτότητα αποδοχής |
17 χιλιοστά |
| Συνδετήρας |
TTL |
| Πρόσθετη τάση |
5V±0,5V |
| Κατανάλωση ενέργειας |
≤2W |
| Διάσταση |
45mmx44mmx21mm |
| Βάρος |
≤ 35 g |
| Θερμοκρασία λειτουργίας |
-40°C~+55°C |
(2) σειρά STDY-DA2xxx
| Σχήμα |
STDY-DA2000 |
ΣΤΔΥ-DA2500 |
| Διάστημα κύματος |
905nm |
| Πεδίο |
20m~2000m |
30m~2500m |
| Ακριβότητα εύρους |
≤ ± 2m |
| Περιορισμός συχνότητας |
1 Hz |
| Ακριβές ποσοστό |
≥98% |
| Ανοιχτότητα αποδοχής |
17 χιλιοστά |
| Συνδετήρας |
TTL |
| Πρόσθετη τάση |
5V±0,5V |
| Κατανάλωση ενέργειας |
≤2W |
| Διάσταση |
50.5mmx37mmx22mm |
| Βάρος |
≤ 45 g |
| Θερμοκρασία λειτουργίας |
-40°C~+55°C |
(3) σειρά STDY-DA3xxx
| Σχήμα |
STDY-DA3000 |
ΣΤDY-DA3500 |
| Διάστημα κύματος |
905nm |
| Πεδίο |
20 έως 3000 μέτρα |
30m~3500m |
| Ακριβότητα εύρους |
≤ ± 2m |
| Περιορισμός συχνότητας |
1 Hz |
| Ακριβές ποσοστό |
≥98% |
| Ανοιχτότητα αποδοχής |
24 χιλιοστά |
| Συνδετήρας |
TTL |
| Πρόσθετη τάση |
5V±0,5V |
| Κατανάλωση ενέργειας |
≤2W |
| Διάσταση |
50mmx49.5mmx29mm |
| Βάρος |
≤ 65 g |
| Θερμοκρασία λειτουργίας |
-40°C~+55°C |
(4) Σειρά STDY-YA2xxx
| Σχήμα |
STDY-YA2000 |
STDY-YA2500 |
| Διάστημα κύματος |
1550nm |
| Πεδίο |
30m~2000m |
30m~2500m |
| Ακριβότητα εύρους |
≤ ± 2m |
| Περιορισμός συχνότητας |
1 Hz |
| Ακριβές ποσοστό |
≥98% |
| Ανοιχτότητα αποδοχής |
17 χιλιοστά |
| Συνδετήρας |
TTL |
| Πρόσθετη τάση |
5V±0,5V |
| Κατανάλωση ενέργειας |
≤ 3W |
| Διάσταση |
51mmx37mmx22mm |
| Βάρος |
≤ 45 g |
| Θερμοκρασία λειτουργίας |
-40°C~+55°C |
(5) σειρά STDY-YA2xxxA
| Σχήμα |
ΣΤDY-YA2000A |
Επικαιροποιημένο |
| Διάστημα κύματος |
1550nm |
| Πεδίο |
30m~2000m |
30m~2500m |
| Ακριβότητα εύρους |
≤ ± 2m |
| Περιορισμός συχνότητας |
1 Hz |
| Ακριβές ποσοστό |
≥98% |
| Ανοιχτότητα αποδοχής |
17 χιλιοστά |
| Συνδετήρας |
TTL |
| Πρόσθετη τάση |
5V±0,5V |
| Κατανάλωση ενέργειας |
≤ 3W |
| Διάσταση |
50.5mmx45.5mmx29mm |
| Βάρος |
≤ 45 g |
| Θερμοκρασία λειτουργίας |
-40°C~+55°C |
(6) STDY-YA3000 και STDY-YA3000A
| Σχήμα |
STDY-YA3000 |
STDY-YA3000A |
| Διάστημα κύματος |
1550nm |
| Πεδίο |
30m-3000m |
| Ακριβότητα εύρους |
≤ ± 2m |
| Περιορισμός συχνότητας |
1 Hz |
| Ακριβές ποσοστό |
≥98% |
| Ανοιχτότητα αποδοχής |
24 χιλιοστά |
| Συνδετήρας |
TTL |
| Πρόσθετη τάση |
5V±0,5V |
| Κατανάλωση ενέργειας |
≤ 3W |
| Διάσταση |
51mmx50mmx29mm |
51mmx55mmx40mm |
| Βάρος |
≤ 65 g |
| Θερμοκρασία λειτουργίας |
-40°C~+55°C |
2. Σειρά STDY-DYC μικρού και μεσαίου μεγέθους μετρητής απόστασης λέιζερ
Η σειρά STDY-DYC μικρών και μεσαίων μεγέθους μετρητών απόστασης λέιζερ είναι συμπαγής, εύκολη στην εγκατάσταση και τη λειτουργία.Τα χαρακτηριστικά είναι μακρά διάρκεια ζωής και χαμηλή κατανάλωση ενέργειας. Μπορεί να παρέχει βαθιά προσαρμογή σύμφωνα με τις διαφορετικές ανάγκες. Και χρησιμοποιείται ευρέως στην αερομεταφερόμενη κάψουλα, το στρογγυλοπίνακα οχήματος, χειροκίνητο όργανο παρατήρησης, υψομετρητή, τηλεσκόπιο, όπλο θέα,Έργο όπλων και λοιπών φωτοηλεκτρικών εξοπλισμού, για την αεροπορία, τα πλοία, τα οχήματα, την αστυνομία, τους σιδηροδρόμους, την ηλεκτρική ενέργεια, τις επικοινωνίες, τη γεωλογία, την κατασκευή, την πυρκαγιά, τη δασοκομία, τις εξωτερικές εφαρμογές και άλλες εφαρμογές.
(1) Σειρά STDY-DYCx000
| Σχήμα |
STDY-DYC3000 |
STDY-DYC4000 |
STDY-DYC5000 |
| Διάστημα κύματος |
1535nm |
1535nm |
1535nm |
| Πεδίο |
15m~3000m |
50m~4000m |
50 έως 5000 μέτρα |
| Ακριβότητα εύρους |
≤ ± 2m |
≤ ± 2m |
≤ ± 2m |
| Περιορισμός συχνότητας |
≥1Hz |
≥1Hz |
≥1Hz |
| Ακριβές ποσοστό |
≥98% |
≥98% |
≥98% |
| Γωνία αποκλίσεις |
≤ 0,65mrad |
≤ 0,6mrad |
≤ 0,7mrad |
| Ανοιχτότητα αποδοχής |
18 χιλιοστά |
21 χιλιοστά |
25 χιλιοστά |
| Συνδετήρας |
TTL |
RS422 |
RS422 |
| Πρόσθετη τάση |
12V±2V |
12V±2V |
12V±2V |
| Κατανάλωση ενέργειας |
≤2W |
≤ 3W |
≤ 3W |
| Διάσταση |
50mmx36mmx24mm |
57mmx50mmx30mm |
61mmx43mmx32mm |
| Βάρος |
≤ 56 g |
≤ 75 g |
≤ 85 g |
| Θερμοκρασία λειτουργίας |
-40°C~+55°C |
-40°C~+55°C |
-40°C~+55°C |
| Σχήμα |
ΣΤΔΥ-DYC6000 |
ΣΤΔΥ-DYC7000 |
ΣΤΔΙ-ΔΥΚ8000 |
STDY-DYC9000 |
| Διάστημα κύματος |
1535nm |
1535nm |
1535nm |
1535nm |
| Πεδίο |
20m~6000m |
20m~7000m |
80m~8000m |
80m~9000m |
| Ακριβότητα εύρους |
≤ ± 2m |
≤ ± 2m |
≤ ± 2m |
≤ ± 2m |
| Περιορισμός συχνότητας |
≥1Hz |
≥1Hz |
≥1Hz |
≥1Hz |
| Ακριβές ποσοστό |
≥98% |
≥98% |
≥98% |
≥98% |
| Γωνία αποκλίσεις |
≤ 0,3mrad |
≤ 0,3mrad |
≤ 0,5mrad |
≤ 0,5mrad |
| Ανοιχτότητα αποδοχής |
34 χιλιοστά |
34 χιλιοστά |
42 χιλιοστά |
42 χιλιοστά |
| Συνδετήρας |
RS422 |
RS422 |
RS422 |
RS422 |
| Πρόσθετη τάση |
7.5V±1.5V |
7.5V±1.5V |
12V±2V |
12V±2V |
| Κατανάλωση ενέργειας |
≤2W |
≤2W |
≤ 3W |
≤ 3W |
| Διάσταση |
80x59x45 χιλιοστά |
80x59x45 χιλιοστά |
86x66x45 χιλιοστά |
86x66x45 χιλιοστά |
| Βάρος |
≤ 120 g |
≤ 120 g |
≤ 145 g |
≤ 145 g |
| Θερμοκρασία λειτουργίας |
-40°C~+55°C |
-40°C~+55°C |
-40°C~+55°C |
-40°C~+55°C |
(2) Σειρά STDY-DYCx000A
| Σχήμα |
ΣΤΔΙ-ΔΥC6000Α |
ΣΤΔΙ-ΔΥΚ7000Α |
| Διάστημα κύματος |
1535nm |
| Πεδίο |
20m ̇ 6000m |
20m7000m |
| Ακριβότητα εύρους |
≤ ± 2m |
| Περιορισμός συχνότητας |
1 Hz |
| Ακριβές ποσοστό |
≥98% |
| Γωνία αποκλίσεις |
≤ 0,3mrad |
| Ανοιχτότητα αποδοχής |
34 χιλιοστά |
| Συνδετήρας |
TTL |
| Πρόσθετη τάση |
7.5V±1.5V |
| Κατανάλωση ενέργειας |
≤2W |
| Διάσταση |
81 χιλιοστά x 57.5 χιλιοστά x 41.5 χιλιοστά |
| Βάρος |
≤ 125 g |
| Θερμοκρασία λειτουργίας |
-40°C~+55°C |
(3) STDY-DYC6000B
| Σχήμα |
ΣΤΔΙ-ΔΥΚ6000Β |
| Διάστημα κύματος |
1535nm |
| Πεδίο |
50 έως 6000 μέτρα |
| Ακριβότητα εύρους |
≤ ± 2m |
| Περιορισμός συχνότητας |
1 Hz |
| Ακριβές ποσοστό |
≥98% |
| Γωνία αποκλίσεις |
≤ 0,7mrad |
| Ανοιχτότητα αποδοχής |
34 χιλιοστά |
| Συνδετήρας |
RS422 |
| Πρόσθετη τάση |
28V±6V |
| Κατανάλωση ενέργειας |
≤ 3W |
| Διάσταση |
87mmx52mmx41mm |
| Βάρος |
≤ 195 g |
| Θερμοκρασία λειτουργίας |
-40°C~+55°C |
(4) STDY-DYC100X και STDY-DYC100XA
| Σχήμα |
STDY-DYC100X |
ΣΤΔΥ-DYC100XA |
| Διάστημα κύματος |
1535nm |
| Πεδίο |
50m ̇ 10000m |
80m ̇ 10000m |
| Ακριβότητα εύρους |
≤ ± 2m |
| Περιορισμός συχνότητας |
1 Hz |
| Ακριβές ποσοστό |
≥98% |
| Γωνία αποκλίσεις |
≤ 0,5mrad |
| Ανοιχτότητα αποδοχής |
48 χιλιοστά |
| Συνδετήρας |
RS422 |
| Πρόσθετη τάση |
28V±6V |
| Κατανάλωση ενέργειας |
≤4W |
| Διάσταση |
107mmx84mmx56mm |
| Βάρος |
≤ 230g |
≤290g |
| Θερμοκρασία λειτουργίας |
-40°C~+55°C |
(5) Αναζητητής μεσαίας εμβέλειας σειράς STDY-DYC
Η σειρά STDY-DYC μεσαίου βεληνεκούς είναι συμπαγής και εύκολη στην εγκατάσταση και λειτουργία.Τα χαρακτηριστικά του είναι μακρά διάρκεια ζωής και χαμηλή κατανάλωση ενέργειας.. Μπορεί να παρέχει βαθιά προσαρμογή σύμφωνα με τις διαφορετικές ανάγκες. Και χρησιμοποιείται ευρέως στην αερομεταφερόμενη κάψουλα, το στρογγυλοπίνακα οχήματος, χειροκίνητο όργανο παρατήρησης, υψομετρητή, τηλεσκόπιο, όπλο θέα,Έργο όπλων και λοιπών φωτοηλεκτρικών εξοπλισμού, για την αεροπορία, τα πλοία, τα οχήματα, την αστυνομία, τους σιδηροδρόμους, την ηλεκτρική ενέργεια, τις επικοινωνίες, τη γεωλογία, την κατασκευή, την πυρκαγιά, τη δασοκομία, τις εξωτερικές εφαρμογές και άλλες εφαρμογές.
| Σχήμα |
STDY-DYC250X |
STDY-DYC300X |
| Διάστημα κύματος |
1535nm |
| Πεδίο |
300m ̇ 25000m |
300m ̇ 30000m |
| Ακριβότητα εύρους |
≤ ± 5m |
| Περιορισμός συχνότητας |
1 Hz |
| Ακριβές ποσοστό |
≥98% |
| Γωνία αποκλίσεις |
≤ 0,4mrad |
| Ανοιχτότητα αποδοχής |
48 χιλιοστά |
65 χιλιοστά |
| Συνδετήρας |
RS422 |
| Πρόσθετη τάση |
28V±6V |
| Κατανάλωση ενέργειας |
≤ 10W |
| Διάσταση |
245mmx113mmx85mm |
133 χλμ. x 122 χλμ. x 76 χλμ. |
| Βάρος |
≤ 2100 g |
≤ 1000 g |
| Θερμοκρασία λειτουργίας |
-40°C~+55°C |
3. Σειρά STDY-DYB μικρού φωτόμετρου λέιζερ
Η σειρά STDY-DYB μικρού φωτομέτρου λέιζερ αντλείται από ημιαγωγό, ο οποίος μπορεί να μεταδίδει παλμό λέιζερ και να λαμβάνει ηχώ λέιζερ για να λαμβάνει τις πληροφορίες απόσταση του μετρούμενου στόχου.Εκπέμπει παλμούς λέιζερ με καθορισμένη ακριβή κωδικοποίηση ή με εξωτερικό συγχρονισμένο τρόπο για να παρέχει ημιενεργά σημεία λέιζερ καθοδήγησης για όπλα με καθοδήγηση λέιζερΤο προϊόν είναι κατάλληλο για εξοπλισμό αναγνώρισης εδάφους, πύργο οχήματος, πύργο πλοίου, ελικόπτερο και φωτοηλεκτρικό φορτίο UAV.
| Σχήμα |
ΣΤΔΙ-ΔΥΒ025 |
ΣΤΔΙ-ΔΥΒ040 |
ΣΤΔΙ-ΔΥΒ060 |
STDY-DYB100 |
| Διάστημα κύματος |
1064nm |
1064nm |
1064nm |
1064nm |
| Μέση ενέργεια |
≥ 25mJ |
≥ 40mJ |
≥ 60mJ |
≥ 100mJ |
| Ενεργειακή αστάθεια |
≤ 10% |
≤ 10% |
≤ 10% |
≤ 10% |
| Γωνία αποκλίσεις |
≤ 0,5mrad |
≤ 0,4mrad |
≤ 0,4mrad |
≤ 0,25mrad |
| Σταθερότητα οπτικού άξονα |
≤ 0,05mrad |
≤ 0,05mrad |
≤ 0,05mrad |
≤ 0,05mrad |
| Πεδίο |
100m~5000m |
300 μ. έως 5000 μ. |
300m~8000m |
300 έως 20.000 μέτρα |
| Απόσταση ακτινοβολίας |
≥ 2000m |
≥ 4000m |
≥ 5000m |
≥13000m |
| Συχνότητα έκθεσης |
20Hz |
20Hz |
20Hz |
20Hz |
| Ακριβής κωδικός συχνότητας |
45ms ~ 56ms |
45ms ~ 56ms |
45ms ~ 56ms |
45ms ~ 56ms |
| Ακριβότητα κωδικοποίησης |
±2,5us |
±2,5us |
±2,5us |
±2,5us |
| πλάτος παλμού |
15ns±5ns |
15ns±5ns |
15ns±5ns |
15ns±5ns |
| Πρόσθετη τάση |
28V±6V |
28V±6V |
28V±6V |
28V |
| Βάρος |
≤ 450 g |
≤ 1000 g |
≤ 1500g |
≤ 2800 g |
| Διάσταση |
91x6851,5 χιλιοστά |
112x62x57 χιλιοστά |
180x100x78 χιλιοστά |
239x116x81 χιλιοστά |
| Θερμοκρασία λειτουργίας |
-40°C~+55°C |
-40°C~+55°C |
-40°C~+55°C |
-40°C~+55°C |
| Συνδετήρας |
RS422 |
RS422 |
RS422 |
RS422 |
