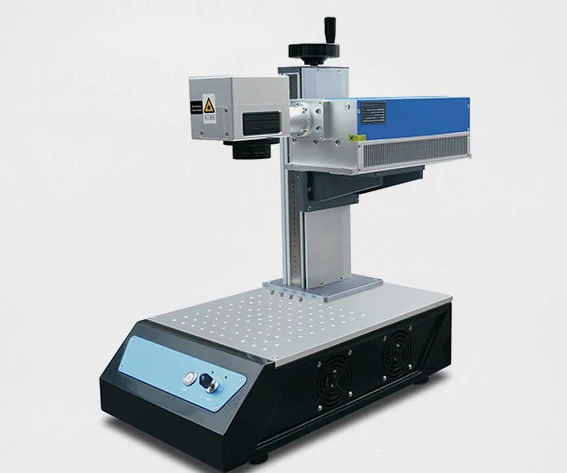

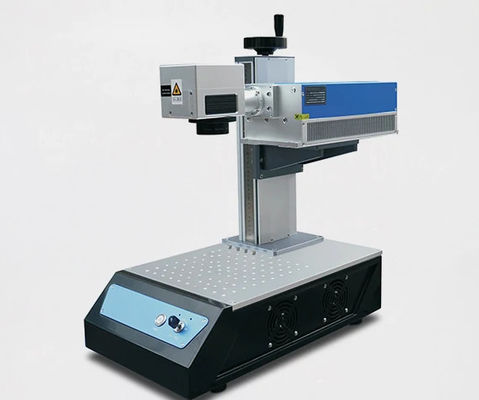

10WUV Τριδιάστατο.Σημείωση με λέιζερΜαχίνη
ST-UV-3D-200ο δονητικός καθρέφτης τύπου έχει τα χαρακτηριστικά μικρού μεγέθους, υψηλής ακρίβειας τοποθέτησης, γρήγορης ταχύτητας σήμανσης, ισχυρής ικανότητας κατά των παρεμβολών κλπ. Στην δυναμική διαδικασία σήμανσης, υψηλή ακρίβεια γραμμής,χωρίς παραμόρφωση, ομοιόμορφη ισχύς, χωρίς στρέβλωση του σχεδίου.
ο δονητικός καθρέφτης τύπου έχει τα χαρακτηριστικά μικρού μεγέθους, υψηλής ακρίβειας τοποθέτησης, γρήγορης ταχύτητας σήμανσης, ισχυρής ικανότητας κατά των παρεμβολών κλπ. Στην δυναμική διαδικασία σήμανσης, υψηλή ακρίβεια γραμμής,χωρίς παραμόρφωση, ομοιόμορφη ισχύς, χωρίς στρέβλωση του σχεδίου, τα ειδικά χαρακτηριστικά είναι τα ακόλουθα:
FΓεωλογίες:
Το σύστημα λογισμικού MM3D υποστηρίζει μια ποικιλία μορφών αρχείων και διανυσματικών γραφικών, 3D μοντέλα, bitmap και εισαγωγή κώδικα γραμμών κειμένου, που είναι απλό, εύκολο στην κατανόηση,εύκολο στη λειτουργία και στη χρήση.
Το μέγεθος σήμανσης είναι 200 × 200 mm, η σήμανση πέφτει σε ύψος 80 mm.
Ο 3D δονητικός καθρέφτης υιοθετεί την τεχνολογία φωτοηλεκτρικής ανίχνευσης τύπου και τη μέθοδο ελέγχου PDM που εισήχθη από τις ΗΠΑ,συνδυάζοντας με την τεχνολογία Ε&Α του Υπουργείου Αεροδιαστήματος και τη διαδικασία παραγωγής στρατιωτικού επιπέδου, και κατέχει ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας.
Το σύνολο του συστήματος υιοθετεί σχεδιασμό βελτιστοποίησης της ηλεκτρομαγνητικής συμβατότητας, υψηλή αναλογία σήματος-θόρυβου και ισχυρή ικανότητα αντι-διαταραχής.
Η σχεδίαση φορτίου για την οπτική του τρίτου άξονα (άξονας εστίασης), η ακρίβεια συναρμολόγησης του κινητήρα, η εύλογη δομή, ο συντελεστής στατικής τριβής και η μηδενική μετατόπιση είναι μικρές,για να εξασφαλιστεί ότι το σύστημα εστίασης έχει καλά δυναμικά χαρακτηριστικά.
Τεχνικές προδιαγραφές:
| λέιζερ |
355nm UV λέιζερ |
| Μέγεθος μορφής |
200 × 200 χιλιοστά |
| εύρος παρακολούθησης |
215 χιλιοστά |
| Το σημείο εστίασης |
0.023mm |
| Απαιτήσεις για το σημείο συμβάντος |
0.7mm |
| Χ & Y άξονας Σημείο φακού |
10 χιλιοστά |
| θερμοκρασία |
| Ταχύτητα σήμανσης |
6000 mm/s |
| ταχύτητα θέσης |
12000mm/s |
| Ταχύτητα γραφής |
600pcs |
| Χρόνος απόκρισης βήματος (1% της πλήρους στροφής) |
210us |
| Χρόνος απόκρισης βήματος (10% της πλήρους στροφής) |
710us |
| σφάλμα παρακολούθησης |
≤138us |
| Ακριβότητα και Λάθος |
| γραμμικότητα |
990,9% |
| Επαναλαμβάνετε την ακρίβεια θέσης |
< 8μRad. |
| Λάθος κέρδους |
< 5mRad. |
| Μηδενική εκτόπιση (λάθος προέλευσης παρτίδας) |
< 5mRad. |
| Μακροχρόνια ορμή (8 ώρες συνεχούς λειτουργίας) |
< 0,5 μRad. |
| αναλογική παραγωγή |
< 40PPM/°C |
| μετατόπιση μηδενικού σημείου |
< 15μRad./°C |
| Δύναμη και σήμα |
| Τεχνολογία |
± 24VDC |
| ονομαστικό ρεύμα |
4Α |
| πρωτόκολλο διεπαφής |
XY2-100 |
| Μηχανική γωνία σάρωσης |
± 12,5° |
| Θέρμανση λειτουργίας, διαστάσεις |
| θερμοκρασία λειτουργίας |
0°C ~ 45°C |
| Θέρμανση αποθήκευσης |
-10°C~60°C |
| Μέγεθος γαλβανόμετρου (L × W × H) |
250×110×116 χιλιοστά |
| Βάρος φακού |
≈4,23 κιλά |
