Φακοί F-Theta 1064 nm/ Τυπικοί φακοί ƒ-Θήτα 1064 nm

Οι φακοί που χρησιμοποιούνται σε συνδυασμό με τον σαρωτή γαλβανόμετρο XY ονομάζονται φακοί ƒ-θήτα, αντικειμενικοί στόχοι πεδίου ή απλοί φακοί σάρωσης.Οι φακοί ƒ-theta χρησιμοποιούνται σε διάφορες εφαρμογές από την επεξεργασία βιομηχανικών υλικών, τη διάτρηση, τη συγκόλληση συνθετικών υλικών και την κοπή εκτός από την ιατρική και τη βιοτεχνολογία (συνεστιακή μικροσκοπία, οφθαλμολογία) μέχρι την επιστήμη και την έρευνα.Ο σχεδιασμός και η ποιότητα των οπτικών εξαρτημάτων παίζουν καθοριστικό ρόλο.

Ένας τυπικός φακός εστιάζει τη δέσμη λέιζερ σε μια σφαιρική πεδιάδα σε αντίθεση με ένα ιδανικό επίπεδο ή επίπεδο πεδίο.Η χρήση φακών ƒ-theta παρέχει μια επίπεδη επιφάνεια εστίασης και σχεδόν σταθερό μέγεθος σημείου σε ολόκληρο το επίπεδο εικόνας XY ή το πεδίο σάρωσης.Η θέση του σημείου στο επίπεδο της εικόνας είναι ευθέως ανάλογη με τη γωνία σάρωσης.Οι τηλεκεντρικοί φακοί ƒ-θήτα εστιάζουν τη δέσμη λέιζερ ώστε να είναι σχεδόν κάθετη (εντός 1 μοίρας) στην επιφάνεια εργασίας σε όλο το πεδίο σάρωσης.Αυτό διασφαλίζει ότι το σημείο είναι στρογγυλό ακόμη και στις γωνίες του πεδίου σάρωσης και εάν οι οπές ή τα κανάλια είναι κατεργασμένα, είναι κάθετα στην επιφάνεια εργασίας.

Οι διορθωμένοι έγχρωμοι φακοί ƒ-theta έχουν σχεδιαστεί για να φιλοξενούν πολλαπλά μήκη κύματος.Κανονικά κάθε μήκος κύματος θα εστιαζόταν σε διαφορετικό σημείο στην επιφάνεια εργασίας.Σε έναν έγχρωμο διορθωμένο φακό το εστιακό σημείο για κάθε μήκος κύματος συμπίπτει.Αυτό επιτυγχάνεται με τον προγραμματισμό ενός ιδανικού συνδυασμού διαφορετικών τύπων γυαλιού για τα διάφορα στοιχεία φακού του φακού.Οι διορθωμένοι έγχρωμοι φακοί ƒ-theta χρησιμοποιούνται κυρίως για την ταυτόχρονη προβολή της επιφάνειας εργασίας μέσω του φακού σάρωσης με κάμερα κατά την επεξεργασία με λέιζερ.Μια άλλη κοινή εφαρμογή για φακούς σάρωσης διορθωμένου χρώματος είναι για χρήση σε ομοεστιακά μικροσκόπια σάρωσης που απαιτούν ένα ευρύ φάσμα ορατών μηκών κύματος.

Οι τηλεκεντρικοί φακοί ƒ-θήτα παρέχουν μια δέσμη με κάθετη πρόσπτωση στην επιφάνεια της εικόνας.Αυτό είναι απαραίτητο για τη διάνοιξη οπών και τη δόμηση επιφανειών στην τρίτη διάσταση (βάθος).Το μειονέκτημα είναι γενικά ένα μικρότερο εστιακό επίπεδο σε σύγκριση με έναν μη τηλεκεντρικό φακό, επειδή το μέγεθος των μετωπιαίων στοιχείων του φακού πρέπει να είναι μεγαλύτερο από την περιοχή σάρωσης.Το Sill προσφέρει και για τα δύο είδη φακών ƒ-theta μεγάλη ποικιλία επιλογών και εστιακών αποστάσεων.

Το σφάλμα τηλεκεντρικότητας καθορίζει την απόκλιση της δέσμης λέιζερ από την κάθετη.Συνήθως είναι το μέγιστο στη γωνία του πεδίου σάρωσης XY.Σημειώστε ότι το σφάλμα τηλεκεντρικότητας είναι πάντα μηδέν στον οπτικό άξονα.Το σφάλμα τηλεκεντρικότητας ή η μέγιστη γωνία πρόσπτωσης είναι σημάδι ποιότητας για τηλεκεντρικούς ή εντοκεντρικούς φακούς.Η τέλεια τηλεκεντρικότητα είναι δυνατή μόνο εάν όλο το φως προέρχεται από την εστίαση από την πλευρά του αντικειμένου.Κατ' αρχήν μπορείτε να πείτε: όσο μεγαλύτερο είναι το διάστημα μεταξύ των κατόπτρων, τόσο μεγαλύτερη είναι η απόσταση από τον έναν καθρέφτη μέχρι την εστίαση στην πλευρά του αντικειμένου, τόσο μεγαλύτερο είναι το σφάλμα τηλεκεντρικότητας.
Παρέχουμε κυρίως 3 σειρές φακών f-theta, STY, STS και STJ.

Περιγραφή φακών f-theta σειράς STY: STY-xxxx-yyyy-zzz-dd-A
STY--- Φακοί λέιζερ f-theta σειράς STY
xxxx-- μήκος κύματος λέιζερ, 1064 σημαίνει 1064nm, 10,6 σημαίνει 10,6um.
εεε---- επισήμανση πεδίου (πεδίο σάρωσης), εεε x εεε χλστ
zzz---- αποτελεσματική εστιακή απόσταση σε mm
dd------- κόρη εισόδου (επιτρεπόμενη μέγιστη διάμετρος δέσμης λέιζερ εισόδου) σε mm (προαιρετικό)
Α------ άλλοι

Παρατήρηση: (1) Ο φακός f-theta αποτελείται από 3 φακούς και ένα προστατευτικό παράθυρο/γυαλί.Η επίστρωση είναι ένα διηλεκτρικό στρώμα.Η μετάδοση είναι >99% στα 1064nm.Οι δύο πλευρές του προστατευτικού γυαλιού είναι επικαλυμμένες με AR στα 1064nm.

(2) Στους παρακάτω πίνακες, οι συντομογραφίες είναι οι εξής: FL σημαίνει ενεργή εστιακή απόσταση.EP σημαίνει μέγ.διάμετρος δέσμης εισόδου?SAR σημαίνει περιοχή σάρωσης, AS σημαίνει διακοπή διαφράγματος.WD σημαίνει απόσταση εργασίας.OD σημαίνει μέγ.εξωτερική διάμετρος;Το MT σημαίνει νήμα τοποθέτησης, το fs σημαίνει τηγμένο πυρίτιο, το SA σημαίνει μέγ.Πλήρης διαγώνια γωνία σάρωσης.L2 (a1) σημαίνει συνιστώμενο διαχωρισμό κατόπτρων.a2 σημαίνει 2ος καθρέφτης σε φλάντζα, L1 σημαίνει απόσταση 2ος καθρέφτης και φακός σάρωσης, SL σημαίνει μήκος σάρωσης, Μήκος σημαίνει το συνολικό μήκος του φακού σάρωσης, FSD σημαίνει εστιασμένη διάμετρος σημείου, WC σημαίνει ψύξη νερού, Μέγ.ΙΑ σημαίνει γωνία τηλεκεντρικότητας.

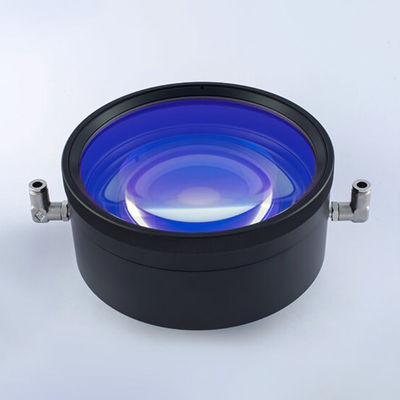

(1) Φακοί σάρωσης 1064nm σειράς STY (Φακοί F-tehta)

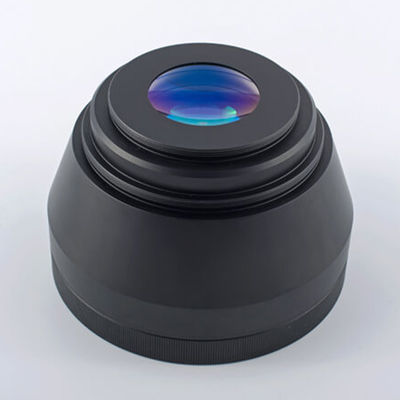

Φακός F-theta Σειρά STY (Τετηγμένο πυρίτιο)

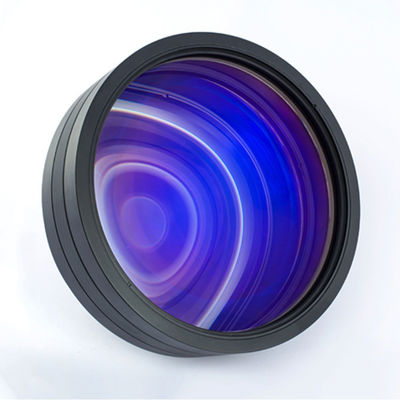

Φακός F-theta σειράς STY 1064nm (οπτικό γυαλί)

Φακός F-theta σειράς STH 1064nm

Φακοί F-theta σειράς STW 1064nm

Φακοί F-theta σειράς STC 1064nm

Τηλεκεντρικός φακός F-theta σειράς STY 1064 nm (τηγμένο πυρίτιο)

Τηλεκεντρικός φακός F-theta σειράς STY 1064nm (οπτικό γυαλί)

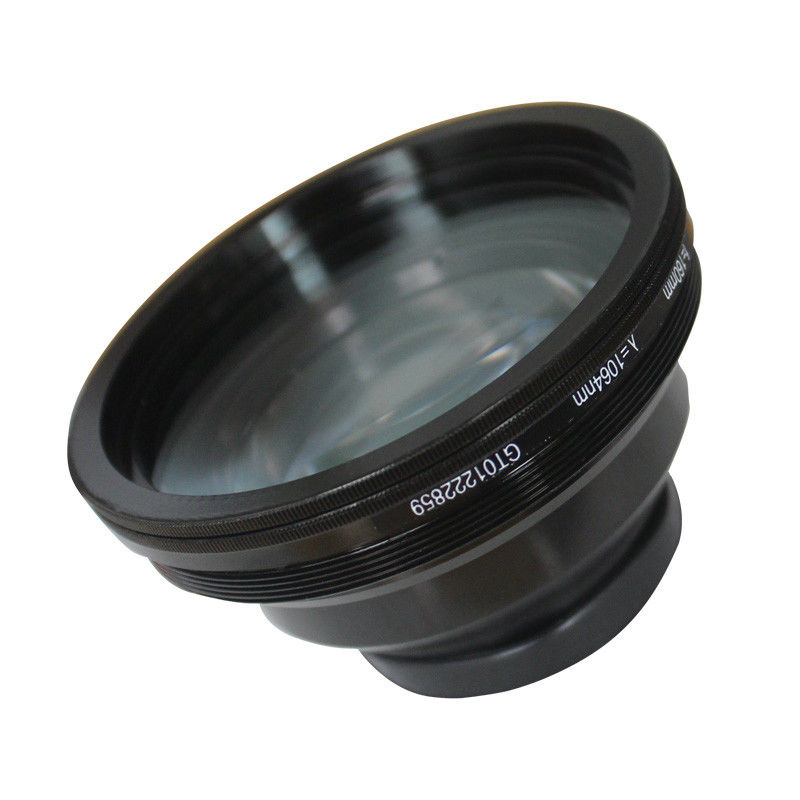

(2) Φακοί σάρωσης σειράς STS 1064nm (Φακοί F-theta)

FL=εστιακή απόσταση;MI=μέγ.διάμετρος δέσμης εισόδου?SAR=περιοχή σάρωσης.AS=διακοπή διαφράγματος;WD=απόσταση εργασίας;ΜΟ=μέγ.εξωτερική διάμετρος;MT= σπείρωμα στερέωσης;PW=προστατευτικά παράθυρα

Φακοί STS Series 1064nm Standard ƒ-Theta

Τηλεκεντρικοί φακοί ƒ-Θήτα σειράς STS 1064nm

Φακοί STS Series 1064nm Standard Fused Silica ƒ-Theta Lens

Φακοί συντηγμένου πυριτίου ƒ-Θήτα σειράς STS 1064nm (χαμηλή απορρόφηση)

STS Series 1064nm Standard Telecentric ƒ-Theta Lens - Fused Silica

Τηλεκεντρικοί φακοί ƒ-Θήτα σειράς STS 1064nm - Fused Silica (χαμηλή απορρόφηση)

Φακοί ƒ-Θήτα λέιζερ μικρών παλμών σειράς STS 1064nm

Προστατευτικά παράθυρα που χρησιμοποιούνται σε φακούς f-theta: έχουμε τα κουφώματα προστασίας στις διαστάσεις 75x1,7mm, 80x1,7mm και 113,5x2mm, τα οποία είναι επικαλυμμένα και στις δύο πλευρές στα 532 - 1064nm.

Εάν δεν μπορείτε να βρείτε κατάλληλο φακό f-theta, παρακαλώκατεβάστε τη φόρμα εδώκαι στείλτε μας email με τη συμπληρωμένη φόρμα σας.Μπορούμε να σχεδιάσουμε και να κατασκευάσουμε τους φακούς σύμφωνα με τις συγκεκριμένες απαιτήσεις σας.
