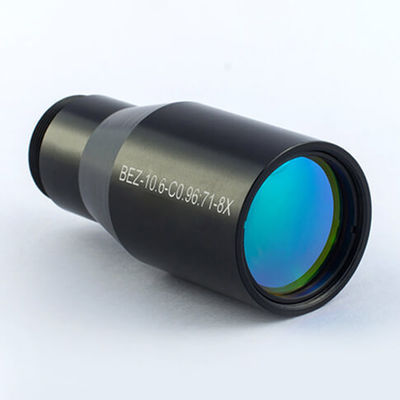

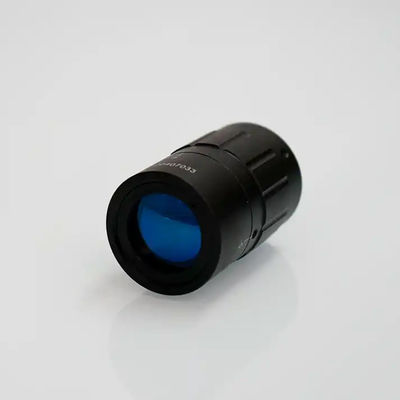

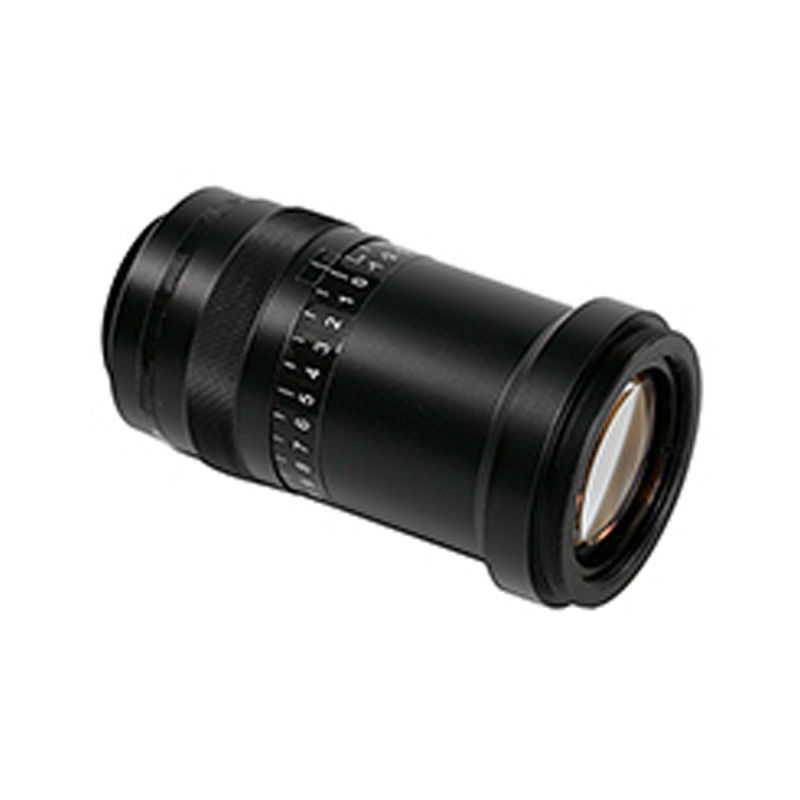

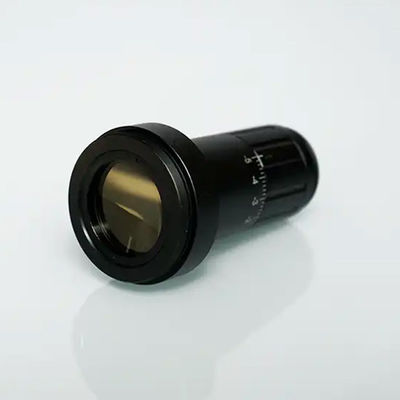

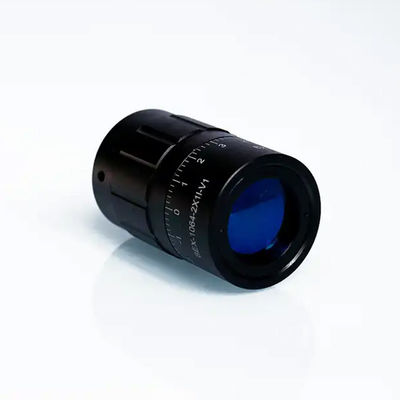

10,6um Σταθερό CO2 Beam Expander / 10,6um Adjustable Beam Expander

Υπάρχουν 2 τύποι διαστολέων δέσμης: σταθεροί και ρυθμιζόμενοι διαστολείς δέσμης.Για τους διαστολείς σταθερής δέσμης, η απόσταση μεταξύ των δύο φακών στο εσωτερικό του διαστολέα δέσμης είναι σταθερή, αλλά η απόσταση μεταξύ των δύο φακών στο εσωτερικό των ρυθμιζόμενων διαστολέων δέσμης είναι ρυθμιζόμενη.Το υλικό του φακού είναι ZeSe, το οποίο επιτρέπει στο κόκκινο φως να περάσει μέσα από τον διαστολέα δέσμης.

Προσφέρουμε 3 τύπους διαστολέων δέσμης: διαστολείς σταθερής δέσμης, διαστολείς δέσμης ζουμ και διαστολείς δέσμης με κινητήρα σε διάφορα μήκη κύματος 266nm, 343-355nm, 405nm, 633nm, 515-545nm, 808-980nm-1080nm-10910 nm , 10,6μ.Άλλα μήκη κύματος και ειδικά σχεδιασμένοι διαστολείς δέσμης είναι διαθέσιμα κατόπιν αιτήματος.Για περισσότερες πληροφορίες, μη διστάσετε να επικοινωνήσετε μαζί μας.

Οι προδιαγραφές των φακών που χρησιμοποιούνται στους διαστολείς δέσμης είναι:

• Υλικό: BK7 λεπτή ανόπτηση, τηγμένο πυρίτιο και ZnSe ανάλογα με το μήκος κύματος λέιζερ.

• Διάμετρος: -0,1mm

• Πάχος: ±0,1mm

• Επιπεδότητα: /4

• Ποιότητα επιφάνειας: 60-40 scratch-dig

• Επικάλυψη: HR διηλεκτρικές επιστρώσεις R > 99%

Περιγραφή αριθμού ανταλλακτικού: BEST-xxx-yy-T-AA
BEST --- ΚΑΛΥΤΕΡΕΣ διαστολείς δέσμης σειράς, διαστολείς δέσμης ζουμ.
xxxx------- Μήκος κύματος λέιζερ: 10,6 σημαίνει 10,6um, 532 σημαίνει 532nm, 633 σημαίνει 633nm.
yy --------- λόγος διαστολής (μεγέθυνση) σε χρόνους
Τύπος T ----------: T σημαίνει ρυθμιζόμενο/διάφορο/ζουμ διαστολέα δέσμης.κανένας δεν σημαίνει διαστολέας σταθερής δέσμης.
ΑΑ -------- ειδικού σκοπού.
Παράδειγμα:

BEST-10.6-3: Διαστολέας σταθερής δέσμης 10,6um, 3x.
BEST-10,6-3,5T: Επέκταση δέσμης ζουμ 10,6um, μέγ.3,5x.

Μπορούμε να χρησιμοποιήσουμε τις ακόλουθες συντμήσεις στους πίνακες: WL=μήκος κύματος, MAG=μεγέθυνση, CA=καθαρό διάφραγμα, CA1=διαφανές διάφραγμα εισόδου, CA2=διαφανές διάφραγμα εξόδου, D1=διάμετρος εισόδου, D2=διάμετρος εξόδου, L1=ολικό μήκος διαστολέας δοκού, M1= σπείρωμα σύνδεσης ή στερέωσης, D=διάμετρος.

(1) Σταθεροί διαστολείς δέσμης

Διαστολείς δέσμης λέιζερ CO2 σειράς BEST-W

BEC Series 10,6um Fixed Beam Expanders

SEH Series 10,6um Fixed Beam Expanders

(2) Ρυθμιζόμενοι διαστολείς δέσμης

BEST-C Series 10,6um Ρυθμιζόμενοι Διαστολείς Δέσμης

Διαστολείς δέσμης σειράς BEST-W

Αυτοί οι διαστολείς δέσμης έχουν σχεδιαστεί ειδικά για μεγάλη δέσμη λέιζερ.Η αλλαγή της απόστασης μεταξύ δύο φακών στο εσωτερικό του διαστολέα δέσμης μπορεί να μειώσει την αντίσταση της δέσμης για να επιτευχθεί καλύτερη ευθυγράμμιση της δέσμης λέιζερ.Εάν χρησιμοποιούνται για δέσμη λέιζερ μεγάλης απόδοσης, μπορείτε να περιστρέψετε το εσωτερικό σώμα για να αυξήσετε την απόσταση δύο φακών και, στη συνέχεια, να αποκτήσετε δέσμη λέιζερ καλύτερης παραμόρφωσης.Το υλικό είναι ZnSe και έτσι το κόκκινο φως μπορεί να περάσει από τον διαστολέα δέσμης.

(3) Επέκταση δέσμης ζουμ σειράς BXZ

Προδιαγραφές

• Για ευθυγράμμιση ισχύος λέιζερ CO2<1,5KW/cm2

• Μεταβλητές μεγεθύνσεις 2Χ-8Χ

• Galilei Design

• Ρυθμιζόμενη pergence

Περισσότεροι διαστολείς δέσμης ζουμ είναι διαθέσιμοι κατόπιν αιτήματος.Στείλτε μας ένα email για περισσότερες πληροφορίες.

(3) Διαστολείς δέσμης λέιζερ υψηλής ισχύος CO2

A: Συμπαγείς διαστολείς δέσμης σειράς CBE

Ο διαστολέας δέσμης υψηλής ισχύος έχει ρύθμιση εστίασης ολίσθησης και κλειδώματος.Κανονικά αυτό ρυθμίζεται στο άπειρο κατά την κατασκευή.Ωστόσο, εάν ένας πελάτης χρειάζεται να το προσαρμόσει ώστε να ταιριάζει στο σύστημά του, η έξοδος θα πρέπει να συνδεθεί με έναν ρυθμιζόμενο σωλήνα, ώστε να μπορεί να ρυθμιστεί και αυτός για να διατηρείται ένα συνολικό σταθερό μήκος.Σημειώστε ότι η διάμετρος της δέσμης εισόδου δεν πρέπει να υπερβαίνει τα δύο τρίτα του ανοίγματος εισόδου.Το καθαρό διάφραγμα εξόδου είναι το ίδιο για όλες τις μεγεθύνσεις, 25 mm.Εάν η διάμετρος της διευρυμένης δέσμης σας είναι 14,5 mm έως 22 mm, η επιτρεπόμενη ισχύς λέιζερ εισόδου μπορεί να φτάσει έως και τα 500 W.Το άκρο εισόδου έχει αρσενικό σπείρωμα M29 x 1,0 και η έξοδος έχει το ίδιο θηλυκό σπείρωμα για να πάρει τους προσαρμογείς σπειρώματος για σύζευξη με άλλο.

B: Σειρά SBE Beam Expanders

Η σειρά διαστολέων δέσμης SBE έχει σχεδιαστεί για χρήση με λέιζερ CO2 (σχετικά) μικρής διαμέτρου δέσμης, μεταξύ των ορίων περίπου 2 mm έως 12 mm, και για επίπεδα ισχύος έως 1 kW CW.Οι μονάδες SBE μπορούν να χρησιμοποιηθούν για την αύξηση του μεγέθους της δέσμης και τη μείωση της αντίστασης λέιζερ ανάλογα.Ένα ευρύ φάσμα μεγεθύνσεων είναι διαθέσιμο για να επιτευχθεί η καλύτερη απόδοση από το λέιζερ.Η σειρά διαστολέων δέσμης SBE είναι τύπου Galilean, με δύο φακούς ZnSe.Οι φακοί είναι κατασκευασμένοι από ZnSe ποιότητας λέιζερ και έχουν υποστεί επεξεργασία με αντιανακλαστικές επιστρώσεις εξαιρετικά χαμηλής απορρόφησης για 10,6μm.Όλα τα μοντέλα είναι εξωτερικά πανομοιότυπα.Το εύρος εστίασης είναι από -10 μέτρα, έως το άπειρο, έως +1,6 μέτρα.Είναι εργοστασιακά βαθμονομημένο από άπειρο έως +2 μέτρα εύρος εστίασης.Λάβετε υπόψη ότι η υποδεικνυόμενη εστίαση είναι γεωμετρική και η πραγματική θέση μέσης κατάντη δέσμης θα εξαρτηθεί από τις παραμέτρους της δέσμης λέιζερ.Ο μηχανισμός εστίασης είναι τύπου ενεργοποιημένης ολίσθησης και η ενεργοποίηση του δακτυλίου εστίασης οδηγεί τη θέση του φακού εξόδου με γραμμική, μη περιστροφική έννοια.Αυτός ο μηχανισμός μειώνει την περιπλάνηση της δέσμης που συνήθως παρουσιάζεται με μηχανισμούς περιστροφικής εστίασης.

Οι διαστολείς δέσμης της σειράς SBE μπορούν να χρησιμοποιηθούν για να μειώσουν την αντίσταση δέσμης και να βοηθήσουν στην επίτευξη πολύ υψηλών ενεργειακών πυκνοτήτων από αρκετά χαμηλή ισχύ λέιζερ.Για παράδειγμα, εάν χρησιμοποιηθεί με λέιζερ Synrad 10W, ένα μοντέλο SBE/60 συν έναν φακό εστίασης TF25, θα παράγει ενεργειακή πυκνότητα περίπου 20 kW/mm² στην εστίαση.Τυπικές εφαρμογές για τους διαστολείς δέσμης της σειράς SBE με λέιζερ χαμηλής ισχύος περιλαμβάνουν τη διάνοιξη οπών σε πλαστικά, την κοπή χαρτιού και καρτών, την κοπή τεχνητών ινών και καουτσούκ και τη χάραξη διακοσμητικών ξύλινων πλακών.Όπως και άλλοι διαστολείς δέσμης, η σειρά SBE μπορεί να προσφέρει μια μεγάλη διαδρομή σταθερής ποιότητας δέσμης.Μπορούν να χρησιμοποιηθούν σε συνδυασμό με λέιζερ CO2 μέτριας ισχύος (πολλές εκατοντάδες watt) για να επιτρέψουν μεγάλες εφαρμογές κοπής, όπως η επεξεργασία πανιών πανιού.

C: Σειρά BE25 Beam Expanders

>Η σειρά διαστολέων δέσμης BE25 έχει σχεδιαστεί για χρήση με λέιζερ CO2 ισχύος έως 2 kW CW.Οι μονάδες είναι υδρόψυκτες και ενσωματώνουν μηχανισμό εστίασης με ενεργοποιημένη ολίσθηση για μείωση της περιπλάνησης της δέσμης κατά την εστίαση.Μειώνοντας την απόδοση της δέσμης και επιτρέποντας στον χρήστη τον έλεγχο των συνεχιζόμενων χαρακτηριστικών δέσμης, αυτοί οι βιομηχανικοί διαστολείς δέσμης λέιζερ μπορούν να βελτιώσουν την απόδοση του συστήματος, ειδικά σε μεγάλα συστήματα κινούμενης οπτικής.

Τεχνικές προδιαγραφές:

Τύπος: Πλήρως διορθωμένος τύπος Galilean, με φακούς ZnSe.Κατασκευή: Κράμα αλουμινίου, μαύρο ανοδιωμένο.Φακοί τοποθετημένοι χρησιμοποιώντας σύρμα ινδίου για να βοηθήσουν στη μεταφορά θερμότητας.Ψύξη: Ψύξη με νερό (ή αέρα), μέσω εξαρτημάτων μεγέθους 8/6.Εύρος εστίασης: Από το άπειρο έως τα 2,8 μέτρα.Βαθμονομημένο.Περιπλάνηση δέσμης κατά την εστίαση: 2 λεπτά τόξου σε πλήρη εμβέλεια.Διαφανές διάφραγμα εξόδου: διάμετρος 35 mm.Τοποθέτηση: Μέσω τυπικού δακτυλίου ζεύξης 52,0 διαμέτρου x 1,5 βήματος.

Ο μηχανισμός ενεργοποιημένης ολίσθησης οδηγεί τον φακό εξόδου σε γραμμική κίνηση, μειώνοντας την περιπλάνηση της δέσμης που μπορεί να συμβεί σε περιστροφικούς μηχανισμούς.Η γεωμετρική ρύθμιση εστίασης είναι βαθμονομημένη από τα 2,8 μέτρα έως το άπειρο.Λάβετε υπόψη ότι η θέση μέσης κατάντη δέσμης θα εξαρτηθεί από τα χαρακτηριστικά της δέσμης λέιζερ καθώς και από τη ρύθμιση εστίασης.Η γεωμετρική εστίαση είναι βαθμονομημένη για είσοδο επίπεδου κύματος.Οι συγκεκριμένες εφαρμογές για τους διαστολείς δέσμης της σειράς BE25 είναι πάρα πολλές για να τις παραθέσουμε.Γενικά, χρησιμοποιούνται από πολλούς ολοκληρωτές συστημάτων σε συστήματα κοπής κινούμενων οπτικών, επεξεργασία anilox μακράς κλίνης και σε μια ποικιλία συστημάτων όπου είναι επιθυμητή μια ελεγχόμενη δέσμη και αυξημένη εστιασμένη ενεργειακή πυκνότητα.

D: Σειρά BE38 Beam Expanders

Η σειρά διαστολέων δέσμης BE38 έχει σχεδιαστεί για χρήση με λέιζερ CO2 υψηλής ισχύος/μεγάλης διαμέτρου δέσμης ισχύος έως 3 kW CW.Αυτοί οι διαστολείς δέσμης Galilean χρησιμοποιούν δύο στοιχεία φακού ZnSe κατασκευασμένα από ZnSe ποιότητας λέιζερ και επεξεργασμένα με αντιανακλαστικές επιστρώσεις εξαιρετικά χαμηλής απορρόφησης για μέγιστη ικανότητα χειρισμού ισχύος.Οι διαστολείς δέσμης της σειράς BE38 χρησιμοποιούν μηχανισμό εστίασης ενεργοποιημένης ολίσθησης για να μειώσουν την περιπλάνηση της δέσμης κατά την εστίαση.Οι μονάδες είναι υδρόψυκτες.Η χρήση αυτών των διαστολέων δέσμης μπορεί να βελτιώσει την απόδοση του συστήματος μειώνοντας την αντίσταση της δέσμης σε μακρινό πεδίο και παρέχοντας έλεγχο των συνεχιζόμενων παραμέτρων δέσμης.

Τεχνικές προδιαγραφές:

Τύπος: Πλήρως διορθωμένοι φακοί τύπου Galilean, ZnSe.Κατασκευή: Κράμα αλουμινίου, μαύρο ανοδιωμένο.Οι φακοί τοποθετούνται χρησιμοποιώντας σύρμα ινδίου για να διευκολύνουν τη μεταφορά θερμότητας.Ψύξη: Ψύξη με νερό μέσω εξαρτημάτων μεγέθους 8/6.Εύρος εστίασης: Από το άπειρο έως τα 2,8 μέτρα.Βαθμονομημένο.Διαφανές διάφραγμα εξόδου: Διάμετρος 57 mm.Διαφανές διάφραγμα εισόδου: διάμετρος 38 mm.Τοποθέτηση: Μέσω δακτυλίου σύνδεσης 70,0 mm x 1,5 βήματος.Περιπλάνηση δέσμης κατά την εστίαση: 2 λεπτά τόξου σε πλήρη εμβέλεια.

Ο μηχανισμός ενεργοποιημένης ολίσθησης κάνει τον φακό εξόδου να επανατοποθετηθεί γραμμικά όταν περιστρέφεται ο δακτύλιος ελέγχου εστίασης.Αυτό μειώνει την περιπλάνηση της δέσμης που μπορεί να συμβεί με τους μηχανισμούς περιστροφικής εστίασης.Η γεωμετρική θέση εστίασης είναι βαθμονομημένη από τα 2,8 μέτρα έως το άπειρο.Λάβετε υπόψη ότι η θέση μέσης κατάντη δέσμης θα είναι, γενικά, διαφορετική από τη γεωμετρική ρύθμιση εστίασης.Η γεωμετρική εστίαση είναι βαθμονομημένη για είσοδο επίπεδου κύματος.

Ε. Αρθρωτοί διαστολείς δέσμης

Η αρθρωτή σειρά διαστολέων δέσμης λέιζερ CO2 παρέχει ένα ευρύ, ευέλικτο εύρος μεγεθών και μεγεθύνσεων για εργαστηριακή και γενική βιομηχανική χρήση με λέιζερ ισχύος λέιζερ έως 1 kW CW.Η σειρά αποτελείται από μια σειρά τμημάτων εξόδου, που αποτελούν το κύριο σώμα του διαστολέα δέσμης, με διάμετρο εξόδου από 25mm έως 90mm.Οι μονάδες φακού εισόδου συνδέονται στο κύριο σώμα για να σχηματίσουν τον πλήρη διαστολέα δέσμης.

• Τεχνικές προδιαγραφές (όλα τα μοντέλα):

• Φακοί: Κατηγορία λέιζερ ZnSe με εξαιρετικά χαμηλής απορρόφησης αντιανακλαστικές επικαλύψεις.

• Σώματα: Αλουμίνιο HE30, μαύρο ανοδιωμένο.

• Διαφανές διάφραγμα εξόδου: Καθορίζεται από την ονομασία, π.χ. το "OP50" έχει διάφραγμα 50 mm.

• Διαφανές διάφραγμα εισόδου: Καθορίζεται από την ονομασία, π.χ. "IP14" έχει διάφραγμα 14 mm.

• Μεγέθυνση: Καθορίζεται από την ονομασία, π.χ. OP50 συν IP10 έχουν, ως συνδυασμό, μεγέθυνση 50/10 = x5.

• Απόδοση: Λιγότερο από λ/20 υπολειπόμενη σφαιρική εκτροπή.

Παρατήρηση: Τα μήκη "L" που δηλώνονται στην εστίαση στο άπειρο

εναλλαξιμότητα

Οι δύο μεγαλύτερες μονάδες «IP» που ονομάζονται IP20 και IP25 μπορούν να χρησιμοποιηθούν μόνο με σώματα OP70 ή OP90.Διαφορετικά, όλες οι μονάδες IP ταιριάζουν σε όλες τις μονάδες OP.Για να χωρέσει το IP20/IP25 στα σώματα OP70 /OP90 αφαιρείται ένα χιτώνιο προσαρμογέα.

Μονάδες εισόδου

Το μέγεθος και το σχήμα των «plug-in» μονάδων εισόδου ισχύει για ονομασίες IP από IP3.3 έως IP14.Οι δύο μεγαλύτερες μονάδες εισόδου IP20 και IP25 φαίνονται σε εξωτερική προβολή στα παρακάτω σχήματα.Αυτά μπορούν να χρησιμοποιηθούν μόνο με OP70 ή OP90.Τα διαθέσιμα μοντέλα δίνονται στον παρακάτω πίνακα.

(4) Βάση επέκτασης δέσμης

Οι βάσεις διαστολής δέσμης χρησιμοποιούνται για τη συγκράτηση ενός διαστολέα δέσμης, κόκκινη πιλοτική δίοδο, καθρέφτες με τη βίδα M22x0,75mm.Είναι 4D ρυθμιζόμενα για οπτική ευθυγράμμιση σε γωνίες, θέσεις.

• Μοντέλο: SMH-13-048

• Ρυθμιζόμενο 4D (ρυθμιζόμενο σε 4 άξονες) (Διαδρομή κατεύθυνσης X και Y ±2 mm, κλίση κατεύθυνσης X και Z ±4 μοίρες)

• Κατάλληλο για διαστολέα δοκού με βίδα M22x0,75mm

• Διαστάσεις: 60x60x45mm

Προσαρμοσμένες βάσεις επέκτασης δέσμης διατίθενται κατόπιν αιτήματος.
