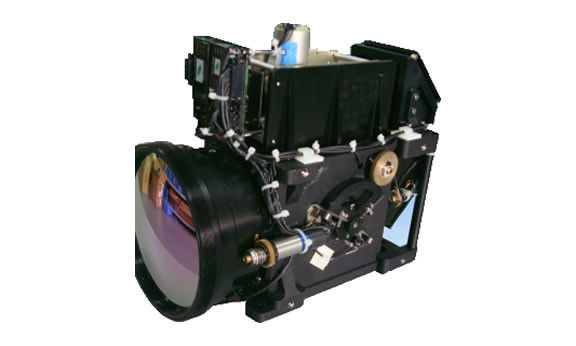

Μονούλες θερμικής απεικόνισης / μη ψυγμένα υπέρυθρα / ψυγμένα υπέρυθρα

Κατάλογος θερμικών εικόνων

1. Μη ψυγμένες ενδοκόκκινες μονάδες OEM
2. Μονάδα OEM υπέρυθρου ψύξης STJ-JIR-2641 MW
3. Μονούλες υπέρυθρου ψύξης STJ-JIR-2645 MW
4. STJ-JIR-054 Υπερευρύγωνη ψυγμένη υπέρυθρη μονάδα
5. STJ-JIR-1100 Υπερμακροχρόνια ψύξη με υπέρυθρη ενότητα
6. STJ-JIR-2399 Μονάδα υπέρυθρου ψύξης με μεγάλα κύματα
7. STJ-JIR-2280 Μοντέλο υπέρυθρου ψύξης μεγάλης έκτασης
8. STJ-JIR-2700 Υψηλή ταχύτητα εικόνας InSb MW ψυγείο υπέρυθρου
9. Μονάδα υπέρυθρου ψύξης γραμμικής σειράς STJ-JIR-28G
10. STJ-IRC-26 Πολυλειτουργική χειροκίνητη θερμική κάμερα ψύξης
11. STJ-IRC-36 χειροκίνητη πολυλειτουργική θερμική κάμερα χωρίς ψύξη
12. Ανιχνευτής σκοπευτών STJ-JIR-6311E

1. Μη ψυγμένες ενδορυθρές μονάδες OEM

Οι σειριασμένες μη ψυγμένες ενδοκόκκινες ενότητες απεικόνισης περιλαμβάνουν συστοιχίες εστιακού επιπέδου 1280×1024, 640×512, 384×288, χρησιμοποιώντας μια πλατφόρμα μικρού μεγέθους, χαμηλής κατανάλωσης ενέργειας,ενσωματωμένο με διάφορους ανεξάρτητα αναπτυγμένους αλγόριθμους, η οποία μπορεί να ικανοποιήσει τη ζήτηση υψηλής ποιότητας υπέρυθρης απεικόνισης από διαφορετικούς χρήστες.Η σειρά αυτή προϊόντων είναι κατάλληλη για όλους τους τύπους μη ψυγμένων υπερύθρων θερμικών φωτογραφικών μηχανών και σχετικών φωτοηλεκτρικών συστημάτων..

• Μικρό μέγεθος και ελαφρύ βάρος, κατάλληλο για ενσωμάτωση συστήματος.
• Εγχειριτική / αυτόματη διόρθωση.
• Διαφορετικές διεπαφές βίντεο είναι προαιρετικές.
• Δυνατή προσαρμοστικότητα στο περιβάλλον.
• Σχεδιασμός υψηλής αξιοπιστίας.

Τεχνικές προδιαγραφές της μονάδας 640×512

• Ανάλυση: 640×512
• Μέγεθος εικονοστοιχείων: 12μm × 12μm
• Διάταξη απόκρισης: 8~14μm
• Βάρος: ≤ 50g
• Μέγεθος: ≤ 40 mm × 50 mm × 50 mm ((L × W × H)
• Ηλεκτρική τροφοδοσία: Πρόταση: 10,0~32,0V, κατανάλωση ισχύος: ≤ 2,5W, μέγιστη κατανάλωση ισχύος ≤ 4W
• Εξόραση βίντεο: PAL
• Θερμοκρασία λειτουργίας: -40°C+55°C
• Θερμοκρασία αποθήκευσης: -55°C+70°C

2. STJ-JIR-2641 MW Ψυχροποιημένη υπέρυθρη μονάδα OEM

Το STJ-JIR-2641 αποτελείται από τρεις φακούς MWIR FOV, υπερύθριους ανιχνευτές και κύκλωμα επεξεργασίας εικόνας.

• Διάταξη απόκρισης: 3,7μm·4,8μm
• Ανιχνευτής:
  • Τύπος: MCT IRFPA
  • Ανάλυση: 640×512
  • Μέγεθος εικονοστοιχείων: 15μm × 15μm
  • Αριθμός F: 4
• Επικεντρωτικό μήκος: 30mm/150mm/500mm
• Το πεδίο όρασης: 18,3°×14,7°/3,7°×2,9°/1.1°×0,88°
• NETD: 35mk (περιοριστική θερμοκρασία 25°C)
• Χρόνος έναρξης: 8 λεπτά (Θερμοκρασία περιβάλλοντος 25°C)
• Βάρος: 6 κιλά
• Μέγεθος: ¥300 mm × 155 mm × 245 mm (L × W × H)
• Ηλεκτρική τροφοδοσία: DC 24V±10%, με κυματισμό όχι μεγαλύτερο από 100mv
• Η θερμοκρασία λειτουργίας είναι εντός των ορίων -30°C+60°C
• Ψηφιακή διεπαφή βίντεο (προαιρετική): αποστολή εικόνας βίντεο μέσω συνδέσμου κάμερας σε σύστημα χαμηλότερου επιπέδου, συμπεριλαμβανομένου σήματος δεδομένων βίντεο και σήματος συγχρονισμού.
• Αναλογικό βίντεο: πρότυπο βίντεο CCIR
• Διασύνδεση ελέγχου: λήψη εντολών ελέγχου από το σύστημα χαμηλότερου επιπέδου μέσω της σειράς θύρας RS422.
• Διασύνδεση ισχύος: η συσκευή λήψης εικόνων λαμβάνει τροφοδοσία μέσω διασύνδεσης ισχύος.

3. STJ-JIR-2645 MW ψυγμένες υπέρυθρες μονάδες

Οι προδιαγραφές αυτές καθορίζουν τα τεχνικά χαρακτηριστικά του 640×512 F4 MWIR module.ηλεκτρικός σύνδεσμος, και μηχανική δομή.

• Διάταξη ανταπόκρισης: 3,7μm·4,8μm
• Ανιχνευτής
• Τύπος: MCT IRFPA
• Ανάλυση: 640×512
• Μέγεθος εικονοστοιχείων: 15μm × 15μm
• Αριθμός F: 4
• Εστιακό μήκος: 54mm~320mm
• Το πεδίο ορατότητας: WFOV: ≥10°×8°· NFOV: ≥1,7°×1,36°
• NETD: 25mk (περιοριστική θερμοκρασία 25°C)
• Χρόνος έναρξης: 8 λεπτά (θερμοκρασία περιβάλλοντος 25°C)
• Βάρος: ≤ 2,45 kg
• Μέγεθος: ≤255mm × 100mm × 156mm
• Ηλεκτρική τροφοδοσία: DC 24V±10%, με κυματισμό όχι μεγαλύτερο από 100mv
• Θερμοκρασία λειτουργίας: -40°C+55°C
• Ψηφιακή διεπαφή βίντεο (προαιρετική): αποστολή εικόνας βίντεο μέσω συνδέσμου κάμερας σε σύστημα χαμηλότερου επιπέδου, συμπεριλαμβανομένου σήματος δεδομένων βίντεο και σήματος συγχρονισμού.
• Αναλογικό βίντεο: πρότυπο βίντεο CCIR
• Διασύνδεση ελέγχου: λήψη εντολών ελέγχου από το σύστημα χαμηλότερου επιπέδου μέσω της σειράς θύρας RS422.
• Διασύνδεση ισχύος: η συσκευή λήψης εικόνων λαμβάνει τροφοδοσία μέσω διασύνδεσης ισχύος.

4. STJ-JIR-054 Υπερ ευρυγωνική ψύξη υπέρυθρου

Η κάμερα θερμικής απεικόνισης STJ-JIR-054 MWIR αποτελείται κυρίως από οπτικό σύστημα, ανιχνευτή υπέρυθρων και συστατικά ψύξης, συστατικά κυκλώματος απεικόνισης και μηχανική δομή.Τα συστατικά του κυκλώματος απεικόνισης περιλαμβάνουν την υποκόκκινη πίνακα ισχύος, κάρτα διεπαφής εισόδου Camlink, ψηφιακή κάρτα, κάρτα διεπαφής ψηφιακής βίντεο εξόδου και ανιχνευτής χωρίς κάρτα φίλτρου.

• Εργασίες

• Διόρθωση μη ομοιομορφίας
• Επικεντρώσου
• Αντικειμενική εικόνα
• Εναλλαγή θετικής και αρνητικής εικόνας
• 2 ηλεκτρονικό ζουμ
• Αυτόματη / χειροκίνητη ρύθμιση φωτεινότητας
• Αυτοματοποιημένη / χειροκίνητη ρύθμιση ισχύος
• Εμφάνιση του σωρευτικού χρόνου εργασίας
• Κακή αντικατάσταση των pixel
• Αυτοελέγχος

• Ανιχνευτές υπέρυθρου
  • Αριθμός F: F4.
  • μήκος κύματος: 3μm5μm.
  • Ανάλυση: 640x512.
• Οπτικό οπτικό πεδίο
  • FOV: 35.49°×28.72°~1.84°×1.47° ((± 5%), συνεχής ζουμ.
  • Φωκό μήκος: f=15 ≈ 300 mm.
• Χρόνος έναρξης: ≤6,5 min ((Θερμοκρασία δωματίου)
• NETD: ≤25mK ((Θερμοκρασία δωματίου)
• Διάμετροι: 250±10×132±10×135±10mm ((L×W×H)
• Βάρος: ≤2,6kg
• Δυναμική λειτουργίας: DC 24V ((± 2V)
• Κατανάλωση ισχύος ≤ 50W.
• Θερμοκρασία λειτουργίας: -30°C~+60°C
• Θερμοκρασία αποθήκευσης: -40°C+70°C
• Διασύνδεση βίντεο: έξοδος βίντεο PAL· έξοδος Camlink ψηφιακού βίντεο.
• Διασύνδεση ελέγχου: RS422 σειριακή θύρα.

5. STJ-JIR-1100 Υπερμακροχρόνια ψύξη με υπέρυθρη ενότητα

Η STJ-JIR-1100 είναι θερμική κάμερα που χρησιμοποιεί ζώνη ακτινοβολίας 3,7 μm έως 4,8 μm που εκπέμπεται από τον στόχο.,Ανιχνευτής υπέρυθρων μεσαίων κυμάτων και κύκλος επεξεργασίας εικόνας.

• Διόρθωση μη ομοιομορφίας (αυτόματη διόρθωση εκκίνησης, διάφορες μεθόδους χειροκίνητης διόρθωσης κατά τη διαδικασία λειτουργίας) ·
• Συνεχίστε με το Ζουμ.
• Ηλεκτρική εστίαση.
• Αυτοκινητική προσαρμογή εκτόξευσης (φωτεινότητας) /αύξησης (αντιδιαστολής) ·
• Εγχειρίδιο προσαρμογής αντιστάθμισης/αξίωσης·
• περιστροφή της εικόνας: άξονας Χ, άξονας Y και κεντρικό σημείο·
• βελτίωση της άκρης της εικόνας·
• Αντικατάσταση κακών εικονοστοιχείων
• 2x ψηφιακή ζουμ;
• Πολικότητα εικόνας (μαύρο καυτό/λευκό καυτό),
• Φωτογραφική λειτουργία: εικόνα παγωμένη/ενεργή.
• Στόχος σταυρός: προβολή/κρύψη.

Τεχνικές προδιαγραφές

• Διάταξη ανταπόκρισης: 3,7μm·4,8μm
• Ανιχνευτής υπέρυθρου
  1. Τύπος: MCT με ψύξη
  2. Ανάλυση: 640×512
  3. Φ/#: 4
  4. Μέγεθος εικονοστοιχείων: 15μm × 15μm
• Εστιακό μήκος: 88mm1100mm
• Το πεδίο ορατότητας: 6,24°×5° ∙0,5°×0,4°
• Ηλεκτρονικό Ζούμ: 2×, 4×
• NETD: ≤30mk ((Τεχνολογία περιβάλλοντος 25°C)
• Χρόνος έναρξης: ≤8min
• Βάρος: ≤ 60 kg.
• Μέγεθος: 780 × 340 × 420 mm (L × H × W).
• Ηλεκτρική τροφοδοσία: DC 24V±10%, με κυματισμό όχι μεγαλύτερο από 100mV.
• Θερμοκρασία λειτουργίας: -30°C~65°C.
• Θερμοκρασία αποθήκευσης: -40°C~70°C.
• Ψηφιακή διεπαφή βίντεο (προαιρετική): αποστολή εικόνας βίντεο μέσω LVDS στο σύστημα, συμπεριλαμβανομένου σήματος δεδομένων βίντεο και σήματος συγχρονισμού.
• Αναλογικό βίντεο: πρότυπο βίντεο CCIR.
• Διασύνδεση ελέγχου: λήψη εντολών ελέγχου από το σύστημα μέσω της σειριακής θύρας RS422 ή RS232.
• Διασύνδεση ισχύος: η κάμερα λαμβάνει τροφοδοσία μέσω διασύνδεσης ισχύος.

6. STJ-JIR-2399 μακροκυκλική ψύξη υπέρυθρου

Η ενότητα περιλαμβάνει μια σειρά εστιακού επιπέδου ψύξης 640×512, εξοπλισμένη με συσκευή ψυγείου χαμηλής θερμοκρασίας, η οποία μπορεί να διεισδύσει αποτελεσματικά στον καπνό, την ομίχλη και την ομίχλη,να επιτυγχάνεται ανίχνευση στόχων υψηλής ευαισθησίας σε περίπλοκα περιβάλλοντα, και είναι κατάλληλο για διάφορους τύπους πλατφόρμας συστήματος οπτοηλεκτρονικών.

• Μεγάλη απόσταση ανίχνευσης
• Υψηλή ποιότητα εικόνας
• Μεγαλύτεροι μικροί στόχοι
• Σημαντική προσαρμοστικότητα στο περιβάλλον
• Πλούσια διεπαφή και ισχυρή επεκτασιμότητα

Τεχνικές προδιαγραφές

• Ανιχνευτής

• Η περιοχή ψύξης με μακρύ κύμα.
• Ανάλυση: 640x512.
• Διάταξη ανταπόκρισης: 7μ9μm.
• Αριθμός F: F2.

• Εξόραση βίντεο: τυποποιημένη σύνθετη βίντεο (PAL) / επεκτάσιμη ψηφιακή (LVDS ή CameraLink) βίντεο.
• Μηχανική διεπαφή: διεπαφή φλάντζης / νήματος / ή καθορισμένη από τον χρήστη.
• Αντίθεση εικόνας, φωτεινότητα εικόνας, ρύθμιση αύξησης: χειροκίνητη / προσαρμοστική ρύθμιση.
• Πολικότητα: εμφάνιση μαύρης θερμότητας / λευκής θερμότητας.
• Θερμοκρασία λειτουργίας: -40°C~+65°C.

7. STJ-JIR-2280 Μονάδα ψύξης υπέρυθρου μεγάλης έκτασης

Η ενδοκόκκινη μονάδα ψύξης μεγάλης περιοχής χρησιμοποιεί ανιχνευτές τύπου ψύξης 1280 × 1024 περιοχής με υψηλή ανάλυση, σταθερή απόδοση και εύκολη ενσωμάτωση συστήματος.Μπορεί να χρησιμοποιηθεί για αναγνώριση αναζήτησης., ανίχνευση και παρακολούθηση στόχων, παρακολούθηση της ασφάλειας και άλλους τομείς.

• Μεγάλη περιοχή με υψηλή ανάλυση.
• Υψηλή ευαισθησία και γρήγορη ταχύτητα απόκρισης.
• Καλές και καθαρές εικόνες.
• Χαμηλή κατανάλωση ενέργειας και καλή αξιοπιστία.

Τεχνικές προδιαγραφές

• Τύπος ανιχνευτή: ψύξη συστοιχίας περιοχής.
• Ανάλυση: 1280×1024.
• Μέγεθος των pixel: 15um × 15um.
• Αριθμός F: F4/F5.5/F3.
• NETD: < 25mK@50Hz ((25°C).
• Ταχύτητα εικόνας: 50Hz μέγιστο.
• Διασύνδεση εξόδου βίντεο: κάμερα συνδέει ψηφιακό βίντεο.
• Άλλες διεπαφές: υποστηρίζουν εξωτερική λειτουργία ενεργοποίησης.

8. STJ-JIR-2700 Υψηλή ταχύτητα εικόνας InSb MW ψυγείο υπέρυθρου

Το STJ-JIR-2700 υψηλής ταχύτητας εικόνας InSb 640×512 μεσαίου κύματος ψυγμένο υπέρυθρο μοντέλο χρησιμοποιεί προηγμένους αλγόριθμους επεξεργασίας εικόνας, σε συνδυασμό με την υψηλή ευαισθησία των υλικών InSb,για την επίτευξη ανίχνευσης υπέρυθρου, αναζήτηση, ταυτοποίηση και παρακολούθηση υψηλής ταχύτητας στόχων, που χρησιμοποιούνται ευρέως σε αερομεταφερόμενη φωτοηλεκτρική κάψουλα, σύστημα υπέρυθρης προειδοποίησης, φωτοηλεκτρικό σύστημα παρακολούθησης και στόχευσης κλπ.

• 200Hz υψηλό ποσοστό καρέ.
• Μεγάλο δυναμικό εύρος.
• Υψηλής απόδοσης δυναμική βελτίωση εικόνας.
• Διόρθωση μη ομοιομορφίας, μετατροπή πολικότητας.
• Αυτοματοποιημένη / χειροκίνητη ρύθμιση φωτεινότητας.
• Κερδίστε αυτόματη / χειροκίνητη ρύθμιση.

Τεχνικές προδιαγραφές

• Διάταξη ανταπόκρισης: 3,7±0,2 mm ∙ 4,8±0,2 mm.
• Τύπος ανιχνευτή: 640 × 512.
• Αριθμός F: F4 ((προαιρετικά F2, F5.5).
• Μέγεθος των pixel: 15um × 15um.
• Ταχύτητα εικόνας: 200Hz ((Απόδοση πλήρους μεγέθους).
• NETD: ≤30mK@200Hz (σε 25°C).
• Διασύνδεση εξόδου βίντεο: ένα κανάλι κάμερα σύνδεσης ψηφιακού βίντεο, ένα κανάλι PAL αναλογικό βίντεο.

9. STJ-JIR-28G γραμμική συστοιχία ψυγμένο υπέρυθρο μονάδα

Το STJ-28G 480 × 6 γραμμική συστοιχία ψυγμένο υπέρυθρο μοντέλο υιοθετούν πανοραμική / βλέμμα ολοκληρωμένη απεικόνιση, η οποία μπορεί να παράγει διαισθητικές και καθαρές εικόνες, μπορεί να εγκατασταθεί σε οχήματα, πλοία και άλλες πλατφόρμες,και να επιτύχει την παρακολούθηση και την παρακολούθηση του αέρα σε όλες τις καιρικές συνθήκες, θαλάσσιους και ξηρούς στόχους.

• Καλή οπτική σταθερότητα άξονα.
• Μακροχρόνια συνεχή εργασία.
• Δυνατή προσαρμοστικότητα στο περιβάλλον.

Τεχνικές προδιαγραφές

• (1) Ανιχνευτής
• Διάταξη ανταπόκρισης: 7,7·10,3 μm.
• Ανάλυση: 480×6.
• Αριθμός F: 2.61.
• Μέγεθος pixel: 28μm × 38μm.
• (2) Σκοπός: 97 mm/194 mm.
• (3) Βάρος: ≤ 22 kg.
• (4) Μέγεθος: ≤545×270×225mm ((L×H×W).
