Λεπτομέρειες:
|
Υπηρεσία: | Διαδικτυακή υπηρεσία | Εφαρμογή: | Ιατρικός, βιομηχανικός, κ.λπ. |
---|---|---|---|
Διάμετρος δοκού: | 1-10 mm | Απόκλιση ακτίνων: | 0,2-2 mrad |
Ποιότητα δέσμης: | M2<1.2 | Ζωή: | >10000h |
Λειτουργούν ρεύμα: | 0.5-10A | Θερμοκρασία λειτουργίας: | -10℃-50℃ |
Δραστηριακή τάση: | 3-5v | Δύναμη εξόδου: | 1mW-100W |
Πακέτο: | -δοχείο, πεταλούδα, κ.λπ. | Πολαρισμός: | Κάθετος ή οριζόντιος |
σταθερότητα δύναμης: | < 1% | Θέρμανση αποθήκευσης: | -40℃-85℃ |
Τύπος: | λέιζερ διόδων | μήκος κύματος: | 405nm-1550nm |

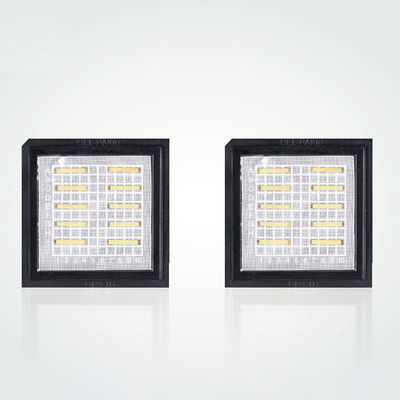

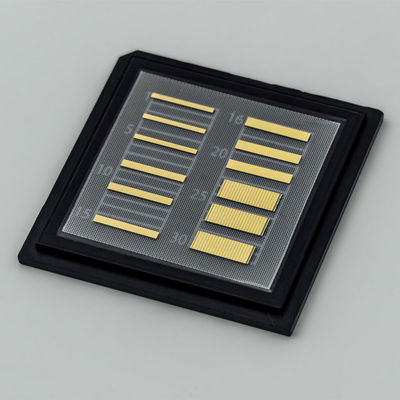

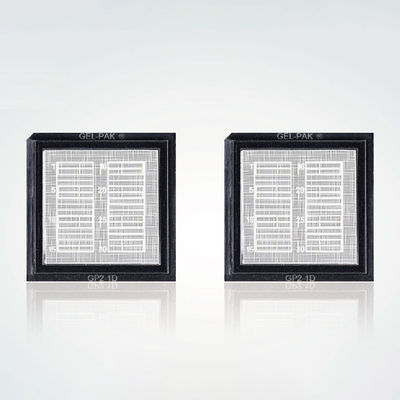

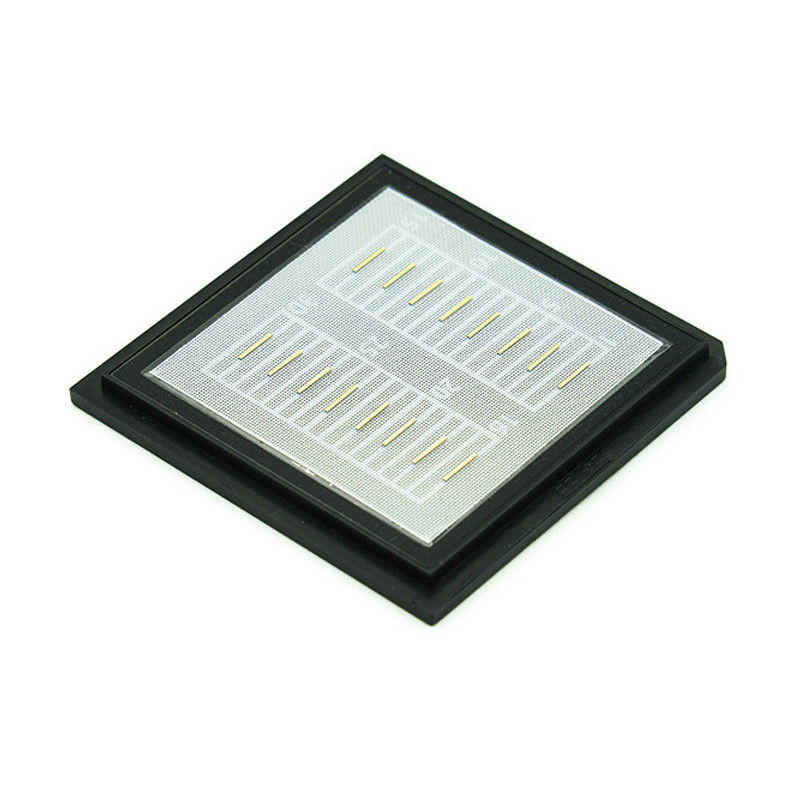

Επισημαίνω: | Τσιπάκια διόδων λέιζερ,Τσιπάκια διόδων,Διοειδείς μπάρες λέιζερ |
Χαρακτηριστικά:
Υψηλή ισχύς εξόδου
Υψηλή απόδοση ηλεκτρικής-οπτικής μετατροπής
Υψηλή φωτεινότητα
Υψηλή αξιοπιστία
Τεχνικά πλεονεκτήματα:
Σχεδιασμός επιταξιακής δομής υψηλής απόδοσης
Υψηλής ποιότητας ανάπτυξη επιταξιακού υλικού
Ειδική μέθοδος παθητικοποίησης για την επιφάνεια της κοιλότητας
Αριθμός ανταλλακτικού | Μήκος κύματος | Εξουσία | Ρεύμα/τάση λειτουργίας | Παρατήρηση |
STD-UMC-100-808-TE-6-4.0 | 808 nm | 6W | 5,7A/1,75V | CW μονό τσιπ |
STD-UMC-190-808-TE-10-4.0 | 808 nm | 10 W | 9,5Α/1,75 | CW μονό τσιπ |
STD-UMC-190-808-TE-12-4.0 | 808 nm | 12W | 10,5A/1,75V | CW μονό τσιπ |
STD-UMC-100-915-TE-12-4.5 | 915 nm | 12W | 10,5A/1,62V | CW μονό τσιπ |
STD-UMC-160-915-TE-18-5.0 | 915 nm | 18W | 17,5A/1,65V | CW μονό τσιπ |
STD-UMC-190-915-TE-22-5.0 | 915 nm | 22W | 20,0A/1,68V | CW μονό τσιπ |
STD-UMC-230-915-TE-25-5.0 | 915 nm | 25W | 24,5A/1,70V | CW μονό τσιπ |
STD-UMC-100-945-TE-12-4.5 | 945 nm | 12W | 11,5A/1,70V | CW μονό τσιπ |
STD-UMC-160-945-TE-18-5.0 | 945 nm | 18W | 17,5A/1,70V | CW μονό τσιπ |
STD-UMC-190-945-TE-22-5.0 | 945 nm | 22W | 21,5A/1,70V | CW μονό τσιπ |
STD-UMC-230-945-TE-25-5.0 | 945 nm | 25W | 25,0A/1,70V | CW μονό τσιπ |
STD-UMC-100-975-TE-12-4.5 | 975 nm | 12W | 12,5A/1,52V | CW μονό τσιπ |
STD-UMC-100-975-TE-15-4.5 | 975 nm | 15W | 16,0A/1,55V | CW μονό τσιπ |
STD-UMC-190-975-TE-22-5.0 | 975 nm | 22W | 23,5A/1,55V | CW μονό τσιπ |
STD-UMC-230-975-TE-25-5.0 | 975 nm | 25W | 27,0A/1,55V | CW μονό τσιπ |
STD-UMC-230-975-TE-30-5.5 | 975 nm | 30W | 33,0A/1,55V | CW μονό τσιπ |
STD-UMB-30-19-808-TE-50-1,5 | 808 nm | 50W | 42,0A/1,80V | Μπάρα CW |
STD-UMB-50-47-808-TE-100-1,5 | 808 nm | 100W | 92,0A/1,80V | Μπάρα CW |
STD-UMB-50-47-940-TE-120-2,0 | 940 nm | 120W | 115A/1,65V | Μπάρα CW |
STD-UMB-50-47-976-TE-200-4.0 | 976 nm | 200W | 195A/1,55V | Μπάρα CW |
STD-UMB-75-37-808-TE-300-1,5 | 808 nm | 300W | 250A/2,00V | Μπάρα QCW |
Κατασκευή συσκευασίας σκληρής συγκόλλησης AuSn
Υψηλός κύκλος λειτουργίας, υψηλή ενεργειακή πυκνότητα
Φιλτραρισμένο νερό, εναλλακτικά υγρά ψύξης
Μικρό βήμα, συμπαγές μέγεθος
Προαιρετικό συγκρότημα οπτικού κυματοδηγού ζώνης στεγανοποίησης
Προαιρετική γρήγορη παραμόρφωση
Χρησιμοποιείται για άντληση λέιζερ, αποτρίχωση κ.λπ.
Αριθμός ανταλλακτικού | Δομή | Ισχύς λέιζερ | Μήκος κύματος λέιζερ |
STD-HS12 | Στοίβα καναλιών μακροεντολών | 600W-16500W | 760nm-1100nm |
STD-GS20 | Στοίβα ψύξης αγωγιμότητας | 4000W-1000W | 760nm-1100nm |
STD-L5 | Οριζόντια στοίβα καναλιών μακροεντολών | 300W-3000W | 760nm-1100nm |
STD-E27 | Στοίβα καναλιών μακροεντολών | 4000W-10000W | 760nm-1100nm |
STD-MA | Στοίβα μικροκαναλιών | 2500W-15000W | 760nm-1100nm |
STD-HM7 | Ολόκληρη στοίβα μικροκαναλιών | 700W-3500W | 760nm-1100nm |
Κατασκευή συσκευασίας σκληρής συγκόλλησης AuSn
Υψηλός κύκλος λειτουργίας, υψηλή ενεργειακή πυκνότητα
Φιλτραρισμένο νερό, εναλλακτικά ψυκτικά υγρά
Μικρό βήμα, συμπαγές μέγεθος
Προαιρετικό συγκρότημα οπτικού κυματοδηγού ζώνης στεγανοποίησης
Προαιρετική γρήγορη παραμόρφωση
Χρησιμοποιείται για άντληση λέιζερ, αποτρίχωση κ.λπ.
Μήκος κύματος | 760-1100 nm | ||||
Μέγιστη ισχύς, W | 600 | 1200 | 7200 | 10000 | 16500 |
Τρόπος λειτουργίας | QCW | ||||
Ρεύμα λειτουργίας, Α | 50 | 95 | 550 | 450 | 450 |
Κύκλος εργασίας έως, % | 25 | 15 | 5 | 1 | 0.4 |
Αριθμός ράβδων | 12 | 12 | 12 | 20 | Έως 33 |
Βήμα γραμμής σε μπάρα, mm | 1.2 | 1.2 | 1.2 | 0,93 | 0.4 |
Απόδοση ηλεκτρικής/οπτικής μετατροπής, % | 58 | Έως 60 | 56 | 56 | 56 |
Γρήγορη απόκλιση άξονα FWHM, βαθμ | 35, προαιρετικό FAC<4 | 35 | |||
Αργή απόκλιση άξονα FWHM.deg | 10 | ||||
Διάσταση, mm | 28,6x24x11,5mm |
Τυπική ενέργεια παλμού:
Πλάτος παλμού | Συχνότητα (Hz) | Ιοπ | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
10 ms | 13 | 13 | 12.7 | 12.75 | 13 | 12.7 | 13 | 13 | 12.9 | 12.9 | 95Α |
20 ms | 21 | 21 | 21.7 | 21.5 | 21.4 | 21.7 | 21 | 21.4 | 20 | 20.9 | 85Α |
30 ms | 31 | 31.5 | 32 | 32 | - | - | - | - | - | - | 60Α |
40 ms | 43 | 41 | 42 | - | - | - | - | - | - | - | 60Α |
50 ms | 53 | 51 | - | - | - | - | - | - | - | - | - |
60 ms | 61 | 59,5 | - | - | - | - | - | - | - | - | - |
70 ms | 70 | - | - | - | - | - | - | - | - | - | - |
80 ms | 50 | - | - | - | - | - | - | - | - | - | - |
90 ms | 54 | - | - | - | - | - | - | - | - | - | - |
100 ms | 60 | - | - | - | - | - | - | - | - | - | - |
Παρατήρηση: νερό ψύξης: T 25 deg, ταχύτητα ροής 4,5-5,0L/min
Κατασκευή συσκευασίας σκληρής συγκόλλησης AuSn
Υψηλή πυκνότητα ισχύος
Προαιρετική ευθυγράμμιση με γρήγορο άξονα
Μικρό βήμα, συμπαγές μέγεθος
Προαιρετική προστασία στεγανοποίησης
Πολλαπλών μηκών κύματος σε μία μόνο συστοιχία
Χρησιμοποιείται για άντληση λέιζερ, αποτρίχωση κ.λπ.
Μήκος κύματος | 760-1100 nm | ||
Μέγιστη ισχύς, W | 4000 | 6000 | 10000 |
Τρόπος λειτουργίας | QCW | QCW | QCW |
Ρεύμα λειτουργίας, Α | 200 | 280 | 450 |
Κύκλος εργασίας έως, % | 1.2 | 1 | 0.4 |
Πλάτος παλμού, εμείς | Έως 1000 | 600 | 200 |
Αριθμός ράβδων | 20 | ||
Βήμα γραμμής σε μπάρα, mm | 0,73 | ||
Απόδοση ηλεκτρικής/οπτικής μετατροπής, % | 52 | 56 | 58 |
Γρήγορη απόκλιση άξονα FWHM, βαθμ | 35, προαιρετικό FAC < 4 | ||
Αργή απόκλιση άξονα FWHM.deg | 10 | ||
Διάσταση, mm | 37,5x10x9 |
Κατασκευή συσκευασίας σκληρής συγκόλλησης AuSn
Υψηλή πυκνότητα ισχύος
Μέγεθος επαφής
Χρησιμοποιείται για άντληση
Μήκος κύματος | 760-1100 nm | ||
Μέγιστη ισχύς, W | 300 | 1500 | 3000 |
Τρόπος λειτουργίας | CW | QCW | QCW |
Ρεύμα λειτουργίας, Α | 55 | 280 | 550 |
Αριθμός ράβδων | 5 | ||
Βήμα γραμμής σε μπάρα, mm | 0,73 | ||
Απόδοση ηλεκτρικής/οπτικής μετατροπής, % | 56 | 56 | 58 |
Γρήγορη απόκλιση άξονα FWHM, βαθμ | 35 | ||
Αργή απόκλιση άξονα FWHM.deg | 10 | ||
Διάσταση, mm | 70x14x10 |
Κατασκευή συσκευασίας σκληρής συγκόλλησης AuSn
Υψηλή πυκνότητα ισχύος
Προαιρετική γρήγορη παραμόρφωση άξονα
Μικρό βήμα, συμπαγές μέγεθος
Προαιρετική προστασία στεγανοποίησης
Πολλαπλών μηκών κύματος σε μία μόνο συστοιχία
Χρησιμοποιείται για άντληση με λέιζερ
Μήκος κύματος | 760-1100 nm | ||
Μέγιστη ισχύς, W | 4000 | 6000 | 10000 |
Τρόπος λειτουργίας | QCW | QCW | QCW |
Ρεύμα λειτουργίας, Α | 200 | 280 | 450 |
Κύκλος εργασίας έως, % | 8 | 5 | 0.4 |
Πλάτος παλμού, εμείς | Έως 1000 | 600 | 200 |
Αριθμός ράβδων | 20 | ||
Βήμα γραμμής σε μπάρα, mm | 2.21 | ||
Απόδοση ηλεκτρικής/οπτικής μετατροπής, % | 52 | 56 | 58 |
Γρήγορη απόκλιση άξονα FWHM, βαθμ | 35, προαιρετικό FAC < 4 | ||
Αργή απόκλιση άξονα FWHM.deg | 10 | ||
Διάσταση, mm | 37,5x12x13,4 |
Κατασκευή συσκευασίας σκληρής συγκόλλησης AuSn
Υψηλή πυκνότητα ισχύος
Στενό φάσμα
Φιλτραρισμένο νερό, εναλλακτικά ψυκτικά υγρά
Χρησιμοποιείται για άντληση με λέιζερ και αποτρίχωση
Μήκος κύματος | 760-1100 nm | ||
Μέγιστη ισχύς, W | 700 | 2100 | 3500 |
Τρόπος λειτουργίας | QCW | QCW | QCW |
Ρεύμα λειτουργίας, Α | 100 | 280 | 450 |
Κύκλος εργασίας έως, % | 40 | 8 | 4 |
Πλάτος παλμού, εμείς | Έως 1000 | 600 | 200 |
Αριθμός ράβδων | 7 | ||
Βήμα γραμμής σε μπάρα, mm | 2.0 | ||
Απόδοση ηλεκτρικής/οπτικής μετατροπής, % | 60 | 56 | 58 |
Γρήγορη απόκλιση άξονα FWHM, βαθμ | 35 | ||
Αργή απόκλιση άξονα FWHM.deg | 10 | ||
Διάσταση, mm | 30x13x4,95 |
Αριθμός ανταλλακτικού | Δομή | Ισχύς λέιζερ | Μήκος κύματος λέιζερ |
STD-HH05 | Στοίβα καναλιών μακροεντολών | 300W/500W | 760nm-1100nm |
STD-HL07 | Στοίβα καναλιών μακροεντολών | 300W-700W | 760nm-1100nm |
STD-HS12 | Στοίβα καναλιών μακροεντολών | 600W-1200W | 760nm-1100nm |
Κατασκευή συσκευασίας σκληρής συγκόλλησης AuSn
Κατάλληλο για λειτουργία μεγάλου πλάτους παλμού
Φιλτραρισμένο νερό, εναλλακτικά ψυκτικά υγρά
Προστασία σφραγίδας
Υψηλός κύκλος λειτουργίας
Χρησιμοποιείται για αποτρίχωση και άντληση με λέιζερ
Τυπικές προδιαγραφές
Μήκος κύματος | 760-1100 nm | |
Μέγιστη ισχύς, W | 300 | 500 |
Τρόπος λειτουργίας | QCW | QCW |
Ρεύμα λειτουργίας, Α | 95 | 95 |
Κύκλος εργασίας έως, % | 20 | 10 |
Πλάτος παλμού, εμείς | 200 | 100 |
Αριθμός ράβδων | 3 | 5 |
Βήμα γραμμής σε μπάρα, mm | 5 | 2.9 |
Απόδοση ηλεκτρικής/οπτικής μετατροπής, % | 58 | 58 |
Γρήγορη απόκλιση άξονα FWHM, βαθμ | 35 | |
Αργή απόκλιση άξονα FWHM.deg | 10 | |
Διάσταση, mm | 42x25,27x20 |
Συνθήκες Λειτουργίας
STD-HH05-808 | STD-HH03-300-808 | |||
Μέγιστη ισχύς ανά μπάρα, W | 100 | 80 | 60 | 100 |
Ρεύμα λειτουργίας, Α | 95 | 80 | 65 | 95 |
Πλάτος παλμού, ms | Μέγιστη.συχνότητα, Hz | |||
10 | 30 | 40 | 40 | 40 |
20 | 10 | 15 | 20 | 20 |
30 | 10 | 12 | 13 | 13 |
40 | 10 | 10 | 10 | 10 |
50 | 5 | 6 | 8 | 8 |
60 | 4 | 5 | 6 | 6 |
80 | 3 | 4 | 5 | 4 |
100 | 2 | 3 | 4 | 2 |
200 | - | 1 | 2 | 1 |
400 | - | - | 1 | - |
Κατασκευή συσκευασίας σκληρής συγκόλλησης AuSn
Κατάλληλο για λειτουργία μεγάλου πλάτους παλμού
Φιλτραρισμένο νερό, εναλλακτικά ψυκτικά υγρά
Προστασία σφραγίδας
Υψηλός κύκλος λειτουργίας
Χρησιμοποιείται για αποτρίχωση και άντληση με λέιζερ
Τυπικές προδιαγραφές
Μήκος κύματος | 760-1100 nm | |||
Μέγιστη ισχύς, W | 300 | 500 | 600 | 700 |
Τρόπος λειτουργίας | QCW | QCW | QCW | QCW |
Ρεύμα λειτουργίας, Α | 50 | 50 | 95 | 95 |
Κύκλος εργασίας έως, % | 40 | 40 | 10 | 10 |
Πλάτος παλμού, εμείς | Έως 400 | Έως 400 | 100 | 100 |
Αριθμός ράβδων | 60 | 10 | 6 | 7 |
Βήμα γραμμής σε μπάρα, mm | 2.2 | 2.2 | 3.4 | 2.9 |
Απόδοση ηλεκτρικής/οπτικής μετατροπής, % | 58 | 58 | 58 | 58 |
Γρήγορη απόκλιση άξονα FWHM, βαθμ | 35 | |||
Αργή απόκλιση άξονα FWHM.deg | 10 | |||
Διάσταση, mm | 39x40x36 |
Συνθήκες Λειτουργίας
STD-HL06-600-808 STD-HL07-700-808 |
STD-HL06-300-808 STD-HL10-500-808 |
|||
Μέγιστη ισχύς ανά μπάρα, W | 100 | 80 | 60 | 50 |
Ρεύμα λειτουργίας, Α | 95 | 80 | 65 | 50 |
Πλάτος παλμού, ms | Μέγιστη.συχνότητα, Hz | |||
10 | 30 | 40 | 40 | 440 |
20 | 10 | 15 | 20 | 20 |
30 | 10 | 12 | 13 | 13 |
40 | 10 | 10 | 10 | 10 |
50 | 5 | 6 | 8 | 8 |
60 | 4 | 5 | 6 | 6 |
80 | 3 | 4 | 5 | 5 |
100 | 2 | 3 | 4 | 4 |
200 | - | 1 | 2 | 2 |
400 | - | - | 1 | 1 |
Κατασκευή συσκευασίας σκληρής συγκόλλησης AuSn
Υψηλός κύκλος λειτουργίας, υψηλή ενεργειακή πυκνότητα
Φιλτραρισμένο νερό, εναλλακτικά ψυκτικά υγρά
Μικρό βήμα, συμπαγές μέγεθος
Προαιρετικό συγκρότημα οπτικού κυματοδηγού ζώνης στεγανοποίησης
Προαιρετική ευθυγράμμιση με γρήγορο άξονα
Χρησιμοποιείται για αποτρίχωση και άντληση με λέιζερ
Μήκος κύματος | 760-1100 nm | ||||
Μέγιστη ισχύς, W | 600 | 1200 | 7200 | 10000 | 16500 |
Τρόπος λειτουργίας | QCW | ||||
Ρεύμα λειτουργίας, Α | 50 | 95 | 550 | 450 | 450 |
Κύκλος εργασίας έως, % | 25 | 15 | 5 | 1 | 0.4 |
Πλάτος παλμού, εμείς | 25 | 10 | 0,6 | 0.4 | 0.2 |
Αριθμός ράβδων | 12 | 12 | 12 | 20 | Έως 33 |
Βήμα γραμμής σε μπάρα, mm | 1.2 | 1.2 | 1.2 | 0,73 | 0.4 |
Απόδοση ηλεκτρικής/οπτικής μετατροπής, % | 58 | Έως 60 | 56 | 56 | 56 |
Γρήγορη απόκλιση άξονα FWHM, βαθμ | 35, προαιρετικό FAC<4 | 35 | |||
Αργή απόκλιση άξονα FWHM.deg | 10 | ||||
Διάσταση, mm | 28,6x24x11,5mm |
STD-HS12-1200-808 τυπική ενέργεια παλμού (J/cm2):
Πλάτος παλμού | Συχνότητα (Hz) | Ιοπ | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
10 ms | 13 | 13 | 12.7 | 12.75 | 13 | 12.7 | 13 | 13 | 12.9 | 12.9 | 95Α |
20 ms | 21 | 21 | 21.7 | 21.5 | 21.4 | 21.7 | 21 | 21.4 | 20 | 20.9 | 85Α |
30 ms | 31 | 31.5 | 32 | 32 | - | - | - | - | - | - | 60Α |
40 ms | 43 | 41 | 42 | - | - | - | - | - | - | - | 60Α |
50 ms | 53 | 51 | - | - | - | - | - | - | - | - | - |
60 ms | 61 | 59,5 | - | - | - | - | - | - | - | - | - |
70 ms | 70 | - | - | - | - | - | - | - | - | - | - |
80 ms | 50 | - | - | - | - | - | - | - | - | - | - |
90 ms | 54 | - | - | - | - | - | - | - | - | - | - |
100 ms | 60 | - | - | - | - | - | - | - | - | - | - |
Παρατήρηση: νερό ψύξης: T 25 deg, ταχύτητα ροής 4,5-5,0L/min
Υπεύθυνος Επικοινωνίας: Steven
Τηλ.:: +86 15671598018
Φαξ: 86-027-51858989
