Μικροτσίπ λέιζερ που περιλαμβάνουν λέιζερ Sub-nanosecond, Eye safe, Er:glass, ενεργά Q-switched λέιζερ

Παρέχουμε μια μεγάλη ποικιλία παλμικών λέιζερ, συμπεριλαμβανομένων λέιζερ Er:glass eye-safe laser, λέιζερ μικροτσίπ, ενεργά λέιζερ με μεταγωγή Q, κ.λπ. Αυτά τα λέιζερ είναι διαθέσιμα σε διάφορα μήκη κύματος στα 1535nm, 1319nm, 1064nm, 1030nm, 36nm, 604nm , 515nm, 473nm, 355nm, 343nm, 266nm, 257nm, 237nm, 213nm.

Αρίθμηση εξαρτημάτων:

Σειρά – Μήκος κύματος – Ενέργεια παλμού – Ρυθμός επανάληψης παλμού – Άλλα

Για παράδειγμα: το STXL-A-1064nm-120uJ-2,5kHz, είναι ένα λέιζερ μικροτσίπ σειράς STXL-A με μήκος κύματος 1064nm, ενέργεια 120uJ και ρυθμό επανάληψης παλμού 2,5kHz.

1. Λέιζερ μικροτσίπ Sub-Nanosecond σειράς STXL

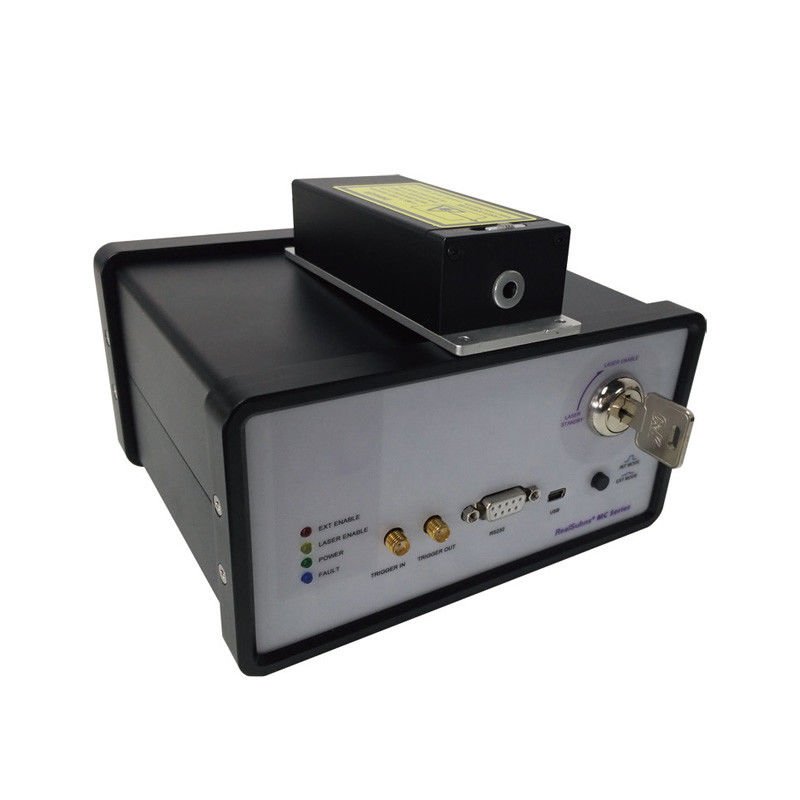

Τα λέιζερ μικροτσίπ της σειράς STXL είναι λέιζερ υπο-νανοδευτερόλεπτου με αντλία διόδου παθητικής μεταγωγής Q, με στενό πλάτος παλμού, υψηλή ισχύ αιχμής, υψηλό ρυθμό επανάληψης και πολλαπλά μήκη κύματος.Παρέχουμε αυτά τα λέιζερ μικροτσίπ στα 1535nm, 1319nm, 1064nm, 1030nm, 946nm, 660nm, 532nm, 515nm, 473nm, 355nm, 343nm, 343nm, 2257nm, 2257nm, 2257nm εξόδου, 2257nm s, με ρυθμούς επανάληψης έως 100kHz και πλάτος παλμού από 300ps έως 5ns.Αυτά τα συμπαγή και εύκολα ενσωματωμένα λέιζερ στερεάς κατάστασης με αντλία διόδου υποστηρίζουν εσωτερική και εξωτερική σκανδάλη, είναι ιδανικά για ασφαλή εμβέλεια για τα μάτια, παρακολούθηση της ατμόσφαιρας, υποβρύχια απεικόνιση, οπτική μετρολογία, βιοϊατρική, μικρομηχανική κλπ.

Λέιζερ μικροτσίπ 1.1 STXL-A Series 1.5ns

Τα λέιζερ μικροτσίπ της σειράς STXL-A είναι λέιζερ στερεάς κατάστασης με αντλία διόδου με παθητική μεταγωγή Q.Ο ενσωματωμένος σχεδιασμός της μονάδας με αντλία διόδου και του κρυστάλλου λέιζερ προσφέρει ευκολία στην εγκατάσταση και την ενσωμάτωση λόγω του συμπαγούς μεγέθους.Αυτή η σειρά λέιζερ προσφέρει μικροσκοπικές πλακέτες κίνησης ειδικά για μετεωρολογικές εφαρμογές ραντάρ, με μικρό μέγεθος, χαμηλή κατανάλωση ενέργειας και μπορούν να χρησιμοποιηθούν σε μεγάλο υψόμετρο, μεγάλη διαφορά θερμοκρασίας και άλλο σκληρό περιβάλλον.Προσαρμοσμένες λύσεις λέιζερ διπλού μήκους κύματος είναι διαθέσιμες για τη σειρά STXL-A, όπως 1064nm & 532nm, 1064nm & 355nm ή άλλες.

Εφαρμογές:

• LIDAR
• Εύρος λέιζερ
• Παρακολούθηση της ατμόσφαιρας

Βασικά χαρακτηριστικά:

• Πλάτος παλμού έως 1,5 ns
• Ενέργεια απλού παλμού έως 200μJ
• Ρυθμός επανάληψης έως 2,5 kHz
• Χωρική λειτουργία TEM00
• Σφραγισμένη συσκευασία, υψηλή αξιοπιστία

Οπτικές Παράμετροι
Μήκος κύματος (nm)		1064			532
Ρυθμός επανάληψης (kHz)		1*	2.5	2,5*	1*		2.5	2,5*
Μέση ισχύς (mW)		200	300	500	100		150	250
Ενέργεια παλμού (μJ)		200	120	200	100		60	100
Πλάτος παλμού (ps)		2000			1500
Σταθερότητα ισχύος (8 ώρες)		±3%
Προφίλ δοκού		TEM00
Πλήρης απόκλιση δέσμης (τυπ., mrad)	Οριζόντια @1/e²	≤3				≤2,5
	Κάθετη @1/e²	≤3				≤2,5
Λόγος πόλωσης		>100:1
Παράμετροι Συστήματος
Τάση τροφοδοσίας		100-240VAC, 50/60Hz
Διασύνδεση ελέγχου		RS232, USB
Κατανάλωση ισχύος (W)		≤20	≤20	≤25	≤20		≤25	≤25
Διαστάσεις ισχύος (Π×Υ×Μ, mm)		90×32,6×120
Διαστάσεις κεφαλής λέιζερ (Π×Υ×Μ, mm)		45×30×120
Θερμοκρασία λειτουργίας (℃)		15-35
Θερμοκρασία αποθήκευσης (℃)		0-60

Λέιζερ μικροτσίπ 1,2 σειράς STXL-B 500ps

Τα λέιζερ μικροτσίπ της σειράς STXL-B διαθέτουν στενό πλάτος παλμού, παρέχοντας αρκετά υψηλή ενέργεια ενός παλμού.Αυτά τα λέιζερ είναι λέιζερ στερεάς κατάστασης με αντλία διόδου παθητικά Q-switched χωρίς ουραίο παλμό, εξαιρετική ποιότητα δέσμης και υψηλή αξιοπιστία.Ο ενσωματωμένος σχεδιασμός της μονάδας με αντλία διόδου και του κρυστάλλου λέιζερ προσφέρει ευκολία στην εγκατάσταση και την ενσωμάτωση λόγω του συμπαγούς μεγέθους.Η σειρά STXL-B παρέχει διάφορα μήκη κύματος, όπως 1064nm, 532nm, 355nm, 266nm και 213nm και υποστηρίζει εσωτερική και εξωτερική ενεργοποίηση.Η εσωτερική ερμητική μονάδα της κεφαλής λέιζερ είναι διαθέσιμη στους πελάτες για εξατομικευμένη ανάπτυξη.

Εφαρμογές:

• Λέιζερ σπόρων
• MicromachiningΒιοϊατρική
• Φασματοσκοπία διάσπασης που προκαλείται από λέιζερ (LIBS)
• Φασματοσκοπία πλάσματος επαγόμενη από λέιζερ (LIPS)
• Ανίχνευση υπερήχων με βάση λέιζερ
• Μη γραμμική οπτική
• Φασματοσκοπία μάζας ιονισμού λέιζερ (LIMS)
• Φθορισμός που προκαλείται από λέιζερ (LIF)

Βασικά χαρακτηριστικά:

• Ενέργεια απλού παλμού έως 150μJ
• Χωρική λειτουργία TEM00
• Σφραγισμένη συσκευασία, υψηλή αξιοπιστία
• Σταθερή πόλωση

Οπτικές Παράμετροι
Μήκος κύματος (nm)		1064	532	355	266	213
Ρυθμός επανάληψης (kHz)		1	1	1*	1*	1*
Μέση ισχύς (mW)		150	75	30	12	4
Ενέργεια παλμού (μJ)		150	75	30	12	4
Πλάτος παλμού (ps)		600	550	500	500	500
Σταθερότητα ισχύος (8 ώρες)		±3%
Προφίλ δοκού		TEM00
Πλήρης απόκλιση δέσμης (τυπ., mrad)	Οριζόντια @1/e²	7	6	5	4	4
	Κάθετη @1/e²	7	6	5	4	4
Λόγος πόλωσης		>100:1
Παράμετροι Συστήματος
Τάση τροφοδοσίας		100-240 VAC, 50/60 Hz
Διασύνδεση ελέγχου		RS232, USB
Κατανάλωση ισχύος (W)		≤25
Διαστάσεις ισχύος (Π×Υ×Μ, mm)		168×88×140
Διαστάσεις κεφαλής λέιζερ (Π×Υ×Μ, mm)		45×30×120
Θερμοκρασία λειτουργίας (℃)		15-35
Θερμοκρασία αποθήκευσης (℃)		0-60

Λέιζερ μικροτσίπ 1.3 STXL-C Series 750ps

Τα λέιζερ μικροτσίπ της σειράς STXL-C είναι συμπαγή, οικονομικά και αξιόπιστα λέιζερ στερεάς κατάστασης παθητικού διακόπτη Q (παθητικά Q-switch) με αντλία ημιαγωγών (με αντλία διόδου) που αναπτύχθηκαν ανεξάρτητα από εμάς, με σταθερή ενέργεια εξόδου, υψηλή ισχύ αιχμής και εξαιρετική ποιότητα δέσμης.Η μονολιθική κοιλότητα λέιζερ είναι μόνιμα ευθυγραμμισμένη, επομένως εξαιρετικά σταθερή.Το σύστημα υποστηρίζει εσωτερική σκανδάλη και εξωτερική σκανδάλη.Αυτή η σειρά προϊόντων περιλαμβάνει 5 μήκη κύματος των 1064nm, 532nm, 355nm, 266nm και 213nm.Η διάρκεια παλμού (πλάτος παλμού) μπορεί να μειωθεί στα 600ps (0,6ns).Διάφορα μοντέλα λειτουργούν με ρυθμούς επανάληψης έως 10kHz και η μέση ισχύς κυμαίνεται από 3mW έως 350mW.Ο αξιόπιστος και στιβαρός σχεδιασμός μικροτσίπ είναι τέλειος για προηγμένες βιομηχανικές εφαρμογές OEM.

Εφαρμογές:

• Λέιζερ σπόρων
• Μικρομηχανική
• Πηγή αντλίας για οπτικούς παραμετρικούς ταλαντωτές
• Φασματοσκοπία διάσπασης που προκαλείται από λέιζερ (LIBS)
• Ανίχνευση υπερήχων με βάση λέιζερ
• Φασματοσκοπία μάζας ιονισμού λέιζερ (LIMS)
• Εύρος λέιζερ
• Φθορισμός που προκαλείται από λέιζερ (LIF)
• Απεικόνιση υπερήχων με λέιζερ

Βασικά χαρακτηριστικά:

• Ενέργεια απλού παλμού έως 120μJ
• Ρυθμός επανάληψης έως 10 kHz
• Χωρική λειτουργία TEM00
• Σταθερή πόλωση

Οπτικές Παράμετροι
Μήκος κύματος (nm)		1064			532			355			266			213
Ρυθμός επανάληψης (kHz)		1	5	10	1	5	10	1*	5*	10*	1*	5*	10*	1*	5*	10*
Μέση ισχύς (mW)		120	350	300	60	175	150	15	50	60	8	35	30	3	10	10
Ενέργεια παλμού (μJ)		120	70	30	60	35	15	15	10	6	8	7	3	3	2	1
Πλάτος παλμού (ps)		750			650			600			600			600
Σταθερότητα ισχύος (8 ώρες)		±3%
Προφίλ δοκού		TEM00
Πλήρης απόκλιση δέσμης (τυπ., mrad)	Οριζόντια @1/e²	8	12		7	10		5	8		5	8		4	6
	Κάθετη @1/e²	8	12		7	10		5	8		5	8		4	6
Λόγος πόλωσης		>100:1
Παράμετροι Συστήματος
Τάση τροφοδοσίας		100-240 VAC, 50/60 Hz
Διασύνδεση ελέγχου		RS232, USB
Κατανάλωση ισχύος (W)		≤ 25	≤ 20	≤ 30	≤ 25	≤ 30	≤ 35	≤ 25	≤ 25	≤ 30	≤ 25	≤ 30	≤ 30	≤ 25	≤ 30	≤ 30
Διαστάσεις ισχύος (Π×Υ×Μ, mm)		168×88×140
Διαστάσεις κεφαλής λέιζερ (Π×Υ×Μ, mm)		45×30×120
Θερμοκρασία λειτουργίας (℃)		15-35
Θερμοκρασία αποθήκευσης (℃)		0-60

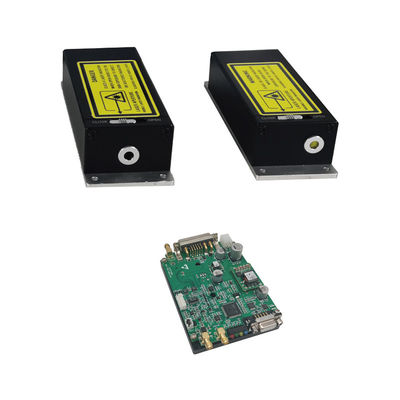

1.4 STXL-D Series 300ps-2ns Χαμηλός ρυθμός επανάληψης OEM λέιζερ μικροτσίπ

Τα λέιζερ μικροτσίπ της σειράς STXL-D είναι λέιζερ στερεάς κατάστασης με αντλία διόδου με παθητική μεταγωγή Q.Αυτά τα λέιζερ είναι εξοπλισμένα με συμπαγή κυκλώματα κίνησης OEM, με μικρό μέγεθος, εύκολη ενσωμάτωση, εξαιρετική ποιότητα δέσμης, σταθερή ενέργεια παλμού, διπλό πλάτος παλμού κ.λπ. Παρέχουμε επίσης μονωτήρες με αντίστοιχα μήκη κύματος.Προσαρμοσμένα λέιζερ με υψηλότερη ενέργεια 1-2 mJ είναι διαθέσιμα κατόπιν αιτήματος.

Βασικά χαρακτηριστικά:

• Πλάτος παλμού έως 300ps
• Ενέργεια παλμού έως 600μJ
• Υψηλή σταθερότητα κατεύθυνσης πόλωσης
• Χωρική λειτουργία TEM 0 0
• Συμπαγής δομή και υψηλή αξιοπιστία
• Προαιρετική έξοδος διπλού πλάτους παλμού
• Προαιρετική ένδειξη κόκκινου φωτός

Εφαρμογή:

• Ιατρική κοσμετολογία
• Εύρεση εύρους λέιζερ
• Αφαίρεση με λέιζερ

Οπτικές Παράμετροι
Μήκος κύματος (nm)		1064
Ρυθμός επανάληψης (kHz)		0,01
Μέση ισχύς (mW)		6	5	5/5
Ενέργεια παλμού (μJ)		600	500	500/500
Πλάτος παλμού (ps)		500	300	300/2000
Σταθερότητα ισχύος (8 ώρες)		±3%
Προφίλ δοκού		TEM00
Πλήρης απόκλιση δέσμης (τυπ., mrad)	Οριζόντια @1/e²	6	7	6-7
	Κάθετη @1/e²	6	7	6-7
Λόγος πόλωσης		Π Πόλωση >100:1			300ps:P Πόλωση >100:1   2ns:S Πόλωση >100:1
Παράμετροι Συστήματος
Τάση τροφοδοσίας		12V 5A
Διασύνδεση ελέγχου		SMA
Κατανάλωση ισχύος (W)		≤10
Διαστάσεις ισχύος (Π×Υ×Μ, mm)		68×35×120
Διαστάσεις κεφαλής λέιζερ (Π×Υ×Μ, mm)		45×30×120			80x36x124
Θερμοκρασία λειτουργίας (℃)		15-35
Θερμοκρασία αποθήκευσης (℃)		0-60

Φύλλο δεδομένων :Σειρά STXL-D 300ps-2ns Χαμηλός ρυθμός επανάληψης OEM Microchip Laser

Laser Microchip 1,5 STXL-D Series 300ps

Τα λέιζερ μικροτσίπ της σειράς STXL-D είναι λέιζερ στερεάς κατάστασης με αντλία διόδου με παθητική μεταγωγή Q, που διαθέτουν σταθερή ενέργεια ενός παλμού, εξαιρετική ποιότητα δέσμης και χωρίς ουραίο παλμό.Ο ενσωματωμένος σχεδιασμός της μονάδας με αντλία διόδου και του κρυστάλλου λέιζερ προσφέρει ευκολία στην εγκατάσταση και την ενσωμάτωση λόγω του συμπαγούς μεγέθους.Αυτή η σειρά παρέχει διάφορα μήκη κύματος, όπως 1064nm, 532nm, 355nm και 266nm και υποστηρίζει εσωτερική και εξωτερική ενεργοποίηση.Η εσωτερική ερμητική μονάδα της κεφαλής λέιζερ είναι διαθέσιμη στους πελάτες για εξατομικευμένη ανάπτυξη.Η σειρά STXL-D διατίθεται επίσης με προγράμματα οδήγησης λέιζερ OEM.

Εφαρμογές:

• Λέιζερ σπόρων
• Μικρομηχανική
• Φασματοσκοπία διάσπασης που προκαλείται από λέιζερ (LIBS)
• Φασματοσκοπία μάζας ιονισμού λέιζερ (LIMS)
• Φθορισμός που προκαλείται από λέιζερ (LIF)
• Μη γραμμική οπτική

Βασικά χαρακτηριστικά:

• Πλάτος παλμού έως 300ps
• Ενέργεια απλού παλμού έως 50μJ
• Ρυθμός επανάληψης έως 10 kHz
• Χωρική λειτουργία TEM00
• Σταθερή πόλωση

Οπτικές Παράμετροι
Μήκος κύματος (nm)		1064			532			355			266
Ρυθμός επανάληψης (kHz)		1	5	10	1	5	10	1*	5*	10*	1*	5*	10*
Μέση ισχύς (mW)		50	50	80	20	25	30	10	15	20	5	10	10
Ενέργεια παλμού (μJ)		50	10	8	20	5	3	10	3	2	5	2	1
Πλάτος παλμού (ps)		350			300			300			300
Σταθερότητα ισχύος (8 ώρες)		±3%
Προφίλ δοκού		TEM00
Τύπος πλήρους απόκλισης δέσμης, mrad)	Οριζόντια @1/e²	12	16		10	14		8	12		8	12
	Κάθετη @1/e²	12	16		10	14		8	12		8	12
Λόγος πόλωσης		>100:1
Παράμετροι Συστήματος
Τάση τροφοδοσίας		100-240 VAC, 50/60 Hz
Διασύνδεση ελέγχου		RS232, USB
Κατανάλωση ισχύος (W)		≤25
Διαστάσεις ισχύος (Π×Υ×Μ, mm)		168×88×140
Διαστάσεις λέιζερ (Π×Υ×Μ, mm)		45×30×120
Θερμοκρασία λειτουργίας (℃)		15-35
Θερμοκρασία αποθήκευσης (℃)		0-60

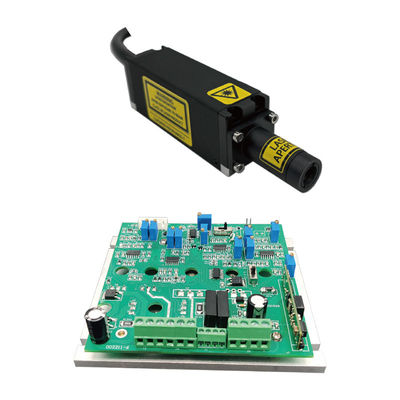

1.6 Σειρά STXL-E1 λέιζερ στερεάς κατάστασης με αντλία διόδου

Τα λέιζερ της σειράς STXL-E1 είναι λέιζερ στερεάς κατάστασης με αντλία διόδου παθητικής μεταγωγής Q με υψηλή ισχύ και υψηλό ρυθμό επανάληψης, ειδικά σχεδιασμένα για εφαρμογές μικρομηχανικής.Με σχεδίαση κυκλώματος κίνησης σε μικρογραφία, αυτά τα λέιζερ χαμηλής κατανάλωσης είναι συμπαγή και εύκολα ενσωματωμένα.Η τυπική συσκευασία συνοδεύεται από έναν διαστολέα δέσμης 10x, που παρέχει μια ευθυγραμμισμένη δέσμη διαμέτρου 6 mm σε μήκος κύματος 1064 nm.Προσαρμοσμένες προδιαγραφές είναι διαθέσιμες κατόπιν αιτήματος.

Εφαρμογές:

• Σήμανση με λέιζερ
• Χαλκογραφία με λέιζερ
• Αφαίρεση με λέιζερ

Βασικά χαρακτηριστικά:

• Ρυθμός επανάληψης έως 20 kHz
• Συμπαγής σχεδιασμός
• Σφραγισμένη συσκευασία, υψηλή αξιοπιστία

Οπτικές Παράμετροι
Μήκος κύματος (nm)	1064
Ρυθμός επανάληψης (kHz)	10	20	10
Μέση ισχύς (mW)	300	400	800
Ενέργεια παλμού (μJ)	30	20	80
Πλάτος παλμού (ns)	0,9	1.2	2
Σταθερότητα ισχύος (8 ώρες)	±3%
Προφίλ δοκού	TEM00
Ευθυγραμμισμένη διάμετρος δέσμης (mm)	≈6
Απόκλιση δέσμης, πλήρης γωνία (τυπ., @1/e², mrad)	≤1
Λόγος πόλωσης	>100:1
Παράμετροι Συστήματος
Τάση τροφοδοσίας	12V, >180W
Εξωτερική σκανδάλη	κλειστή, 5V TTL, κίνηση ψηλά για ενεργοποίηση
Διαστάσεις κεφαλής λέιζερ (Π×Υ×Μ, mm)	28×25×88
Θερμοκρασία λειτουργίας (℃, απαιτείται ψύξη αέρα)	15-35
Θερμοκρασία αποθήκευσης (℃)	-40~60

Λέιζερ στερεάς κατάστασης 1.7 σειράς STXL-E3 με αντλία διόδου

Τα λέιζερ της σειράς STXL-E3 είναι λέιζερ στερεάς κατάστασης με αντλία διόδου με παθητική μεταγωγή Q.Σε σύγκριση με τα παραδοσιακά λέιζερ μικροτσίπ, αυτή η σειρά χρησιμοποιεί σχεδιασμό διαχωρισμού κοιλότητας, παρέχοντας υψηλή ισχύ, υψηλό ρυθμό επανάληψης και μεγάλη ενέργεια.Με σχεδίαση κυκλώματος κίνησης σε μικρογραφία, αυτά τα λέιζερ χαμηλής κατανάλωσης είναι συμπαγή και εύκολα ενσωματωμένα.Η τυπική συσκευασία συνοδεύεται από επέκταση δέσμης 15x σε μήκος κύματος 1064nm ή 532nm.Προσαρμοσμένες προδιαγραφές είναι διαθέσιμες κατόπιν αιτήματος.

Εφαρμογές:

• Σήμανση με λέιζερ
• Χαλκογραφία με λέιζερ
• Αφαίρεση με λέιζερ
• Χάραξη με λέιζερ

Βασικά χαρακτηριστικά:

• Ρυθμός επανάληψης έως 20 kHz
• Συμπαγής σχεδιασμός
• Σφραγισμένη συσκευασία, υψηλή αξιοπιστία

Οπτικές Παράμετροι
Μήκος κύματος (nm)	1064	1064	532
Ρυθμός επανάληψης (kHz)	10	20	2
Μέση ισχύς (mW)	2000	2500	600
Ενέργεια παλμού (μJ)	200	125	300
Πλάτος παλμού (ns)	8	14	3
Σταθερότητα ισχύος (8 ώρες)	±3%
Προφίλ δοκού	TEM00
Ευθυγραμμισμένη διάμετρος δέσμης (mm)	≈9
Απόκλιση δέσμης, πλήρης γωνία (τυπ., @1/e², mrad)	≤1
Λόγος πόλωσης	>100:1
Παράμετροι Συστήματος
Τάση τροφοδοσίας	12V, >180W
Εξωτερική σκανδάλη	Περιφραγμένο, 5V TTL, κίνηση ψηλά για ενεργοποίηση λέιζερ
Διαστάσεις κεφαλής λέιζερ (Π×Υ×Μ, mm)	60×39×158
Θερμοκρασία λειτουργίας (℃, απαιτείται ψύξη αέρα)	15-35
Θερμοκρασία αποθήκευσης (℃)	-40~60

Λέιζερ μικροτσίπ 1,8 STXL-I Series 2,5ns

Τα λέιζερ μικροτσίπ της σειράς STXL-I είναι συμπαγή, οικονομικά και αξιόπιστα λέιζερ στερεάς κατάστασης παθητικού διακόπτη Q (παθητικά Q-switch) με αντλία ημιαγωγών (με αντλία διόδου) που έχουν αναπτυχθεί ανεξάρτητα από εμάς, με σταθερή ενέργεια εξόδου, υψηλές ισχύς αιχμής και εξαιρετική ποιότητα δέσμης.Η μονολιθική κοιλότητα λέιζερ είναι μόνιμα ευθυγραμμισμένη, επομένως εξαιρετικά σταθερή.Το σύστημα υποστηρίζει εσωτερική σκανδάλη και εξωτερική σκανδάλη.Αυτή η σειρά προϊόντων περιλαμβάνει τρία μήκη κύματος των 946nm, 473nm και 237nm.Η διάρκεια παλμού (πλάτος παλμού) μπορεί να μειωθεί στα 2000ps (2 s).Διάφορα μοντέλα λειτουργούν με ρυθμούς επανάληψης έως 5kHz και η μέση ισχύς κυμαίνεται από 2mW έως 75mW.Ο αξιόπιστος και στιβαρός σχεδιασμός μικροτσίπ είναι τέλειος για προηγμένες βιομηχανικές εφαρμογές OEM.

Εφαρμογές:

• Φθορισμός που προκαλείται από λέιζερ (LIF)
• Ανίχνευση υπερήχων με βάση λέιζερ
• Εύρος λέιζερ
• Φασματοσκοπία Raman

Βασικά χαρακτηριστικά:

• Συμπαγής σχεδιασμός, εξαιρετική σταθερότητα
• Σταθερή πόλωση
• Ρυθμός επανάληψης έως 5 kHz
• Χωρική λειτουργία TEM00

Οπτικές Παράμετροι
Μήκος κύματος (nm)		946		473		237
Ρυθμός επανάληψης (kHz)		1	5	1	5	2*
Μέση ισχύς (mW)		20	75	5	20	2
Ενέργεια παλμού (μJ)		20	15	5	4	1
Πλάτος παλμού (ps)		2500		2000		1500
Σταθερότητα ισχύος (8 ώρες)		±3%
Προφίλ δοκού		TEM00
Πλήρης απόκλιση δέσμης (τυπ., mrad)	Οριζόντια @1/e²	9	10	7	8	6
	Κάθετη @1/e²	9	10	7	8	6
Λόγος πόλωσης		>100:1
Παράμετροι Συστήματος
Τάση τροφοδοσίας		100-240 VAC, 50/60 Hz
Διασύνδεση ελέγχου		RS232, USB
Κατανάλωση ισχύος (W)		≤15	≤30	≤15	≤30	≤25
Διαστάσεις ισχύος (Π×Υ×Μ, mm)		168×88×140
Διαστάσεις κεφαλής λέιζερ (Π×Υ×Μ, mm)		45×30×120
Θερμοκρασία λειτουργίας (℃)		15-35
Θερμοκρασία αποθήκευσης (℃)		0-60

1,9 STXL-J Series 1ns Microchip Laser

Εφαρμογές:

• Μικροκατεργασία υλικού
• Ανάλυση φάσματος
• LIDAR
• Πηγή αντλίας
• Βιοϊατρική

Βασικά χαρακτηριστικά:

• Πλάτος παλμού έως 1 ns
• Ενέργεια απλού παλμού έως 100μJ
• Ρυθμός επανάληψης έως 2 kHz
• Χωρική λειτουργία TEM00

Οπτικές Παράμετροι
Μήκος κύματος (nm)		1030		515		343			257
Ρυθμός επανάληψης (kHz)		1	2	1	2	0,2*	1*	2*	1*	2*
Μέση ισχύς (mW)		100	160	40	60	6	20	30	8	10
Ενέργεια παλμού (μJ)		100	80	40	30	30	20	15	8	5
Πλάτος παλμού (ps)		1000		900		800			800
Σταθερότητα ισχύος (8 ώρες)		±3%
Προφίλ δοκού		TEM00
Πλήρης απόκλιση δέσμης (τυπ., mrad)	Οριζόντια @1/e²	6	8	4	5	3	3	4	2	3
	Κάθετη @1/e²	6	8	4	5	3	3	4	2	3
Λόγος πόλωσης		>100:1
Παράμετροι Συστήματος
Τάση τροφοδοσίας		100-240 VAC, 50/60 Hz
Διασύνδεση ελέγχου		RS232, USB
Κατανάλωση ισχύος (W)		≤15	≤25	≤15	≤25	≤15	≤15	≤25	≤15	≤25
Διαστάσεις ισχύος (Π×Υ×Μ, mm)		168×88×140
Διαστάσεις κεφαλής λέιζερ (Π×Υ×Μ, mm)		45×30×120
Θερμοκρασία λειτουργίας (℃)		15-35
Θερμοκρασία αποθήκευσης (℃)		0-60

Λέιζερ μικροτσίπ 1,10 STXL-L Series 2,5ns

Τα λέιζερ μικροτσίπ της σειράς STXL-L είναι συμπαγή, οικονομικά και αξιόπιστα λέιζερ στερεάς κατάστασης παθητικού διακόπτη Q (παθητικά Q-switch) με αντλία ημιαγωγών (με αντλία διόδου) που έχουν αναπτυχθεί ανεξάρτητα από εμάς, με σταθερή ενέργεια εξόδου, υψηλές ισχύς αιχμής και εξαιρετική ποιότητα δέσμης.Η μονολιθική κοιλότητα λέιζερ είναι μόνιμα ευθυγραμμισμένη, επομένως εξαιρετικά σταθερή.Το σύστημα υποστηρίζει εσωτερική σκανδάλη και εξωτερική σκανδάλη.Αυτή η σειρά προϊόντων περιλαμβάνει δύο μήκη κύματος 1319nm και 660nm.Η διάρκεια παλμού (πλάτος παλμού) μπορεί να μειωθεί στα 2500ps (2,5ns).Διάφορα μοντέλα λειτουργούν με ρυθμούς επανάληψης έως 2kHz και η μέση ισχύς κυμαίνεται από 10mW έως 80mW.Ο αξιόπιστος και στιβαρός σχεδιασμός μικροτσίπ είναι τέλειος για προηγμένες βιομηχανικές εφαρμογές OEM.

Εφαρμογές:

• Φωτοδυναμική θεραπεία
• Περιβαλλοντική παρακολούθηση
• Τηλεπισκόπηση με λέιζερ
• LIDAR
• Φασματοσκοπία
• Οθόνη λέιζερ

Βασικά χαρακτηριστικά:

• Πλάτος παλμού έως 2,5 ns
• Ενέργεια απλού παλμού έως 50μJ
• Ρυθμός επανάληψης έως 2 kHz
• Χωρική λειτουργία TEM00
• Σφραγισμένη συσκευασία, υψηλή αξιοπιστία

Οπτικές Παράμετροι
Μήκος κύματος (nm)		1319		660
Ρυθμός επανάληψης (kHz)		0,1*	1*	0,1*	1*
Μέση ισχύς (mW)		8	50	1	6
Ενέργεια παλμού (μJ)		80	50	10	6
Πλάτος παλμού (ps)		2500		2000
Σταθερότητα ισχύος (8 ώρες)		±3%
Προφίλ δοκού		TEM00
Πλήρης απόκλιση δέσμης (τυπ., mrad)	Οριζόντια @1/e²	10		6
	Κάθετη @1/e²	10		6
Λόγος πόλωσης		>100:1
Παράμετροι Συστήματος
Τάση τροφοδοσίας		100-240 VAC, 50/60 Hz
Διασύνδεση ελέγχου		RS232, USB
Κατανάλωση ισχύος (W)		≤20	≤45	≤20	≤45
Διαστάσεις ισχύος (Π×Υ×Μ, mm)		168×88×140
Διαστάσεις κεφαλής λέιζερ (Π×Υ×Μ, mm)		45×30×120
Θερμοκρασία λειτουργίας (℃)		15-35
Θερμοκρασία αποθήκευσης (℃)		0-60

Ενεργειακά ρυθμιζόμενα λέιζερ μικροτσίπ 1,11 σειράς STXL-O

Τα λέιζερ μικροτσίπ με pigtailed sub-nanosecond fiber της σειράς STXL-O αποτελούνται από ενσωματωμένες ηλεκτρονικές μονάδες ελέγχου για ρύθμιση ενέργειας, μονάδα φωτοανιχνευτή και πλακέτα κίνησης λέιζερ, με ίνα 200um 0,22NA.Αυτό το εξαιρετικά συμπαγές λέιζερ είναι plug and play, καθιστώντας το ιδανική πηγή για ποικίλες εφαρμογές.

Εφαρμογές:

• Χάραξη με λέιζερ
• Βλάβη που προκαλείται από λέιζερ
• Φασματοσκοπία (LIBS)
• Φωτοφωταύγεια λέιζερ
• Σήμανση με λέιζερ
• Μικροτομή σύλληψης με λέιζερ
• Φθορισμός που προκαλείται από λέιζερ (LIF)
• Φασματοσκοπία μάζας λέιζερ
• Υπεριώδες μικροσκόπιο
• Φασματοσκοπία Raman
• LIDAR
• Εγγραφή και επεξεργασία λεπτής μεμβράνης
• Επιθεώρηση ημιαγωγών
• Φωτοακουστική απεικόνιση
• Μπουζί λέιζερ
• Τηλεπισκόπηση με λέιζερ

Βασικά χαρακτηριστικά:

• Πλάτος παλμού <1ns
• Ρυθμός επανάληψης μεταβλητός από 1-200Hz
• Ρυθμιζόμενη ενέργεια με έλεγχο υπολογιστή
• Σήμα εξόδου φωτοδιόδου με time jitter < 00ps
• Σφραγισμένη συσκευασία, υψηλή αξιοπιστία
• Plug and play, περιλαμβάνει λογισμικό ελέγχου υπολογιστή

Οπτικές Παράμετροι
Μήκος κύματος (nm)	1064	532	355	266
Ρυθμός επανάληψης (Hz)	1-200
Μέγιστη.ενέργεια @ Έξοδος σύζευξης ινών (μJ)	50	25	25	10
Πλάτος παλμού (ns)	≤1
Ενεργειακή σταθερότητα (RMS)	≤3%
Ρύθμιση ακρίβειας ενέργειας εξόδου	≤2%
Πόλωση	≥100:1
Ινα	200μm/0,22NA
Παράμετροι Συστήματος
Τάση τροφοδοσίας	24V DC
Είσοδος διαμόρφωσης	TTL 0-5V, είσοδος SMB
Διασύνδεση ελέγχου	RS-232
Μέγιστη κατανάλωση ισχύος (W)	<20
Μέση κατανάλωση ενέργειας (W)	<10
Διαστάσεις λέιζερ (Π×Υ×Μ, mm)	82x79x250
Θερμοκρασία λειτουργίας (℃)	10-40
Θερμοκρασία αποθήκευσης (℃)	-10-60

Λέιζερ μικροτσίπ 1,12 σειράς STXL-O με δυνατότητα ρύθμισης ενέργειας ελεύθερου χώρου

Τα ενεργειακά ρυθμιζόμενα λέιζερ μικροτσίπ υπο-νανοδευτερόλεπτου της σειράς STXL-O με έξοδο ελεύθερου χώρου, αποτελούνται από ενσωματωμένες ηλεκτρονικές μονάδες ελέγχου για ρύθμιση ενέργειας, μονάδα φωτοανιχνευτή και πλακέτα κίνησης λέιζερ.Αυτό το λέιζερ διαθέτει συμπαγή σχεδιασμό, plug and play και έξοδο ελεύθερου χώρου με απόκλιση δέσμης μικρότερη από 2mrad.

Εφαρμογές:

• Χάραξη με λέιζερ
• Βλάβη που προκαλείται από λέιζερ
• Φασματοσκοπία (LIBS)
• Φωτοφωταύγεια λέιζερ
• Σήμανση με λέιζερ
• Μικροτομή σύλληψης με λέιζερ
• Φθορισμός που προκαλείται από λέιζερ (LIF)
• Φασματοσκοπία μάζας λέιζερ
• Υπεριώδες μικροσκόπιο
• Φασματοσκοπία Raman
• LIDAR
• Εγγραφή και επεξεργασία λεπτής μεμβράνης
• Επιθεώρηση ημιαγωγών
• Φωτοακουστική απεικόνιση
• Μπουζί λέιζερ
• Τηλεπισκόπηση με λέιζερ

Βασικά χαρακτηριστικά:

• Πλάτος παλμού <1ns
• Ρυθμός επανάληψης μεταβλητός από 1-200Hz
• Ρυθμιζόμενη ενέργεια με έλεγχο υπολογιστή
• Σήμα εξόδου φωτοδιόδου με time jitter <100ps
• Σφραγισμένη συσκευασία, υψηλή αξιοπιστία
• Plug and play, περιλαμβάνει λογισμικό ελέγχου υπολογιστή

Οπτικές Παράμετροι
Μήκος κύματος (nm)		1064	532	355	266
Ρυθμός επανάληψης (Hz)		1-200
Μέγιστη.ενέργεια @ έξοδος ελεύθερου χώρου (μJ)		60	30	25	15
Πλάτος παλμού (ns)		≤1
Ενεργειακή σταθερότητα (RMS)		≤3%
Ρύθμιση ακρίβειας ενέργειας εξόδου		≤2%
Προφίλ δέσμης (Έξοδος ελεύθερου χώρου)		TEM00
Απόκλιση πλήρους γωνίας Τύπος.(mrad)	Οριζόντια @1/e²	≤2
	Κάθετη @1/e²	≤2
Πόλωση		≥100:1
Παράμετροι Συστήματος
Τάση τροφοδοσίας		24V DC
Είσοδος διαμόρφωσης		TTL 0-5V, είσοδος SMB
Διασύνδεση ελέγχου		RS-232
Μέγιστη κατανάλωση ισχύος (W)		<20
Μέση κατανάλωση ενέργειας (W)		<10
Διαστάσεις λέιζερ (Π×Υ×Μ, mm)		82x79x190
Θερμοκρασία λειτουργίας (℃)		10-40
Θερμοκρασία αποθήκευσης (℃)		0-60

1,13 λέιζερ μικροτσίπ σειράς STXL-M

Τα λέιζερ μικροτσίπ της σειράς STXL-M είναι λέιζερ στερεάς κατάστασης με αντλία διόδου με παθητική μεταγωγή Q, τα οποία διαθέτουν υψηλή ενέργεια, καλή αξία και χαμηλή κατανάλωση ενέργειας.Ο ενσωματωμένος σχεδιασμός της μονάδας με αντλία διόδου και του κρυστάλλου λέιζερ έχει ως αποτέλεσμα τη συμπαγή λειτουργία.Και δεν απαιτείται ψύξη νερού για αυτό το λέιζερ.Η σειρά είναι επίσης διαθέσιμη με μικροσκοπικές πλακέτες κίνησης για έλεγχο OEM ή σήμα PD για εφαρμογές που περιλαμβάνουν LIBS και αφαίρεση με λέιζερ, που είναι εύκολο να εγκατασταθεί και να ενσωματωθεί και είναι κατάλληλο για φορητές συσκευές.

Εφαρμογές:

• Αφαίρεση με λέιζερ
• Βλάβη που προκαλείται από λέιζερ
• Φασματοσκοπία (LIBS)

Βασικά χαρακτηριστικά:

• Πλάτος παλμού <7ns
• Ενέργεια παλμού έως 20mJ
• Διατίθεται ενσωματωμένο PD, πλακέτα κίνησης για PD
• Συμπαγές μέγεθος, δεν απαιτείται ψήσιμο νερού
• Κατάλληλο για φορητές συσκευές
• Αποδοτική

Οπτικές Παράμετροι
Μήκος κύματος (nm)		1064
Ρυθμός επανάληψης (Hz)		10
Ενέργεια παλμού (mJ)		>10
Πλάτος παλμού (ns)		<10
Σταθερότητα ισχύος (RMS)		<1,5%
Πλάτος παλμού αντλίας (μs)		≤250
Απόκλιση πλήρους γωνίας Τύπος.(mrad)	Οριζόντια @1/e²	3
	Κάθετη @1/e²	3
Μέθοδος ψύξης		Αερόψυξη
Διαστάσεις λέιζερ (Π×Υ×Μ, mm)		17×16,1×58,5 (προσαρμόσιμο)
Θερμοκρασία λειτουργίας (℃)		15-35
Θερμοκρασία αποθήκευσης (℃)		0-60
Παράμετροι προγράμματος οδήγησης
Τάση τροφοδοσίας		24 VDC
Διασύνδεση ελέγχου		J30J-15T
Κατανάλωση ισχύος (W)		15 W (MAX)
*Διαστάσεις σανίδας κίνησης (Π×Υ×Μ, mm)		90×35×120
Λειτουργία ενεργοποίησης		Ενεργοποίηση In/Out
Παράμετροι προγράμματος οδήγησης PD
Τάση τροφοδοσίας		5 VDC
Έξοδος ενεργοποίησης		Υποδοχή SMA
Επίπεδο εξόδου		3V@50Ω
Διαστάσεις σανίδας κίνησης (Π×Υ×Μ, mm)		39×10×86 (προσαρμόσιμο)

2. Σειρά STXL Er:glass Lasers

Το λέιζερ 1535 nm που είναι ασφαλές για τα μάτια είναι εξαιρετικά συμπαγές λέιζερ μικροτσίπ με αντλία διόδου βασισμένο σε Er:glass.Χρησιμοποιώντας την τεχνολογία συσκευασίας διόδων λέιζερ, η ενέργεια εξόδου αυτού του λέιζερ είναι έως και 1000uJ, καθιστώντας δυνατή την ανίχνευση στόχων σε ακτίνα 500m-20km και χρησιμοποιείται ευρέως σε συμπαγή ανιχνευτή εμβέλειας με ασφάλεια για τα μάτια.

Μονάδες λέιζερ 2.1 STXL 1535nm Erbium Glass με διαστολέα δέσμης

Η μονάδα λέιζερ γυαλιού Erbium 1535nm με διαστολέα δέσμης είναι μια ενσωματωμένη μονάδα λέιζερ που αποτελείται από λέιζερ μικροτσίπ γυαλιού ερβίου, διαστολέα δέσμης και φωτοανιχνευτή (PIN) που αναπτύχθηκε ανεξάρτητα από εμάς και χρησιμοποιείται επαγγελματικά στην εμβέλεια λέιζερ, την τηλεπισκόπηση λέιζερ, το lidar και άλλες εφαρμογές.Η σειρά δομοστοιχείων λέιζερ STXL-1535-25X έχει καθοριστεί για απόδοση 100-300μJ στα 1535nm με γωνία απόκλισης 0,5mard και παρέχει σήμα εξόδου PD, το οποίο έχει τα χαρακτηριστικά μικρού μεγέθους, υψηλής αξιοπιστίας και ευρείας λειτουργίας θερμοκρασίας.

Εφαρμογές:

• Εύρος λέιζερ
• Τηλεπισκόπηση με λέιζερ
• Lidar

Βασικά χαρακτηριστικά:

• 1535 nm, ασφαλής για τα μάτια
• Ολοκληρωμένο Π.Δ
• Γωνία απόκλισης 0,5 mrad
• Συμπαγής δομή
• Υψηλή σταθερότητα

Οπτικές Παράμετροι
Μήκος κύματος (nm)	1535
Ρυθμός επανάληψης (Hz)	10
Ενέργεια παλμού (mJ)	100	200	300
Πλάτος παλμού (ns)	5
Διάρκεια παλμού αντλίας (ms)	≤2	≤2	≤2,5
Διάμετρος δοκού (mm)	7.5	8	8.5
Πλήρης απόκλιση δοκού Τύπος.(mrad)	0,55	0,5	0,45
Μεγέθυνση	25Χ
Παράμετροι Συστήματος
Ρεύμα λειτουργίας (A)	8	10	12
Τάση λειτουργίας (V)	1.8
Δόνηση	5Hz, 2,5g
Αποπληξία	Αξονική 100g, 1ms
Θερμοκρασία λειτουργίας (℃)	-40~65
Θερμοκρασία αποθήκευσης (℃)	-55~80
Σχετική υγρασία αποθήκευσης	≤85%
Διάρκεια ζωής (H)	≥5000

Μονάδες λέιζερ 2.2 STXL High Peak Power 1535nm Erbium Glass with Beam Expander

Η μονάδα λέιζερ γυαλιού Erbium υψηλής ισχύος 1535nm με διαστολέα δέσμης είναι μια ενσωματωμένη μονάδα λέιζερ που αποτελείται από λέιζερ μικροτσίπ γυαλιού υψηλής ενέργειας ερβίου, διαστολέα δέσμης και φωτοανιχνευτή (PIN) που αναπτύχθηκαν ανεξάρτητα από εμάς, το οποίο χρησιμοποιείται επαγγελματικά στην εμβέλεια λέιζερ, την τηλεπισκόπηση με λέιζερ. lidar και άλλες εφαρμογές.Οι μονάδες λέιζερ της σειράς STXL-1535-30X έχουν καθοριστεί για να παρέχουν υψηλή ισχύ αιχμής 500μJ-1mJ στα 1535nm με γωνία απόκλισης μικρότερη από 0,3mard και παρέχουν σήμα εξόδου PD, το οποίο έχει τα χαρακτηριστικά του μικρού μεγέθους, της υψηλής αξιοπιστίας και του ευρέος λειτουργία θερμοκρασίας.

Εφαρμογές:

• Εύρος λέιζερ
• Τηλεπισκόπηση με λέιζερ
• Lidar

Βασικά χαρακτηριστικά:

• 1535nm, Ασφαλής για τα μάτια
• Υψηλή ισχύς αιχμής
• Γωνία απόκλισης <0,3 mrad
• Ολοκληρωμένο Π.Δ
• Συμπαγής δομή
• Υψηλή σταθερότητα

Οπτικές Παράμετροι
Μήκος κύματος (nm)	1535
Ρυθμός επανάληψης (Hz)	10	5
Ισχύς εξόδου (μJ)	500	1000
Πλάτος παλμού (ns)	6	7
Διάρκεια παλμού αντλίας (ms)	≤2,5	≤2,5
Διάμετρος δοκού (mm)	14	16
Πλήρης απόκλιση δέσμης Τύπος (mrad)	0,28	0,25
Μεγέθυνση	30Χ
Παράμετροι Συστήματος
Ρεύμα λειτουργίας (A)	20	30
Τάση λειτουργίας (V)	1.8
Δόνηση	5Hz, 2,5g
Αποπληξία	Αξονική 100g, 1ms
Θερμοκρασία λειτουργίας (℃)	-40~65
Θερμοκρασία αποθήκευσης (℃)	-55~80
Σχετική υγρασία αποθήκευσης	≤85%
Διάρκεια ζωής (H)	≥5000

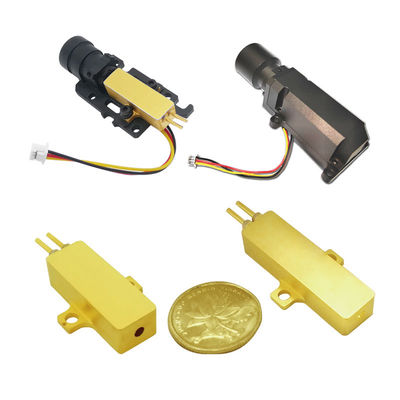

2.3 STXL 1535nm 100~300μJ Microchip Laser με PIN

Τα δομοστοιχεία λέιζερ μικροτσίπ 1535 nm με φωτοανιχνευτή (PIN) λειτουργούν στο καθεστώς ασφαλούς μήκους κύματος για τα μάτια, έχουν μεγάλα πλεονεκτήματα σε εφαρμογές όπως η εμβέλεια λέιζερ και το LiDAR.Αυτή η σειρά μονάδων λέιζερ είναι εξοπλισμένη με ενσωματωμένο φωτοανιχνευτή (PIN), παρέχοντας σήμα εξόδου PD, χωρίς ουραίο παλμό, σταθερή ενέργεια παλμού και εξαιρετικό προφίλ δέσμης.Ο ενσωματωμένος σχεδιασμός της μονάδας με αντλία διόδου και του κρυστάλλου λέιζερ προσφέρει ευκολία στην εγκατάσταση και την ενσωμάτωση λόγω του συμπαγούς μεγέθους.

Εφαρμογές:

• Αποστασιόμετρο λέιζερ
• Μετεωρολογικό ραντάρ

Βασικά χαρακτηριστικά:

• Ενσωματωμένο PIN, παρέχει σήμα εξόδου PD
• Παθητικά Q-switched, Er:glass
• Ασφαλές για τα μάτια
• Εξαιρετικά ελαφρύ

Οπτικές Παράμετροι
Μήκος κύματος (nm)	1535
Ενέργεια παλμού (μJ)	100	200	300
Πλάτος παλμού (ns)	≤5
Ρυθμός επανάληψης (Hz)	10
Ρεύμα λειτουργίας (A)	8	10	12
Πλάτος PIN (αντίσταση V@50Ω)	2-3
Πλήρης απόκλιση δέσμης Τύπος (mrad)	10		8
Προφίλ δοκού	TEM00
Βάρος (g)	8		10
Διαστάσεις (Π×Υ×Μ, mm)	21x8x7		25x8x7
Θερμοκρασία λειτουργίας (℃)	-40~65
Θερμοκρασία αποθήκευσης (℃)	-55~80

2.4 Μονάδες λέιζερ μικροτσίπ STXL Υψηλού Ρυθμού Επανάληψης 1535nm με PIN

Οι μονάδες λέιζερ μικροτσίπ 1535 nm υψηλού ρυθμού επανάληψης με φωτοανιχνευτή (PIN) είναι λέιζερ Er: γυάλινα ασφαλή για τα μάτια που λειτουργούν στα 1-10 kHz.Αυτή η σειρά μονάδων λέιζερ είναι εξοπλισμένη με ενσωματωμένο φωτοανιχνευτή (PIN), ο οποίος είναι σε θέση να παρέχει σήμα εξόδου PD.Χρησιμοποιώντας την τεχνολογία συσκευασίας λέιζερ ημιαγωγών, αυτά τα λέιζερ διαθέτουν συμπαγές μέγεθος, επαρκή σταθερότητα απόδοσης και εξαιρετική ποιότητα δέσμης.

Εφαρμογές:

• Εύρος λέιζερ
• Τηλεπισκόπηση με λέιζερ
• Lidar

Βασικά χαρακτηριστικά:

• Ενσωματωμένο PIN, παρέχει σήμα εξόδου PD
• Παθητικά Q-switched, Er:glass
• Ασφαλές για τα μάτια
• Λειτουργία ευρείας θερμοκρασίας

Μήκος κύματος (nm)	1535
Ενέργεια παλμού (μJ)	40	20	10	5
Πλάτος παλμού (ns)	≤5	≤6	≤8	≤10
Ρυθμός επανάληψης (kHz)	1	2.5	5	10
Ρεύμα λειτουργίας (A)	5
Πλάτος PIN (αντίσταση V@50Ω)	2
Πλήρης απόκλιση δέσμης (τυπ., mrad)	≤16	≤17	≤18	≤20
Προφίλ δοκού	TEM00
Βάρος (g)	7
Διαστάσεις (Π×Υ×Μ, mm)	21x8x7
Θερμοκρασία λειτουργίας (℃)	-40~65
Θερμοκρασία αποθήκευσης (℃)	-55~80

Μονάδες λέιζερ 2,5 STXL Υψηλού Ρυθμού Επανάληψης 1535 nm Erbium Glass with Beam Expander

Υψηλός ρυθμός επανάληψης 1535nm Η μονάδα λέιζερ Erbium γυαλιού με διαστολέα δέσμης είναι μια ενσωματωμένη μονάδα λέιζερ που αποτελείται από λέιζερ μικροτσίπ από γυαλί ερβίου υψηλού ρυθμού επανάληψης, διαστολέα δέσμης και φωτοανιχνευτή (PIN) που αναπτύχθηκαν ανεξάρτητα από εμάς, το οποίο χρησιμοποιείται επαγγελματικά σε ακτίνα λέιζερ, υψόμετρο, lidar και άλλες εφαρμογές.Η σειρά δομοστοιχείων λέιζερ STXL-1535-40X έχει καθοριστεί για απόδοση 5-40μJ στα 1535nm με υψηλό ρυθμό επανάληψης 1-10kHz και μικρή γωνία απόκλισης και παρέχει σήμα εξόδου PD, το οποίο έχει τα χαρακτηριστικά του μικρού μεγέθους, της υψηλής αξιοπιστίας και του ευρέος λειτουργία θερμοκρασίας.

Εφαρμογές:

• Εύρος λέιζερ
• Τηλεπισκόπηση με λέιζερ
• Lidar

Βασικά χαρακτηριστικά:

• 1535 nm, ασφαλής για τα μάτια
• Υψηλό ποσοστό επανάληψης
• Γωνία απόκλισης <0,5 mrad
• Ολοκληρωμένο Π.Δ
• Συμπαγής δομή
• Υψηλή αξιοπιστία

Οπτική παράμετρος
Μήκος κύματος (nm)	1535
Ρυθμός επανάληψης (kHz)	1	2.5	5	10
Ισχύς εξόδου (μJ)	40	20	10	5
Πλάτος παλμού (ns)	5	6	8	10
Διάμετρος δοκού (mm)	12	12	12	12
Πλήρης απόκλιση δοκού Τύπος.(mrad)	0.4	0.4	0,45	0,45
Μεγέθυνση	40Χ
Παράμετροι Συστήματος
Ρεύμα λειτουργίας (A)	6
Τάση λειτουργίας (V)	1.8
Δόνηση	5Hz, 2,5g
Αποπληξία	Αξονική 100g, 1ms
Θερμοκρασία λειτουργίας (℃)	-40~65
Θερμοκρασία αποθήκευσης (℃)	-55~80
Σχετική υγρασία αποθήκευσης	≤85%
Διάρκεια ζωής (H)	≥5000

Λέιζερ μικροτσίπ σειράς 2.6 STXL-F

Τα λέιζερ Er:glass Eye-safe είναι λέιζερ με αντλία διόδου, χωρίς νερό, παθητικά Q-switched λέιζερ που αναπτύχθηκαν ανεξάρτητα από εμάς, συνδυάζουν λειτουργία μήκους κύματος ασφαλή για τα μάτια με υψηλή ισχύ αιχμής, μικρή διάρκεια παλμού (πλάτος παλμού) και ποιότητα δέσμης περιορισμένης περίθλασης σε προσφέρει απαράμιλλο μέγεθος, βάρος και ισχύ.Τα Eye-safe DPSS Laser μας λειτουργούν στα 1535nm, εκτός από το ότι ονομάζονται λέιζερ 1535nm, αυτά τα λέιζερ ονομάζονται επίσης λέιζερ 1540nm, λέιζερ 1534nm, λέιζερ 1,54um ή λέιζερ 1,54μm, που χρησιμοποιούνται ευρέως ως πηγή φωτός εκπομπής εμβέλειας.Σε αυτό το μήκος κύματος, τα ασφαλή για τα μάτια συστήματα εμβέλειας λέιζερ μπορούν εύκολα να διαμορφωθούν χωρίς συμβιβασμούς στην ισχύ ή την ποιότητα της δέσμης.Αυτό καθιστά τις εφαρμογές εμβέλειας λέιζερ ασφαλέστερες για τους πελάτες.Τα περισσότερα από αυτά τα λέιζερ λειτουργούν σε ένα ευρύ φάσμα θερμοκρασιών από -40℃ έως 60℃, με διάρκεια ζωής που υπερβαίνει τις 60 εκατομμύρια βολές.

Εφαρμογές:

• Lidar
• Εύρος λέιζερ

Βασικά χαρακτηριστικά:

• 1535nm, ασφαλής για τα μάτια
• Πλάτος παλμού έως 5 ns
• Ενέργεια απλού παλμού έως 400μJ
• Ρυθμός επανάληψης έως 1 kHz

Οπτικές Παράμετροι
Μήκος κύματος (nm)		1535
Ρυθμός επανάληψης (kHz)		0,01	0,01	0,01	0,01	0,005	0,005	1	2.5	5	10
Ενέργεια παλμού (μJ)		100	200	300	500	700	1000	40	20	10	5
Πλάτος παλμού (ns)		≤5	≤5	≤5	≤6	≤7	≤7	≤5	≤6	≤8	≤10
Σταθερότητα ισχύος (8 ώρες)		3%
Προφίλ δοκού		TEM00
Απόκλιση πλήρους γωνίας Τύπος.(mrad)	Οριζόντια @1/e²	≤12	≤10	≤10	≤8	≤7	≤7	≤16	≤17	≤18	≤20
	Κάθετη @1/e²	≤12	≤10	≤10	≤8	≤7	≤7	≤16	≤17	≤18	≤18
Παράμετροι Συστήματος
Τάση τροφοδοσίας		100-240 VAC, 50/60 Hz
Είσοδος διαμόρφωσης		TTL0-5V, είσοδος SMA
Διασύνδεση ελέγχου		RS232, USB
Κατανάλωση ισχύος (W)		≤3				≤7
Διαστάσεις ισχύος (Π×Υ×Μ, mm)		168×88×140
Διαστάσεις κεφαλής λέιζερ (Π×Υ×Μ, mm)		45×30×120
Θερμοκρασία λειτουργίας (℃)		15-35
Θερμοκρασία αποθήκευσης (℃)		0-60

Μονάδα λέιζερ μικροτσίπ 2,7 STXL Υψηλού Ρυθμού Επανάληψης 1535nm

Τα λέιζερ Er:glass eye-safe είναι αντλούμενα από διόδου, χωρίς νερό, παθητικά Q-switched λέιζερ που αναπτύχθηκαν ανεξάρτητα από εμάς, συνδυάζουν λειτουργία μήκους κύματος ασφαλή για τα μάτια με υψηλή ισχύ αιχμής, μικρή διάρκεια παλμού (πλάτος παλμού) και ποιότητα δέσμης περιορισμένης περίθλασης σε προσφέρει απαράμιλλο μέγεθος, βάρος και ισχύ.Τα λέιζερ μας DPSS που είναι ασφαλή για τα μάτια λειτουργούν στα 1535nm, εκτός από το ότι ονομάζονται λέιζερ 1535nm, αυτά τα λέιζερ ονομάζονται επίσης λέιζερ 1540nm, λέιζερ 1534nm, λέιζερ 1,54um ή λέιζερ 1,54μm, που χρησιμοποιούνται ευρέως ως πηγή φωτός εκπομπής εμβέλειας.Σε αυτό το μήκος κύματος, τα ασφαλή για τα μάτια συστήματα εμβέλειας λέιζερ μπορούν εύκολα να διαμορφωθούν χωρίς συμβιβασμούς στην ισχύ ή την ποιότητα της δέσμης.Αυτό καθιστά τις εφαρμογές εμβέλειας λέιζερ ασφαλέστερες για τους πελάτες.Τα περισσότερα από αυτά τα λέιζερ λειτουργούν σε ένα ευρύ φάσμα θερμοκρασιών από -40℃ έως 60℃, με διάρκεια ζωής που υπερβαίνει τις 60 εκατομμύρια βολές.

Εφαρμογές:

• Ραντάρ αποφυγής εμποδίων
• Μετεωρολογικό ραντάρ
• Ανιχνευτής εύρους λέιζερ

Βασικά χαρακτηριστικά:

• Παθητικά Q-switched, Er:glass
• Ασφαλές για τα μάτια
• Εξαιρετικά ελαφρύ (περίπου 10 γρ.)
• Ευρύ φάσμα θερμοκρασιών λειτουργίας

Μήκος κύματος (nm)	1535
Ενέργεια παλμού (μJ)	40	20	10	5
Ρυθμός επανάληψης (kHz)	1	2.5	5	10
Πλάτος παλμού (ns)	≤5	≤6	≤8	≤10
Ρεύμα λειτουργίας (A)	5
Τάση λειτουργίας (V)	2
Διάμετρος δοκού (mm)	0.3
Πλήρης απόκλιση δέσμης (τυπ., mrad)	≤16	≤17	≤18	≤20
Δοκός που δείχνει	< 0,2°
Προφίλ δοκού	TEM00
Βάρος (g)	≤10
Διαστάσεις (Π×Υ×Μ, mm)	21x8x7
Θερμοκρασία λειτουργίας (℃)	-40~65
Θερμοκρασία αποθήκευσης (℃)	-55~80

Μονάδες λέιζερ μικροτσίπ 2,8 STXL 100~300μJ 1535nm

Τα λέιζερ Er:glass eye-safe αντλούνται με διόδου, χωρίς νερό, παθητικά λέιζερ Q-switched συνδυασμένη λειτουργία μήκους κύματος ασφαλή για τα μάτια με υψηλή ισχύ αιχμής, μικρή διάρκεια παλμού (πλάτος παλμού) και περιορισμένη ποιότητα δέσμης περίθλασης για να προσφέρουν απαράμιλλο μέγεθος, βάρος και δύναμη.Τα λέιζερ μας DPSS που είναι ασφαλή για τα μάτια λειτουργούν στα 1535nm, εκτός από το ότι ονομάζονται λέιζερ 1535nm, αυτά τα λέιζερ ονομάζονται επίσης λέιζερ 1540nm, λέιζερ 1534nm, λέιζερ 1,54um ή λέιζερ 1,54μm, που χρησιμοποιούνται ευρέως ως πηγή φωτός εκπομπής εμβέλειας.Σε αυτό το μήκος κύματος, τα ασφαλή για τα μάτια συστήματα εμβέλειας λέιζερ μπορούν εύκολα να διαμορφωθούν χωρίς συμβιβασμούς στην ισχύ ή την ποιότητα της δέσμης.Αυτό καθιστά τις εφαρμογές εμβέλειας λέιζερ ασφαλέστερες για τους πελάτες.Τα περισσότερα από αυτά τα λέιζερ λειτουργούν σε ένα ευρύ φάσμα θερμοκρασιών από -40℃ έως 60℃, με διάρκεια ζωής που υπερβαίνει τις 60 εκατομμύρια βολές.

Εφαρμογές:

• Ανιχνευτής εύρους λέιζερ
• Μετεωρολογικό ραντάρ

Βασικά χαρακτηριστικά:

• Παθητικά Q-switched, Er:glass
• Ασφαλές για τα μάτια
• Εξαιρετικά ελαφρύ
• Σούπερ συμπαγής σχεδιασμός
• Ευρύ φάσμα θερμοκρασιών λειτουργίας

Μήκος κύματος (nm)	1535
Ενέργεια παλμού (μJ)	100	200	300
Πλάτος παλμού (ns)	≤5
Ρυθμός επανάληψης (Hz)	10
Ρεύμα λειτουργίας (A)	7	10	12
Πλήρης απόκλιση δέσμης (τυπ., mrad)	10
Προφίλ δοκού	TEM00
Βάρος (g)	7	10	12
Διαστάσεις (Π×Υ×Μ, mm)	21x8x7		25x8x7
Θερμοκρασία λειτουργίας (℃)	-40~65
Θερμοκρασία αποθήκευσης (℃)	-55~80

2,9 μονάδες λέιζερ μικροτσίπ STXL υψηλής ενέργειας 1535nm

Τα λέιζερ Er:glass eye-safe αντλούνται με διόδου, χωρίς νερό, παθητικά λέιζερ Q-switched συνδυασμένη λειτουργία μήκους κύματος ασφαλή για τα μάτια με υψηλή ισχύ αιχμής, μικρή διάρκεια παλμού (πλάτος παλμού) και περιορισμένη ποιότητα δέσμης περίθλασης για να προσφέρουν απαράμιλλο μέγεθος, βάρος και δύναμη.Τα λέιζερ μας DPSS που είναι ασφαλή για τα μάτια λειτουργούν στα 1535nm, εκτός από το ότι ονομάζονται λέιζερ 1535nm, αυτά τα λέιζερ ονομάζονται επίσης λέιζερ 1540nm, λέιζερ 1534nm, λέιζερ 1,54um ή λέιζερ 1,54μm, που χρησιμοποιούνται ευρέως ως πηγή φωτός εκπομπής εμβέλειας.Σε αυτό το μήκος κύματος, τα ασφαλή για τα μάτια συστήματα εμβέλειας λέιζερ μπορούν εύκολα να διαμορφωθούν χωρίς συμβιβασμούς στην ισχύ ή την ποιότητα της δέσμης.Αυτό καθιστά τις εφαρμογές εμβέλειας λέιζερ ασφαλέστερες για τους πελάτες.Τα περισσότερα από αυτά τα λέιζερ λειτουργούν σε ένα ευρύ φάσμα θερμοκρασιών από -40℃ έως 60℃, με διάρκεια ζωής που υπερβαίνει τις 60 εκατομμύρια βολές.

Εφαρμογές:

• Ανιχνευτής εύρους λέιζερ
• Υψόμετρο
• LIBS

Βασικά χαρακτηριστικά:

• Μέγιστη ισχύς >150 kW
• Ασφαλές για τα μάτια
• Χωρίς έλεγχο θερμοκρασίας
• Χαμηλό ρεύμα λειτουργίας
• Συμπαγές μέγεθος

Μήκος κύματος (nm)	1535
Ενέργεια παλμού (μJ)	800	1000
Πλάτος παλμού (ns)	≤7	≤8
Ρυθμός επανάληψης (Hz)	10	5
Ρεύμα λειτουργίας (A)	30
Πλήρης απόκλιση δέσμης (τυπ., mrad)	≤7
Προφίλ δοκού	TEM00
Βάρος (g)	20
Διαστάσεις (Π×Υ×Μ, mm)	38x9x7,7
Θερμοκρασία λειτουργίας (℃)	-40~65
Θερμοκρασία αποθήκευσης (℃)	-55~80

2,10 μονάδες λέιζερ μικροτσίπ STXL 500μJ υψηλής ενέργειας 1535nm

Τα λέιζερ Er:glass eye-safe αντλούνται με διόδου, χωρίς νερό, παθητικά λέιζερ Q-switched συνδυασμένη λειτουργία μήκους κύματος ασφαλή για τα μάτια με υψηλή ισχύ αιχμής, μικρή διάρκεια παλμού (πλάτος παλμού) και περιορισμένη ποιότητα δέσμης περίθλασης για να προσφέρουν απαράμιλλο μέγεθος, βάρος και δύναμη.Τα Eye-safe DPSS Laser μας λειτουργούν στα 1535nm, εκτός από το ότι ονομάζονται λέιζερ 1535nm, αυτά τα λέιζερ ονομάζονται επίσης λέιζερ 1540nm, λέιζερ 1534nm, λέιζερ 1,54um ή λέιζερ 1,54μm, που χρησιμοποιούνται ευρέως ως πηγή φωτός εκπομπής εμβέλειας.Σε αυτό το μήκος κύματος, τα ασφαλή για τα μάτια συστήματα εμβέλειας λέιζερ μπορούν εύκολα να διαμορφωθούν χωρίς συμβιβασμούς στην ισχύ ή την ποιότητα της δέσμης.Αυτό καθιστά τις εφαρμογές εμβέλειας λέιζερ ασφαλέστερες για τους πελάτες.Τα περισσότερα από αυτά τα λέιζερ λειτουργούν σε ένα ευρύ φάσμα θερμοκρασιών από -40℃ έως 60℃, με διάρκεια ζωής που υπερβαίνει τις 60 εκατομμύρια βολές.

Εφαρμογές:

• Ανιχνευτής εύρους λέιζερ
• Μετεωρολογικό ραντάρ

Βασικά χαρακτηριστικά:

• Παθητικά Q-switched, Er:glass
• Ασφαλές για τα μάτια
• Εξαιρετικά ελαφρύ
• Σούπερ συμπαγής σχεδιασμός
• Ευρύ φάσμα θερμοκρασιών λειτουργίας

Μήκος κύματος (nm)	1535
Ενέργεια παλμού (μJ)	500
Πλάτος παλμού (ns)	≤6
Ρυθμός επανάληψης (Hz)	10
Ρεύμα λειτουργίας (A)	20
Πλήρης απόκλιση δέσμης (τυπ., mrad)	6
Προφίλ δοκού	TEM00
Βάρος (g)	13
Διαστάσεις (Π×Υ×Μ, mm)	32x8x7
Θερμοκρασία λειτουργίας (℃)	-40~65
Θερμοκρασία αποθήκευσης (℃)	-55~80

3. Σειρά STXL-H 300ps Single Longitudinal Mode Microchip Laser

Τα λέιζερ μικροτσίπ μονής διαμήκους λειτουργίας (SLM) της σειράς STXL-H είναι συμπαγή, οικονομικά και αξιόπιστα λέιζερ στερεάς κατάστασης με παθητικό διακόπτη Q (παθητική μεταγωγή Q) με αντλία ημιαγωγών (με αντλία διόδου) με σταθερή ενέργεια εξόδου, υψηλή ισχύ αιχμής και εξαιρετική ποιότητα δέσμης.Η μονολιθική κοιλότητα λέιζερ είναι μόνιμα ευθυγραμμισμένη, επομένως εξαιρετικά σταθερή.Το σύστημα υποστηρίζει εσωτερική σκανδάλη και εξωτερική σκανδάλη.Αυτή η σειρά προϊόντων παράγει ακτινοβολία μονής διαμήκους λειτουργίας 1064nm, 532nm, 355nm, 266nm και 213nm με μεγάλη διάρκεια ζωής.Η διάρκεια παλμού (πλάτος παλμού) μπορεί να μειωθεί στα 300ps (0,3ns).Διάφορα μοντέλα λειτουργούν με ρυθμούς επανάληψης έως 50kHz και η μέση ισχύς κυμαίνεται από 2mW έως 100mW.Ο αξιόπιστος και στιβαρός σχεδιασμός μικροτσίπ είναι τέλειος για προηγμένες βιομηχανικές εφαρμογές OEM.

Εφαρμογές:

• Λέιζερ σπόρων
• Μικρομηχανική
• Φασματοσκοπία Raman
• Εύρος λέιζερ
• Φθορισμός που προκαλείται από λέιζερ (LIF)
• Απεικόνιση υπερήχων με λέιζερ
• Φασματόμετρο μάζας χρόνου πτήσης (TOFMS)
• Φωτολιθογραφία

Βασικά χαρακτηριστικά:

• Πλάτος παλμού έως 300ps
• Υψηλή ενεργειακή σταθερότητα
• Ρυθμός επανάληψης έως 100 kHz
• Χωρική λειτουργία TEM00
• Σταθερή πόλωση

Οπτικές Παράμετροι
Μήκος κύματος (nm)		1064				532
Ρυθμός επανάληψης (kHz)		20	50	100		20	50	100
Μέση ισχύς (mW)		60	100	100		30	50	30
Ενέργεια παλμού (μJ)		3	2	1		1.5	1	0.3
Πλάτος παλμού (ps)		350		500		300		450
Σταθερότητα ισχύος (8 ώρες)		±3%
Προφίλ δοκού		TEM00
Πλήρης απόκλιση δέσμης (τυπ., mrad)	Οριζόντια @1/e²	20		30		16		25
	Κάθετη @1/e²	20		30		16		25
Λόγος πόλωσης		>100:1
Παράμετροι Συστήματος
Τάση τροφοδοσίας		100-240 VAC, 50/60 Hz
Διασύνδεση ελέγχου		RS232, USB
Κατανάλωση ισχύος (W)		≤35	≤40		≤40	≤35	≤40		≤40
Διαστάσεις ισχύος (Π×Υ×Μ, mm)		168×88×140
Διαστάσεις κεφαλής λέιζερ (Π×Υ×Μ, mm)		45×30×120
Θερμοκρασία λειτουργίας (℃)		15-35
Θερμοκρασία αποθήκευσης (℃)		0-60

SLY Series Erbium-Doped Glass Laser

Τα λέιζερ γυαλιού με πρόσμειξη με έρβιο της σειράς SLY μπορούν να χρησιμοποιηθούν εντός του εύρους ασφάλειας των ανθρώπινων ματιών, είναι εύκολα στον έλεγχο, είναι εξαιρετικά αποτελεσματικά και έχουν μεγάλη διάρκεια ζωής.Αυτά τα λέιζερ είναι διαθέσιμα σε διάφορα μήκη κύματος στα 1535 και 1537 nm.

Χαρακτηριστικά:

• Ασφάλεια ανθρώπινων ματιών
• Μικρό μέγεθος και μικρό βάρος
• Υψηλή απόδοση φωτοηλεκτρικής μετατροπής
• Προσαρμόστε στο σκληρό περιβάλλον λειτουργίας

Εφαρμογές:

• Laser Ranging
• LIDAR
• Επικοινωνία με λέιζερ

1. A1 Series Er Glass Laser SLY-1535-xxx-A1

Παράμετροι	SLY-1535-100-A1	SLY-1535-200-A1	SLY-1535-300-A1	SLY-1535-400-A1
Μήκος κύματος	1535 nm
Παλμικό πλάτος (FWHM)	3ns - 6ns
Παλμική ενέργεια (μJ)	100	200	300	400
Ισχύς αιχμής (kw)	25	50	70	80
Ενεργειακή Σταθερότητα	≤5%
Γωνία δέσμης-απόκλισης	≤12mrad
Τάση λειτουργίας	2V
Ρεύμα λειτουργίας (A)	7	12	12	14
Συχνότητα εργασίας	1Hz – 10Hz
Παλμικό πλάτος	1ms -2,5ms
Θερμοκρασία εργασίας	-40°C - 60°C
Θερμοκρασία αποθήκευσης	-50°C - 70°C
Διάρκεια Ζωής	10000000 φορές
Βάρος	<10 γρ

Διάσταση SLY-1535-xxx-A1:

Παρατήρηση:

xxx: παλμική ενέργεια (μJ)

2. A3 Series Er Glass Laser SLY-1535-xxx-A3

Παράμετροι	SLY-1535-100-A3	SLY-1535-200-A3	SLY-1535-300-A3	SLY-1535-400-A3
Μήκος κύματος	1535 nm
Παλμικό πλάτος (FWHM)	3ns - 6ns
Παλμική ενέργεια (μJ)	100	200	300	400
Ισχύς αιχμής (kw)	25	50	70	80
Ενεργειακή Σταθερότητα	≤5%
Γωνία δέσμης-απόκλισης	≤12mrad
Τάση λειτουργίας	2V
Ρεύμα λειτουργίας (A)	7	12	12	14
Συχνότητα εργασίας	1Hz - 10Hz
Παλμικό πλάτος	1ms - 2,5ms
Θερμοκρασία εργασίας	-40°C - 60°C
Θερμοκρασία αποθήκευσης	-50°C - 70°C
Διάρκεια Ζωής	10000000 φορές
Βάρος	<10 γρ

Διάσταση SLY-1535-xxx-A3:

Παρατήρηση:

xxx: παλμική ενέργεια (μJ)

3. A4 Series Er Glass Laser SLY-1535-xxx-A4

Παράμετροι	SLY-1535-100-A4	SLY-1535-200-A4	SLY-1535-300-A4	SLY-1535-400-A4
Μήκος κύματος	1535 nm
Παλμικό πλάτος (FWHM)	3ns - 6ns
Παλμική ενέργεια (μJ)	100	200	300	400
Ισχύς αιχμής (kw)	25	50	70	80
Ενεργειακή Σταθερότητα	≤5%
Γωνία δέσμης-απόκλισης	≤0,5 mrad
Τάση λειτουργίας	2V
Ρεύμα λειτουργίας (A)	7	12	12	14
Συχνότητα εργασίας	1Hz - 10Hz
Παλμικό πλάτος	1ms - 2,5ms
Θερμοκρασία εργασίας	-40°C - 60°C
Θερμοκρασία αποθήκευσης	-50°C - 70°C
Διάρκεια Ζωής	10000000 φορές
Βάρος	<20 γρ

Διάσταση SLY-1535-xxx-A4:

Παρατήρηση:

xxx: παλμική ενέργεια (μJ)

4. A5 Series Er Glass Laser SLY-1535-xxx-A5

Παράμετροι	SLY-1535-100-A5	SLY-1535-200-A5	SLY-1535-300-A5	SLY-1535-400-A5
Μήκος κύματος	1535 nm
Παλμικό πλάτος (FWHM)	3ns - 6ns
Παλμική ενέργεια (μJ)	100	200	300	400
Ισχύς αιχμής (kw)	25	50	70	80
Ενεργειακή Σταθερότητα	≤5%
Γωνία δέσμης-απόκλισης	≤0,5 mrad
Τάση λειτουργίας	2V
Ρεύμα λειτουργίας (A)	7	12	12	14
Συχνότητα εργασίας	1Hz - 10Hz
Παλμικό πλάτος	1ms - 2,5ms
Θερμοκρασία εργασίας	-40°C - 60°C
Θερμοκρασία αποθήκευσης	-50°C - 70°C
Διάρκεια Ζωής	10000000 φορές
Βάρος	<20 γρ

Διάσταση SLY-1535-xxx-A5:

Παρατήρηση:

xxx: παλμική ενέργεια (μJ)

5. A6 Series Er Glass Lasers SLY-1535-40-A6

Παράμετροι	SLY-1535-40-A6
Μήκος κύματος	1535 nm
Παλμικό πλάτος (FWHM)	3ns - 5ns
Παλμική ενέργεια (μJ)	40
Ισχύς αιχμής (kw)	10
Ενεργειακή Σταθερότητα	≤5%
Γωνία δέσμης-απόκλισης	≤0,5 mrad
Τάση λειτουργίας	2V
Ρεύμα λειτουργίας (A)	3
Συχνότητα εργασίας	10000Hz
Παλμικό πλάτος	0,2ms – 0,4ms
Θερμοκρασία εργασίας	-40°C - 60°C
Θερμοκρασία αποθήκευσης	-50°C - 70°C
Διάρκεια Ζωής	10000000 φορές
Βάρος	<20 γρ

Διάσταση SLY-1535-40-A6:

6. A8 Series Er Glass Laser SLY-1535-2000-A8

Παράμετροι	SLY-1535-2000-A8
Μήκος κύματος	1535 nm
Παλμικό πλάτος (FWHM)	10ns - 15ns
Παλμική ενέργεια (μJ)	2000
Ισχύς αιχμής (kw)	150
Ενεργειακή Σταθερότητα	≤5%
Γωνία δέσμης-απόκλισης	≤4mrad
Τάση λειτουργίας	<4V
Ρεύμα λειτουργίας (A)	70
Συχνότητα εργασίας	1Hz – 5Hz
Παλμικό πλάτος	3ms – 5ms
Θερμοκρασία εργασίας	-40°C - 60°C
Θερμοκρασία αποθήκευσης	-55°C - 75°C
Διάρκεια Ζωής	10000000 φορές
Βάρος	<80 γρ

Διάσταση SLY-1535-2000-A8:

7. Σειρά C1 Er Glass Laser SLY-1535-500-C1

Παράμετροι	SLY-1535-500-C1
Μήκος κύματος	1535 nm
Παλμικό πλάτος (FWHM)	4ns - 6ns
Παλμική ενέργεια (μJ)	500
Ισχύς αιχμής (kw)	100
Ενεργειακή Σταθερότητα	≤5%
Γωνία δέσμης-απόκλισης	≤12mrad
Τάση λειτουργίας	2V
Ρεύμα λειτουργίας (A)	15
Συχνότητα εργασίας	1Hz – 5Hz
Παλμικό πλάτος	1ms – 2,5ms
Θερμοκρασία εργασίας	-40°C - 60°C
Θερμοκρασία αποθήκευσης	-50°C - 70°C
Διάρκεια Ζωής	10000000 φορές
Βάρος	<20 γρ

Διάσταση SLY-1535-500-C1:

8. Σειρά C2 Er Glass Laser SLY-1535-40-C2

Παράμετροι	SLY-1535-40-C2
Μήκος κύματος	1535 nm
Παλμικό πλάτος (FWHM)	3ns - 4ns
Παλμική ενέργεια (μJ)	40
Ισχύς αιχμής (kw)	10
Ενεργειακή Σταθερότητα	≤5%
Γωνία δέσμης-απόκλισης	≤15mrad
Τάση λειτουργίας	2V
Ρεύμα λειτουργίας (A)	3
Συχνότητα εργασίας	1000 Hz
Παλμικό πλάτος	0,2ms – 0,4ms
Θερμοκρασία εργασίας	-40°C - 60°C
Θερμοκρασία αποθήκευσης	-50°C - 70°C
Διάρκεια Ζωής	10000000 φορές
Βάρος	<10 γρ

Διάσταση SLY-1535-40-C2:

9. Σειρά C3 Er Glass Laser SLY-1535-xxx-C3

Παράμετροι	SLY-1535-100-C3	SLY-1535-200-C3	SLY-1535-300-C3	SLY-1535-400-C3
Μήκος κύματος	1535 nm
Παλμικό πλάτος (FWHM)	≤12 s
Παλμική ενέργεια (μJ)	100	200	300	400
Ισχύς αιχμής (kw)	25	50	70	80
Ενεργειακή Σταθερότητα	≤5%
Γωνία δέσμης-απόκλισης	≤0,5 mrad
Τάση λειτουργίας	2V
Ρεύμα λειτουργίας (A)	7	12	12	14
Συχνότητα εργασίας	1Hz - 10Hz
Παλμικό πλάτος	1ms - 2,5ms
Θερμοκρασία εργασίας	-50°C - 70°C
Θερμοκρασία αποθήκευσης	-55°C - 75°C
Διάρκεια Ζωής	10000000 φορές
Βάρος	<15 γρ

Διάσταση SLY-1535-xxx-C3:

Παρατήρηση:

xxx: παλμική ενέργεια (μJ)

10. Σειρά C7 Er Glass Laser SLY-1535-40-C7

Παράμετροι	SLY-1535-40-C7
Μήκος κύματος	1535 nm
Παλμικό πλάτος (FWHM)	3ns - 5ns
Παλμική ενέργεια (μJ)	40
Ισχύς αιχμής (kw)	10
Ενεργειακή Σταθερότητα	≤5%
Γωνία δέσμης-απόκλισης	≤0,5 mrad
Τάση λειτουργίας	2V
Ρεύμα λειτουργίας (A)	3
Συχνότητα εργασίας	1000 Hz
Παλμικό πλάτος	0,2ms – 0,4ms
Θερμοκρασία εργασίας	-40°C - 60°C
Θερμοκρασία αποθήκευσης	-50°C - 70°C
Διάρκεια Ζωής	10000000 φορές
Βάρος	<30 γρ

Διάσταση SLY-1535-40-C7:

11. Σειρά C7 Er Glass Laser SLY-1537-500-C9

Παράμετροι	SLY-1537-500-C9
Μήκος κύματος	1537 nm
Παλμικό πλάτος (FWHM)	4ns - 7ns
Παλμική ενέργεια (μJ)	500
Ισχύς αιχμής (kw)	10
Ενεργειακή Σταθερότητα	≤5%
Γωνία δέσμης-απόκλισης	≤5 mrad
Τάση λειτουργίας	4V
Ρεύμα λειτουργίας (A)	20
Επαναλαμβανόμενη συχνότητα	10 Hz
Θερμοκρασία εργασίας	-40°C - 60°C
Θερμοκρασία αποθήκευσης	-55°C - 75°C
Διάρκεια Ζωής	10000000 φορές
Βάρος	<20 γρ

Διάσταση SLY-1537-500-C9:

ΣΗΜΕΙΩΣΗ:

1. Πρέπει να λαμβάνονται αντιστατικά μέτρα κατά τη μεταφορά, την αποθήκευση και τη χρήση.

2. Οι ακίδες διόδου λέιζερ πρέπει να προστατεύονται συνδέοντας κοντές γραμμές μεταξύ τους.

3. Παράθυρο λέιζερ για να διασφαλιστεί ότι είναι καθαρό και χωρίς ρύπανση.

4. Χρησιμοποιήστε τροφοδοτικό σταθερού ρεύματος για να αποφύγετε αιχμές και υπερτάσεις κατά την εργασία.

5. Το λέιζερ πρέπει να τοποθετείται αξιόπιστα όταν εργάζεται.

6. Ακολουθήστε το εγχειρίδιο οδηγιών λειτουργίας.

7. Για άλλες ερωτήσεις, επικοινωνήστε μαζί μας.

Γυάλινα λέιζερ μικροτσίπ σειράς SED με ερβίου

Σχήμα αρίθμησης εξαρτημάτων

Σειρά – Μήκος κύματος – Ενέργεια παλμού – Πλάτος παλμού – Άλλα

Για παράδειγμα: το SED-1535nm-100uJ-3.5ns, είναι ένα λέιζερ με πρόσμιξη SED Erbium με μήκος κύματος 1535nm, ενέργεια παλμού 120uJ και πλάτος παλμού 3,5ns.

1. 100~300 µJ γυαλί λέιζερ επιχρισµένο µε έρβιο, SED-1535nm-xxx-3,5ns

Το λέιζερ από γυαλί ερβίου εκπέμπει σε μήκος κύματος ασφαλές για τα μάτια 1,54 μm και προσφέρει υψηλή ποιότητα δέσμης εντός του ατμοσφαιρικού παραθύρου.Με ενέργεια παλμού 100-300 μJ, είναι κατάλληλο για εύρος λέιζερ ασφαλούς για τα μάτια.Αυτό το λέιζερ παρουσιάζει χαμηλή κατανάλωση ενέργειας, υψηλή ισχύ αιχμής, στενό πλάτος παλμού, συμπαγές μέγεθος και δεν απαιτεί έλεγχο θερμοκρασίας.Έχει αποδειχθεί ότι είναι μια ασφαλής, αποτελεσματική και σταθερή λύση λέιζερ ασφαλή για τα μάτια.

Τεχνικές προδιαγραφές:

Αριθμός ανταλλακτικού	SED-1535nm-100uJ-3,5ns	SED-1535nm-200uJ-3,5ns	SED-1535-300uJ-3,5ns
Μήκος κύματος	1535 nm	1535 nm	1535 nm
Ενέργεια παλμού (Ελάχ./Τύπος)	≥100 μJ	≥200 µJ	≥300 μJ
Πλάτος παλμού, Τύπος.(FWHM)	3,5 ns	3,5 ns	3,5 ns
Ρυθμός επανάληψης παλμών	1~20Hz	1~10Hz	1~20Hz
Σταθερότητα παλμού	10%	10%	10%
Διάμετρος κηλίδων	0,2 χλστ	0,2 χλστ	0,2 χλστ
Γωνία απόκλισης δέσμης	10 mrad	10 mrad	10 mrad
Λειτουργία σημείων	TEM00	TEM00	TEM00
Θερμοκρασία λειτουργίας	-45 °C~ +65°C	-45 °C~ +65°C	-45 °C~ +65°C
Θερμοκρασία αποθήκευσης	-55 °C~ +85°C	-55 °C~ +85°C	-55 °C~ +85°C
Επίπτωση	1500G, 0,5ms	1500G, 0,5ms	1500G, 0,5ms
Δόνηση	20~2000 Hz/20G	20~2000 Hz/20G	20~2000 Hz/20G
Διάρκεια ζωής	>50 εκατομμύρια βολές	>50 εκατομμύρια βολές	>50 εκατομμύρια βολές
Διάσταση (mm)	25x8x7	25x8x7	25x8x7
Βάρος	8 γρ	8 γρ	8 γρ
Τάση	2V	2V	2V
Ρεύμα	6Α	12Α	12Α
Πλάτος παλμού	≥2ms	≥1,8ms	≥2,5 ms

2. 500 µJ γυαλί λέιζερ επιχρισµένο µε έρβιο, SED-1535nm-500uJ-5ns

Το λέιζερ από γυαλί ερβίου εκπέμπει σε μήκος κύματος ασφαλές για τα μάτια 1,54 μm και προσφέρει υψηλή ποιότητα δέσμης εντός του ατμοσφαιρικού παραθύρου.Με ενέργεια παλμού 500 µJ, είναι κατάλληλο για εύρος λέιζερ ασφαλούς για τα μάτια.Αυτό το λέιζερ παρουσιάζει χαμηλή κατανάλωση ενέργειας, υψηλή ισχύ αιχμής, στενό πλάτος παλμού, συμπαγές μέγεθος και δεν απαιτεί έλεγχο θερμοκρασίας.Έχει αποδειχθεί ότι είναι μια ασφαλής, αποτελεσματική και σταθερή λύση λέιζερ ασφαλή για τα μάτια.

Τεχνικές προδιαγραφές:

Αριθμός ανταλλακτικού	SED-1535nn-500uJ-5ns
Μήκος κύματος	1535 nm
Ενέργεια παλμού (Ελάχ./Τύπος)	≥500 µJ
Πλάτος παλμού, Τύπος.(FWHM)	5ns
Ρυθμός επανάληψης παλμών	1~10Hz
Σταθερότητα παλμού	10%
Διάμετρος κηλίδων	0,3 χλστ
Γωνία απόκλισης δέσμης	10 mrad
Λειτουργία σημείων	TEM00
Θερμοκρασία λειτουργίας	-45 °C~ +65°C
Θερμοκρασία αποθήκευσης	-55 °C~ +85°C
Επίπτωση	1500G, 0,5ms
Δόνηση	20~2000 Hz/20G
Διάρκεια ζωής	>50 εκατομμύρια βολές
Διάσταση (mm)	32x8x7
Βάρος	10 γρ
Τάση	2V
Ρεύμα	20Α
Πλάτος παλμού	≥2,4 ms

3. Γυάλινο λέιζερ 2mJ με έρβιο, SED-1535nm-2mJ-11ns

Αυτό το λέιζερ χρησιμοποιεί γυαλί ερβίου ως ενεργό μέσο που λειτουργεί σε μήκος κύματος 1,54 μm.Προσφέρει υψηλή απόδοση φωτοηλεκτρικής μετατροπής, μετατρέποντας αποτελεσματικά την ηλεκτρική ενέργεια σε ισχύ λέιζερ.Με εξαιρετική οπτική απόδοση και σταθερότητα εξόδου, παρέχει σταθερά παλμική ενέργεια άνω των 2 mJ.Είναι συμπαγές, ελαφρύ και υπερέχει σε διάφορους τομείς όπως η επιστημονική έρευνα, η ιατρική θεραπεία και η βιομηχανική επεξεργασία.

Τεχνικές προδιαγραφές:

Αριθμός ανταλλακτικού	SED-1535nm-2mJ-11ns
Μήκος κύματος	1535 nm
Ενέργεια παλμού (Ελάχ./Τύπος)	≥2mJ
Πλάτος παλμού, Τύπος.(FWHM)	11 δευτ
Ρυθμός επανάληψης παλμών	5 Hz
Σταθερότητα παλμού	±5%
Διάμετρος κηλίδων	0,5 mm
Γωνία απόκλισης δέσμης	4 mrad
Λειτουργία σημείων	TEM00
Θερμοκρασία λειτουργίας	-45 °C~ +65°C
Θερμοκρασία αποθήκευσης	-55 °C~ +85°C
Επίπτωση	1500G, 0,5ms
Δόνηση	5~2000 Hz/20G
Διάρκεια ζωής	>50 εκατομμύρια βολές
Διάσταση (mm)	60x34x26
Βάρος	120 γρ
Τάση	5V
Ρεύμα	65Α
Πλάτος παλμού	≥4ms
